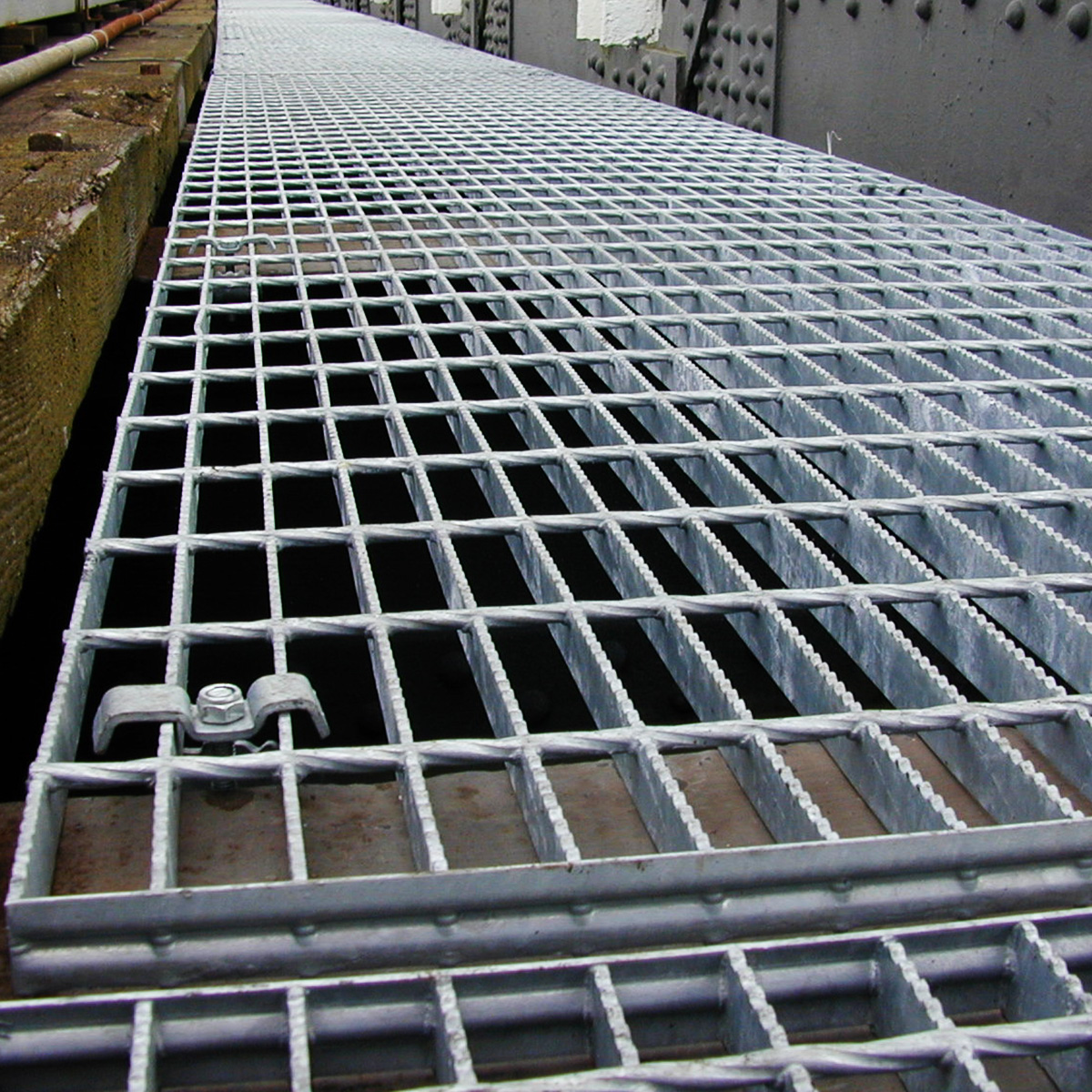

Hammastetut kulkutasoritilät
Valmistamme puristehitsattuja ritilöitä sekä tyypin A ritilää, jossa on hammastettu yläpinta. Ritilän hammastettu yläpinta suojaa liukastumiselta liukkaissa ympäristöissä, joissa esiintyy esim. öljyroiskeita.
Hammastettu mallit
Hammastettua ritilää on saatavana 25–80 mm:n kantote- räskorkeuksilla erilaisten kantavuustarpeiden täyttämiseksi. Hammastetut ritilät tilataan mittojen mukaan valmistettuina asiakkaan tarpeiden, vaatimusten ja toiveiden täyttämiseksi.

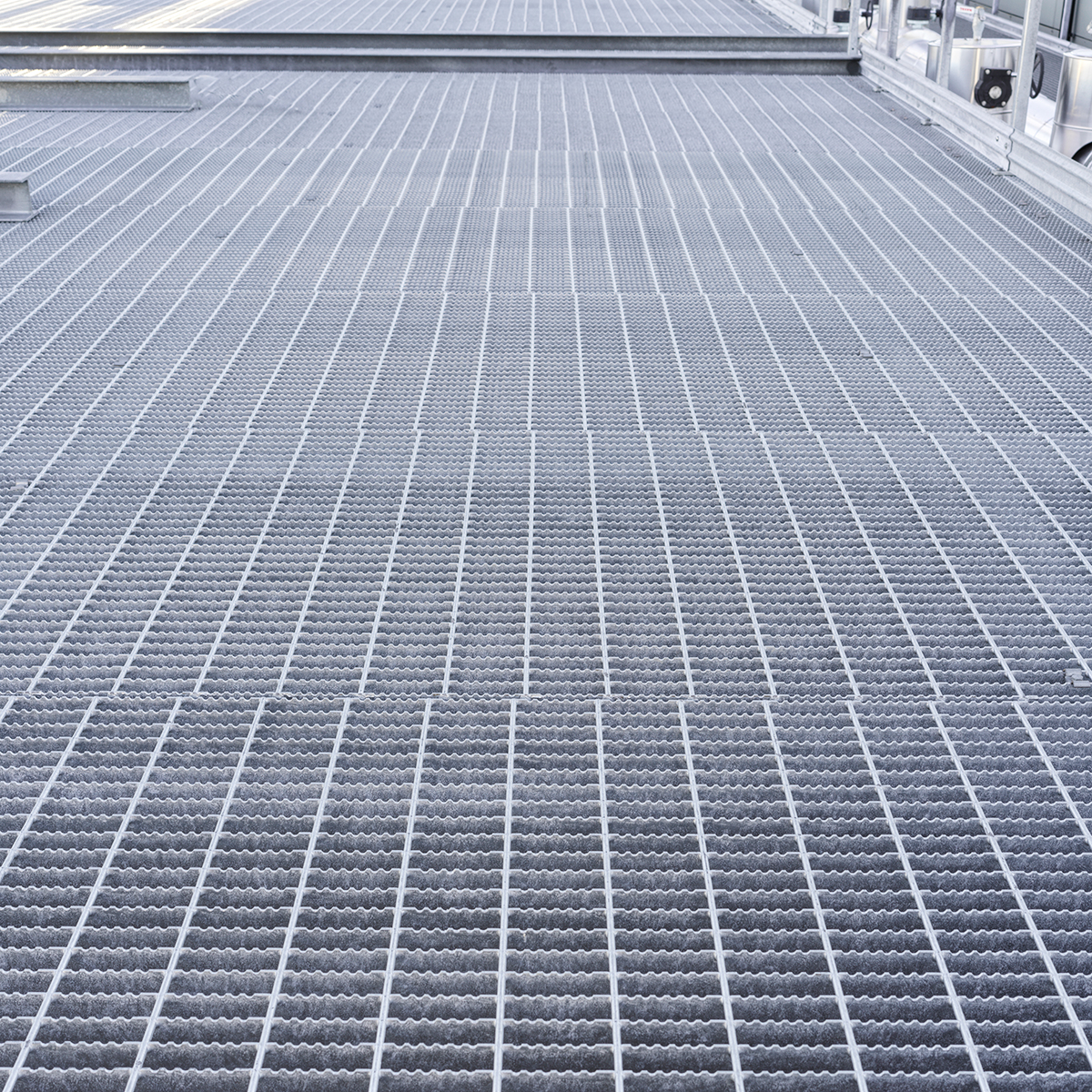

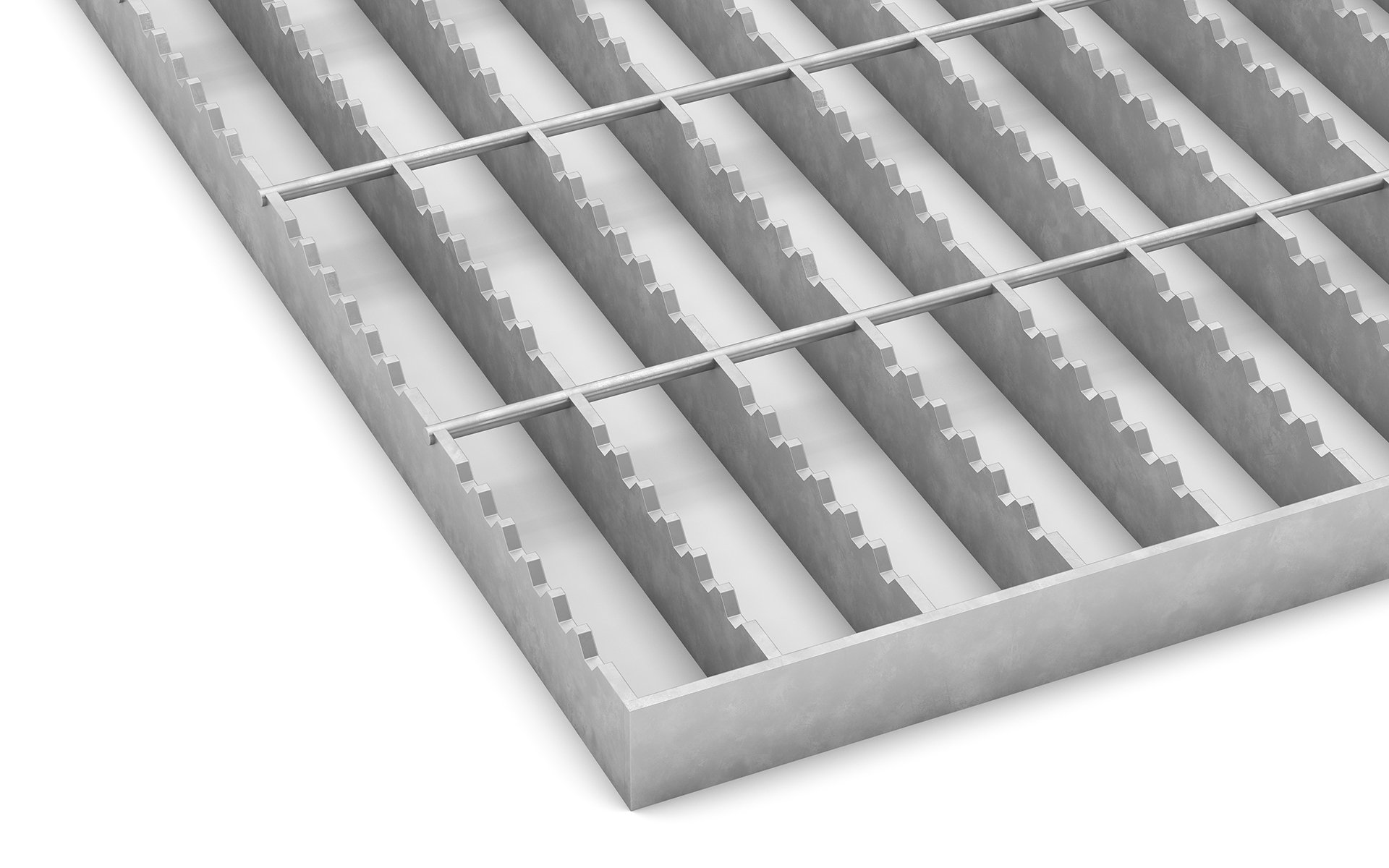

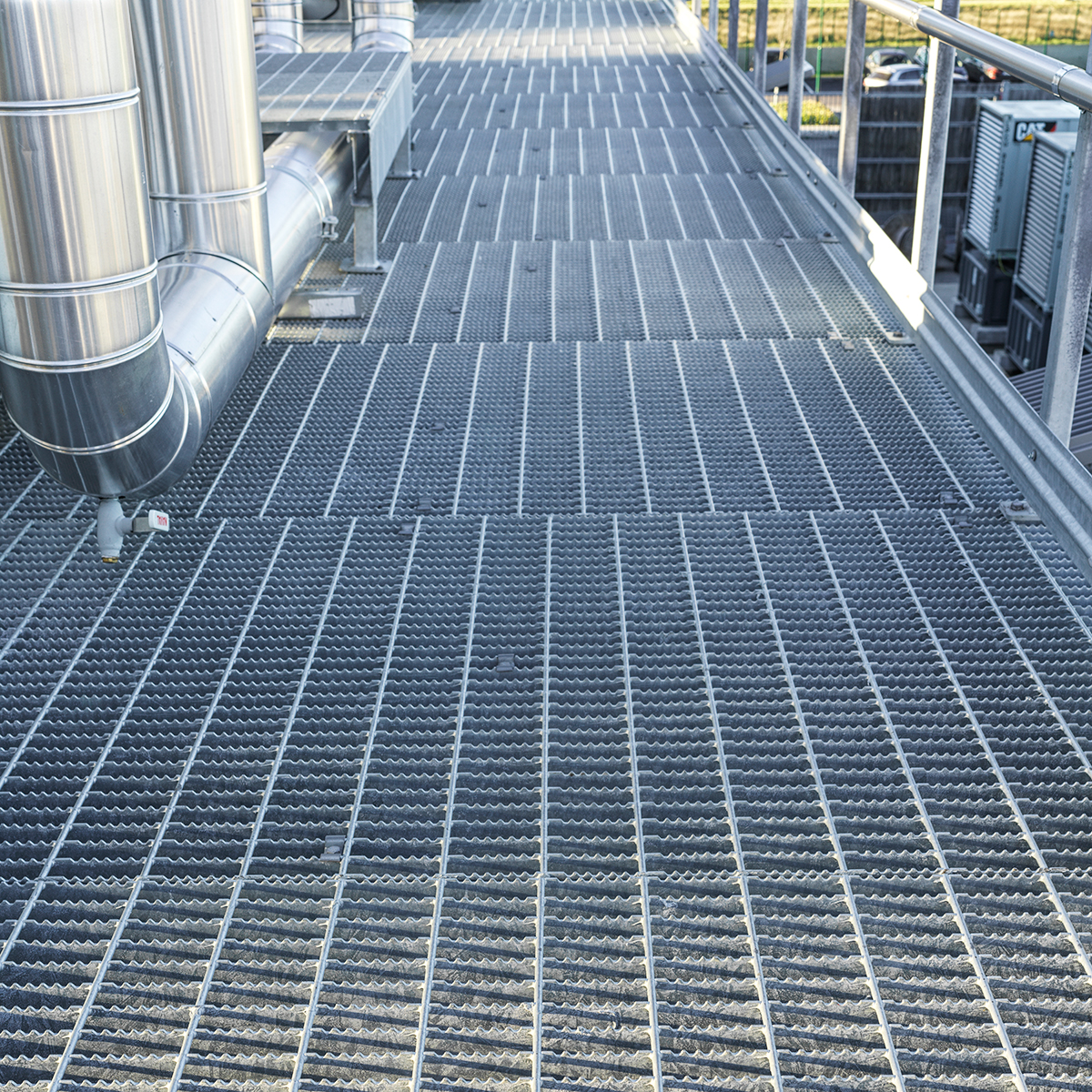

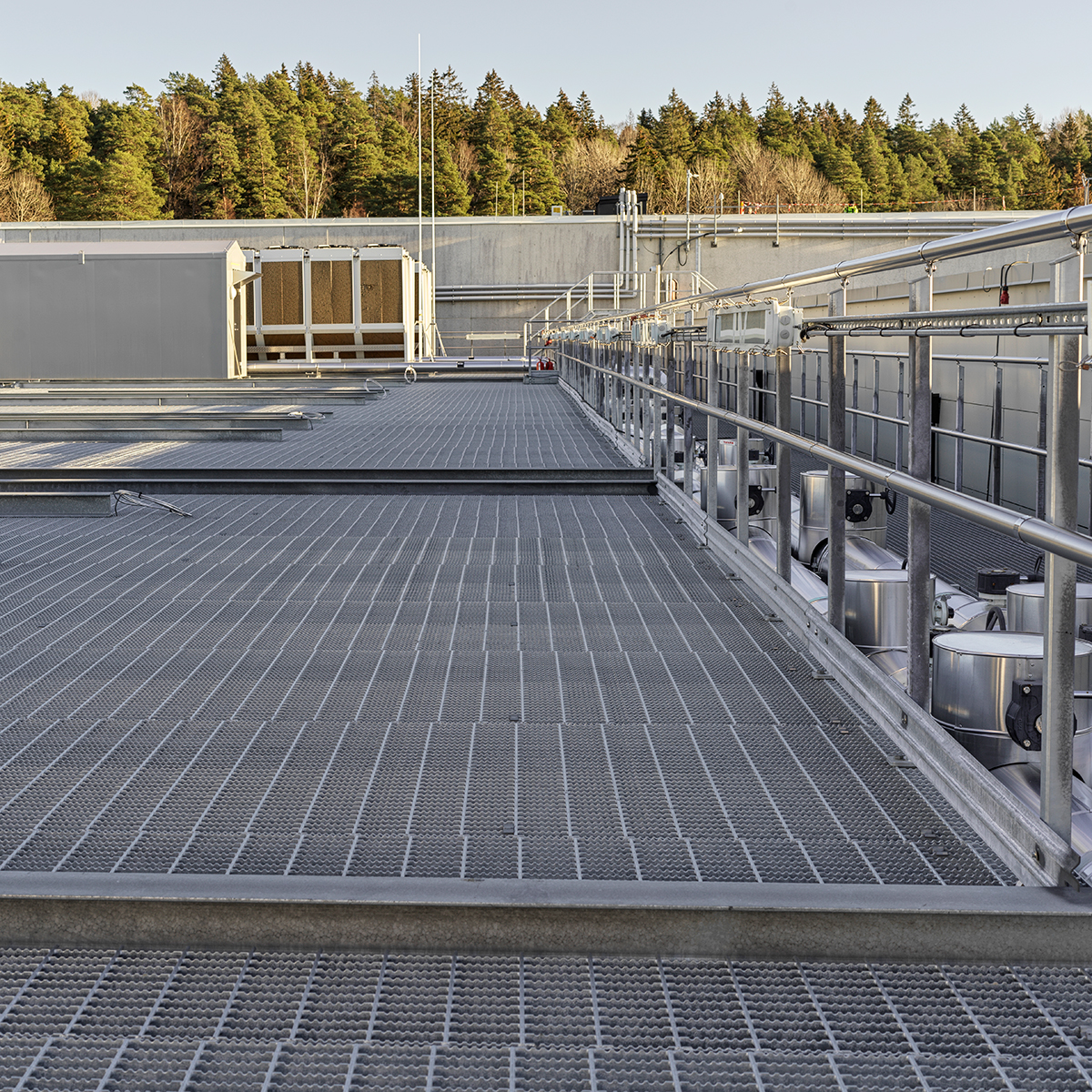

H9-T on yleisin hammastettu ritilämme. Se valmistetaan puristehitsatusta ritilästä. Vakiokantoteräskorkeudet ovat 25–40 mm. H9-T voidaan valmistaa myös korkeammilla kantoteräksillä, jolloin se on tilaustuote.

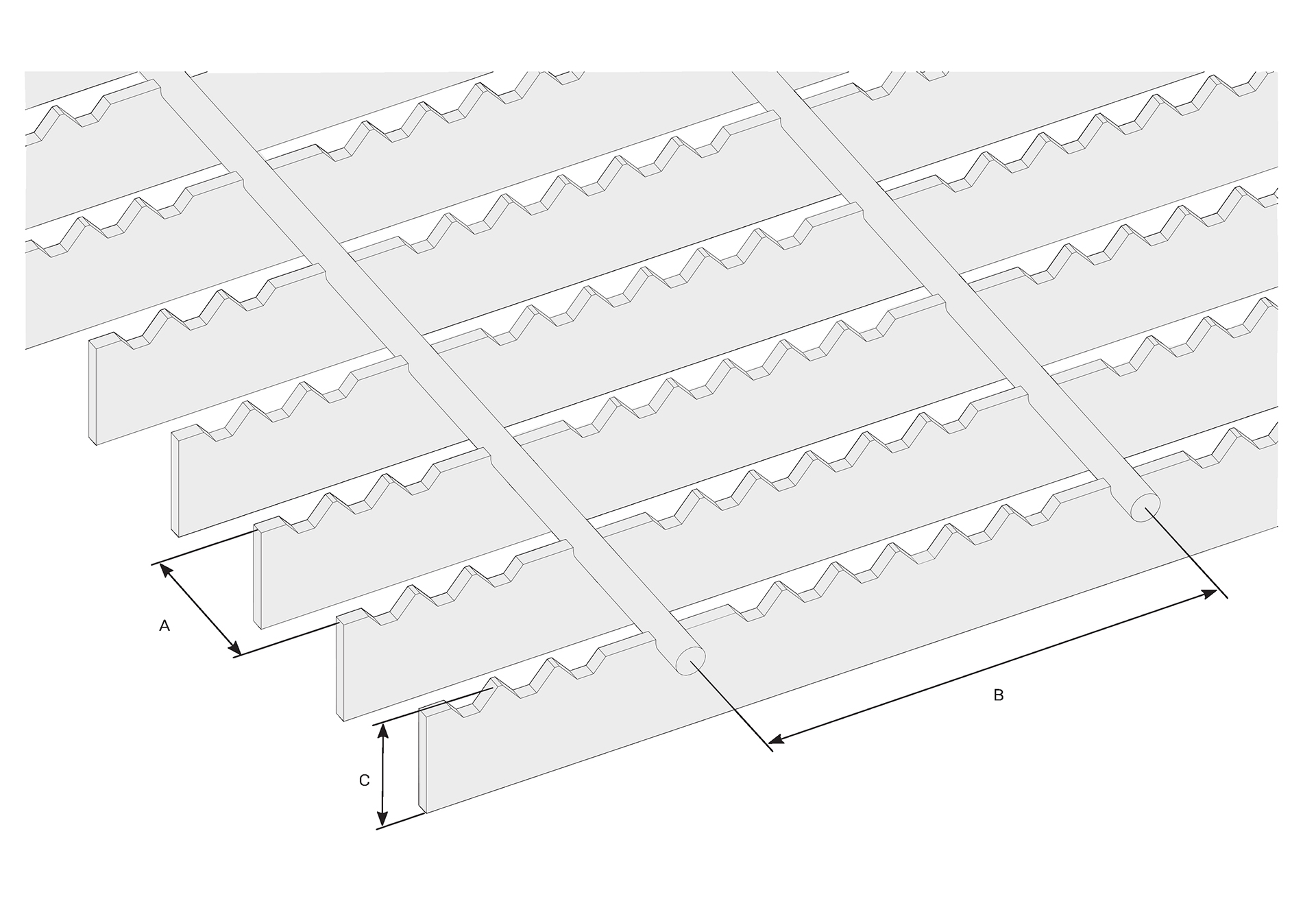

Silmäkoko: k/k 33 x 100 mm
Kantoteräksen korkeus: 25 – 60 mm
Pintakäsittely: kuumasinkitty ja käsittelemätön teräs
| Nimike | Kantoteräksen | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| H9-T | 25/3 | Käsittelemätön | HS09253 | |
| H9-T | 25/3 | Fzv | HS092531 | |
| H9-T | 30/3 | Käsittelemätön | HS09303 | |
| H9-T | 30/3 | Fzv | HS093031 | |
| H9-T | 35/3 | Käsittelemätön | HS09353 | |
| H9-T | 35/3 | Fzv | HS093531 | |
| H9-T | 40/3 | Käsittelemätön | HS09403 | |
| H9-T | 40/3 | Fzv | HS094031 | |
| H9-T | 45/3 | Käsittelemätön | HS09453 | |
| H9-T | 45/3 | Fzv | HS094531 | |
| H9-T | 50/3 | Käsittelemätön | HS09503 | |
| H9-T | 50/3 | Fzv | HS095031 | |
| H9-T | 30/4 | Käsittelemätön | HS09304 | |
| H9-T | 30/4 | Fzv | HS093041 | |
| H9-T | 35/4 | Käsittelemätön | HS09354 | |
| H9-T | 35/4 | Fzv | HS093541 | |
| H9-T | 40/4 | Käsittelemätön | HS09404 | |
| H9-T | 40/4 | Fzv | HS094041 | |
| H9-T | 45/4 | Käsittelemätön | HS09454 | |
| H9-T | 45/4 | Fzv | HS094541 | |
| H9-T | 50/4 | Käsittelemätön | HS09504 | |
| H9-T | 50/4 | Fzv | HS095041 | |
| H9-T | 25/5 | Käsittelemätön | HS09255 | |
| H9-T | 25/5 | Fzv | HS092551 | |
| H9-T | 30/5 | Käsittelemätön | HS09305 | |
| H9-T | 30/5 | Fzv | HS093051 | |
| H9-T | 35/5 | Käsittelemätön | HS09355 | |
| H9-T | 35/5 | Fzv | HS093551 | |
| H9-T | 40/5 | Käsittelemätön | HS09405 | |
| H9-T | 40/5 | Fzv | HS094051 | |
| H9-T | 45/5 | Käsittelemätön | HS09455 | |
| H9-T | 45/5 | Fzv | HS094551 | |
| H9-T | 50/5 | Käsittelemätön | HS09505 | |
| H9-T | 50/5 | Fzv | HS095051 | |
| H9-T | 60/5 | Käsittelemätön | HS09605 | |
| H9-T | 60/5 | Fzv | HS096051 |

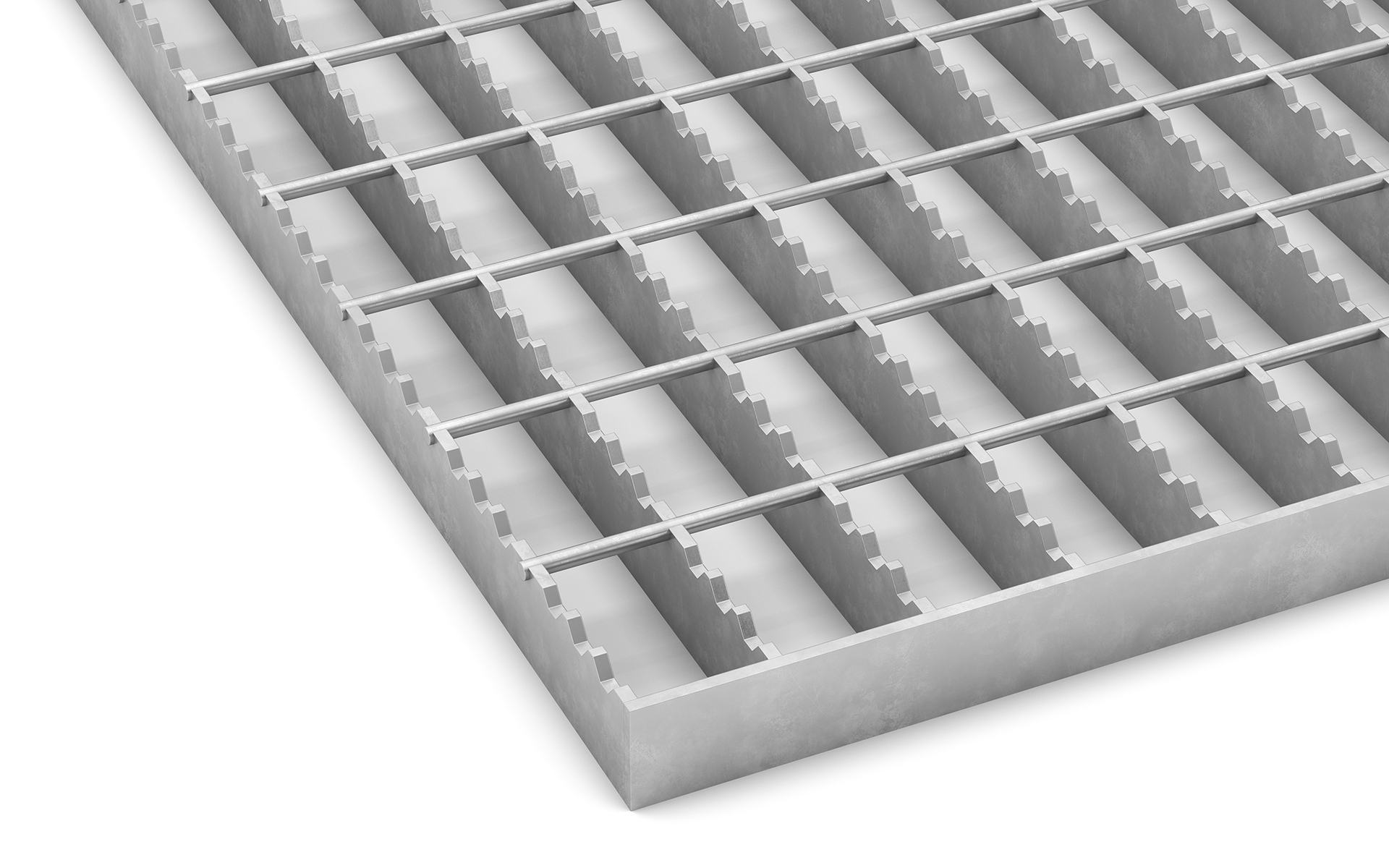

H4-T valmistetaan puristehitsatusta ritilästä. Vakiokantoteräskorkeudet ovat 25–40 mm. H4-T voidaan valmistaa myös korkeammilla kantoteräksillä, jolloin se on tilaustuote.
Silmäkoko: k/k 33 x 50 mm
Kantoteräksen korkeus: 25 – 40 mm
Leveys: 1 000 mm
Pintakäsittely: kuumasinkitty ja käsittelemätön teräs
| Nimike | Kantoteräksen | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| H4-T | 25/2 | Käsittelemätön | HS04252 | |
| H4-T | 25/2 | Fzv | HS042521 | |
| H4-T | 25/3 | Käsittelemätön | HS04253 | |
| H4-T | 25/3 | Fzv | HS042531 | |
| H4-T | 30/3 | Käsittelemätön | HS04303 | |
| H4-T | 30/3 | Fzv | HS043031 | |
| H4-T | 35/3 | Käsittelemätön | HS04353 | |
| H4-T | 35/3 | Fzv | HS043531 | |
| H4-T | 40/3 | Käsittelemätön | HS04403 | |
| H4-T | 40/3 | Fzv | HS044031 | |
| H4-T | 45/3 | Käsittelemätön | HS04453 | |
| H4-T | 45/3 | Fzv | HS044531 | |
| H4-T | 50/3 | Käsittelemätön | HS04503 | |
| H4-T | 50/3 | Fzv | HS045031 | |
| H4-T | 30/4 | Käsittelemätön | HS04304 | |
| H4-T | 30/4 | Fzv | HS043041 | |
| H4-T | 35/4 | Käsittelemätön | HS04354 | |
| H4-T | 35/4 | Fzv | HS043541 | |
| H4-T | 40/4 | Käsittelemätön | HS04404 | |
| H4-T | 40/4 | Fzv | HS044041 | |
| H4-T | 45/4 | Käsittelemätön | HS04454 | |
| H4-T | 45/4 | Fzv | HS044541 | |
| H4-T | 50/4 | Käsittelemätön | HS04504 | |
| H4-T | 50/4 | Fzv | HS045041 | |
| H4-T | 60/4 | Käsittelemätön | HS04604 | |
| H4-T | 60/4 | Fzv | HS046041 | |
| H4-T | 80/4 | Käsittelemätön | HS04804 | |
| H4-T | 80/4 | Fzv | HS048041 | |
| H4-T | 25/5 | Käsittelemätön | HS04255 | |
| H4-T | 25/5 | Fzv | HS042551 | |
| H4-T | 30/5 | Käsittelemätön | HS04305 | |
| H4-T | 30/5 | Fzv | HS043051 | |
| H4-T | 35/5 | Käsittelemätön | HS04355 | |
| H4-T | 35/5 | Fzv | HS043551 | |
| H4-T | 40/5 | Käsittelemätön | HS04405 | |
| H4-T | 40/5 | Fzv | HS044051 | |
| H4-T | 45/5 | Käsittelemätön | HS04455 | |
| H4-T | 45/5 | Fzv | HS044551 | |
| H4-T | 50/5 | Käsittelemätön | HS04505 | |
| H4-T | 50/5 | Fzv | HS045051 | |
| H4-T | 60/5 | Käsittelemätön | HS04605 | |
| H4-T | 60/5 | Fzv | HS046051 |

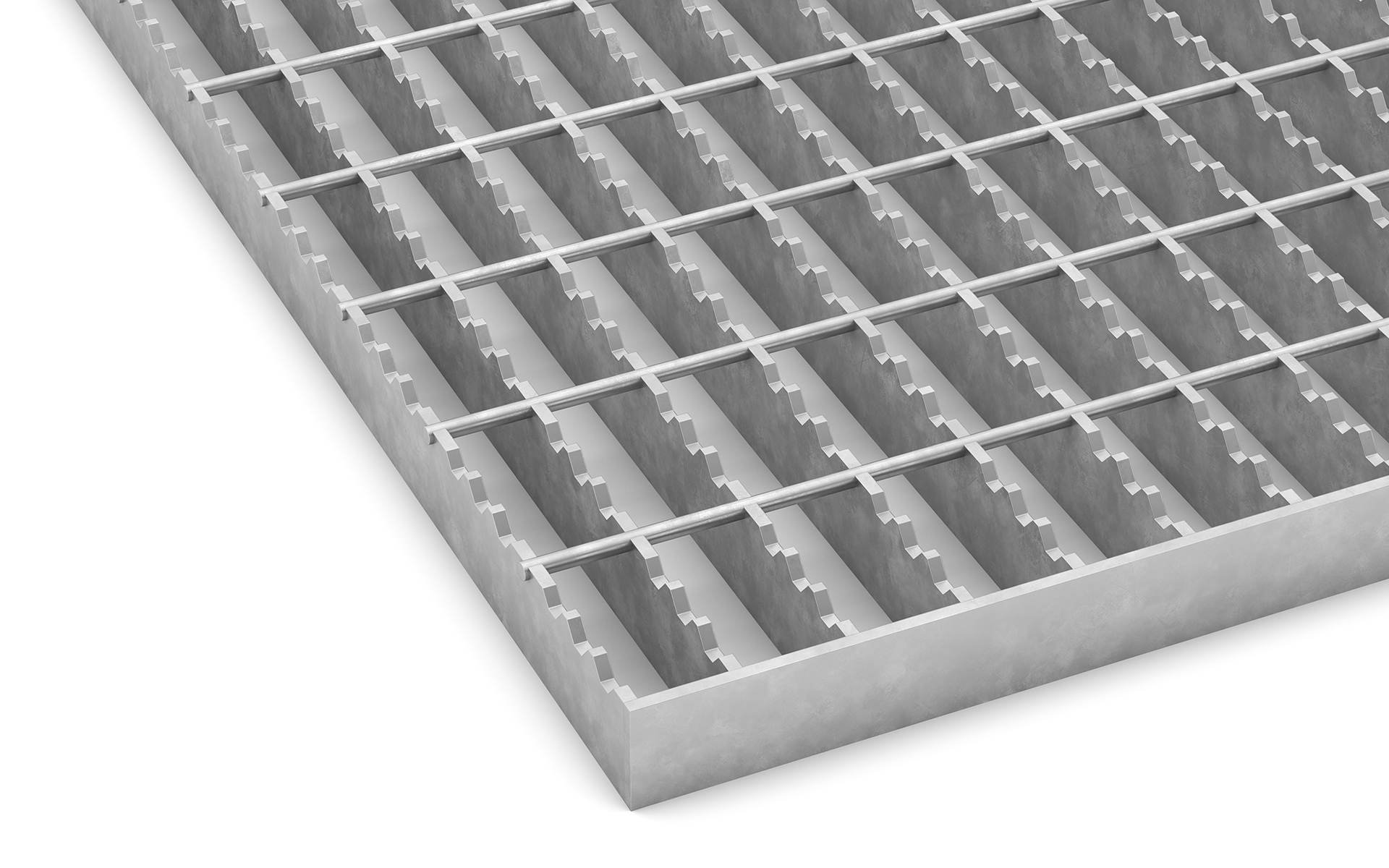

F4-T valmistetaan puristehitsatusta ritilästä.
Silmäkoko: k/k 25 x 50 mm
Kantoteräksen korkeus: 25 – 60 mm
Leveys: 1 000 mm
Pintakäsittely: kuumasinkitty ja käsittelemätön teräs
| Nimike | Kantoteräksen | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| F4-T | 25/3 | Käsittelemätön | FS04253 | |
| F4-T | 25/3 | Fzv | FS042531 | |
| F4-T | 30/3 | Käsittelemätön | FS04303 | |
| F4-T | 30/3 | Fzv | FS043031 | |
| F4-T | 35/3 | Käsittelemätön | FS04353 | |
| F4-T | 35/3 | Fzv | FS043531 | |
| F4-T | 40/3 | Käsittelemätön | FS04403 | |
| F4-T | 40/3 | Fzv | FS044031 | |
| F4-T | 45/3 | Käsittelemätön | FS04453 | |
| F4-T | 45/3 | Fzv | FS044531 | |
| F4-T | 50/3 | Käsittelemätön | FS04503 | |
| F4-T | 50/3 | Fzv | FS045031 | |
| F4-T | 30/4 | Käsittelemätön | FS04304 | |
| F4-T | 30/4 | Fzv | FS043041 | |
| F4-T | 35/4 | Käsittelemätön | FS04354 | |
| F4-T | 35/4 | Fzv | FS043541 | |
| F4-T | 40/4 | Käsittelemätön | FS04404 | |
| F4-T | 40/4 | Fzv | FS044041 | |
| F4-T | 45/4 | Käsittelemätön | FS04454 | |
| F4-T | 45/4 | Fzv | FS044541 | |
| F4-T | 50/4 | Käsittelemätön | FS04504 | |
| F4-T | 50/4 | Fzv | FS045041 | |
| F4-T | 60/4 | Käsittelemätön | FS04604 | |
| F4-T | 60/4 | Fzv | FS046041 | |
| F4-T | 25/5 | Käsittelemätön | FS04255 | |
| F4-T | 25/5 | Fzv | FS042551 | |
| F4-T | 30/5 | Käsittelemätön | FS04305 | |
| F4-T | 30/5 | Fzv | FS043051 | |
| F4-T | 35/5 | Käsittelemätön | FS04355 | |
| F4-T | 35/5 | Fzv | FS043551 | |
| F4-T | 40/5 | Käsittelemätön | FS04405 | |
| F4-T | 40/5 | Fzv | FS044051 | |
| F4-T | 45/5 | Käsittelemätön | FS04455 | |
| F4-T | 45/5 | Fzv | FS044551 | |
| F4-T | 50/5 | Käsittelemätön | FS04505 | |
| F4-T | 50/5 | Fzv | FS045051 | |
| F4-T | 60/5 | Käsittelemätön | FS04605 | |
| F4-T | 60/5 | Fzv | FS046051 |

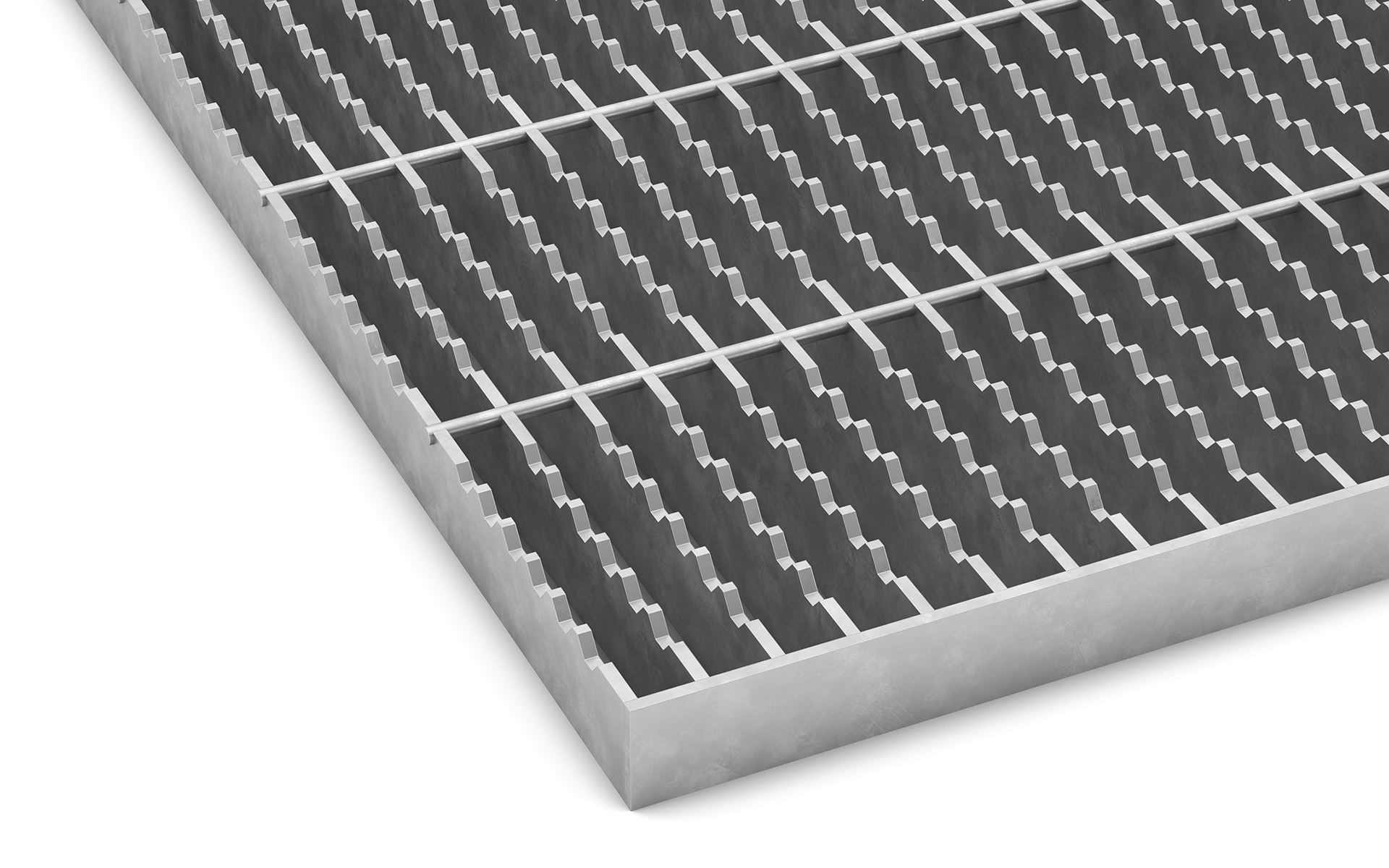

N9-T valmistetaan puristehitsatusta ritilästä. N9-T voidaan valmistaa myös korkeammilla kantoteräksillä, jolloin se on tilaustuote.
Silmäkoko: k/k 16 x 100mm
Kantoteräksen korkeus: 25 – 40 mm
Leveys: 1 000 mm
Pintakäsittely: kuumasinkitty ja käsittelemätön teräs
| Nimike | Kantoteräksen | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| N9-T | 25/3 | Käsittelemätön | NS09253 | |
| N9-T | 25/3 | Fzv | NS092531 | |
| N9-T | 30/3 | Käsittelemätön | NS09303 | |
| N9-T | 30/3 | Fzv | NS093031 | |
| N9-T | 35/3 | Käsittelemätön | NS09353 | |
| N9-T | 35/3 | Fzv | NS093531 | |
| N9-T | 40/3 | Käsittelemätön | NS09403 | |
| N9-T | 40/3 | Fzv | NS094031 |

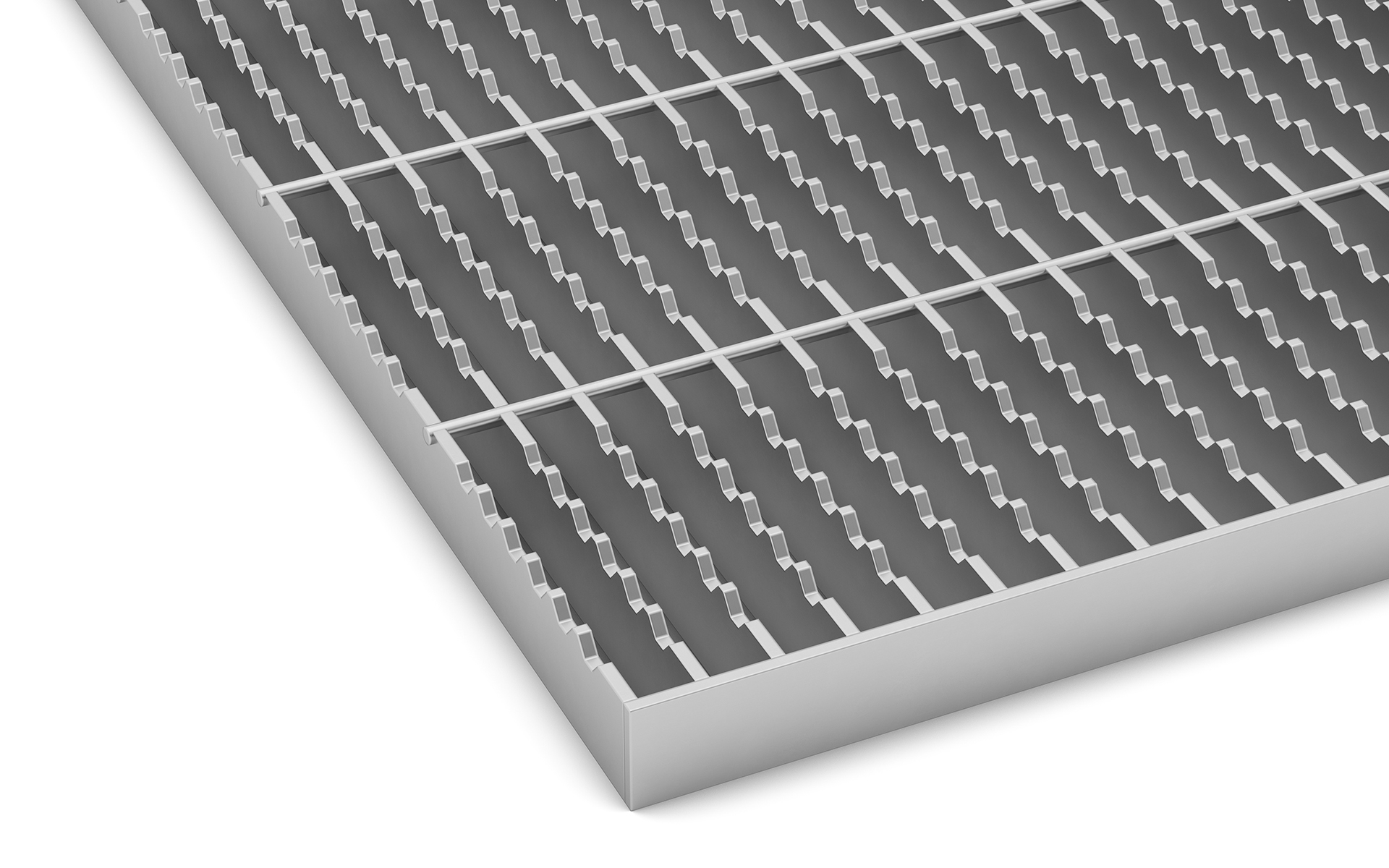

N9-T RF valmistetaan puristehitsatusta ritilästä.
Tilaustuote.
Silmäkoko: k/k 16 x 100mm
Kantoteräksen korkeus: 25 mm
Leveys: 700 mm
Pintakäsittel: ruostumaton 1.4420 käsittelemätön ja vaihtoehtoisesti peitatt
| Nimike | Kantoteräksen | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| N9-T | 25/3 | Käsittelemätön | NS09253021 | |
| N9-T | 25/3 | Betat | NS09253321 |

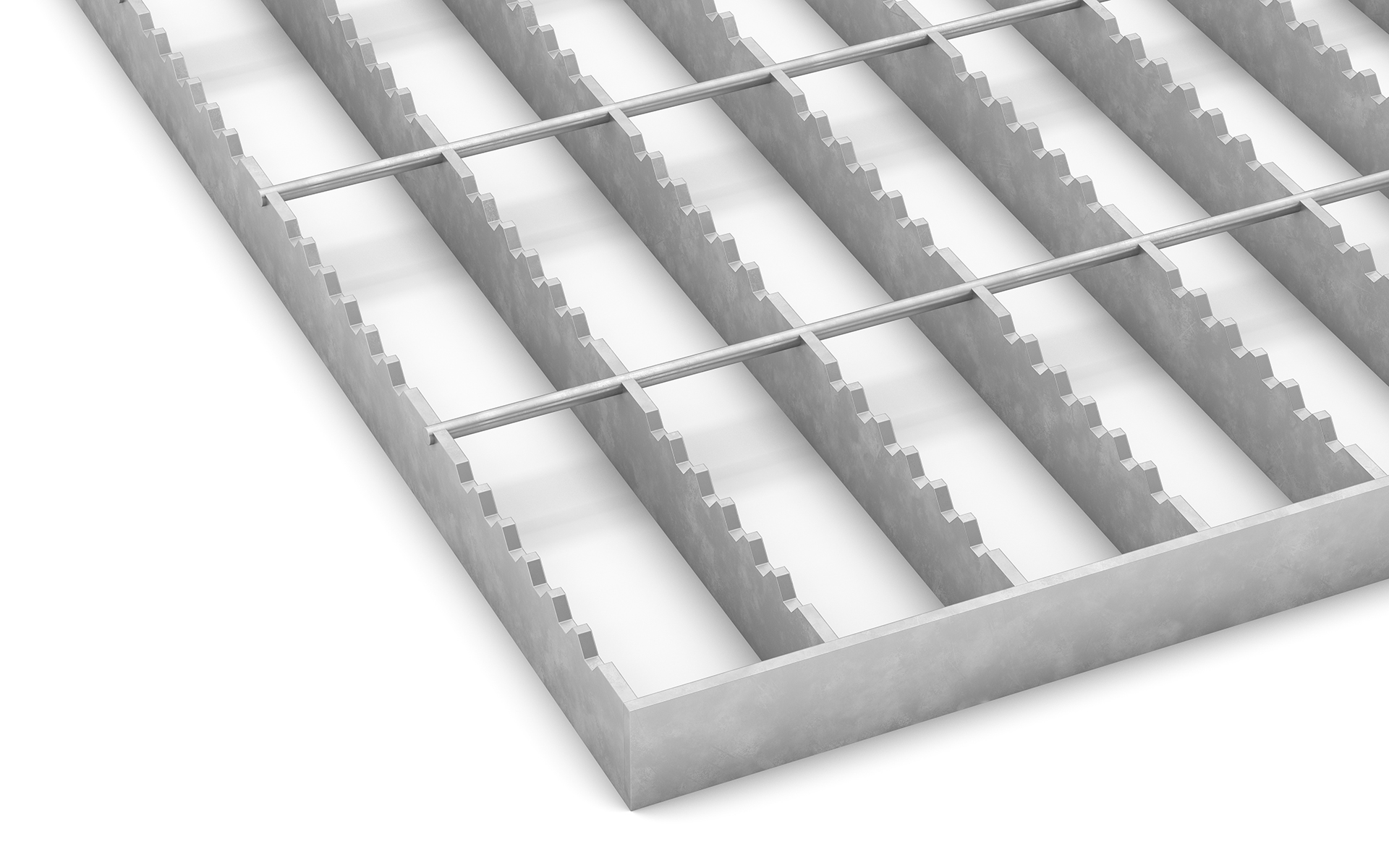

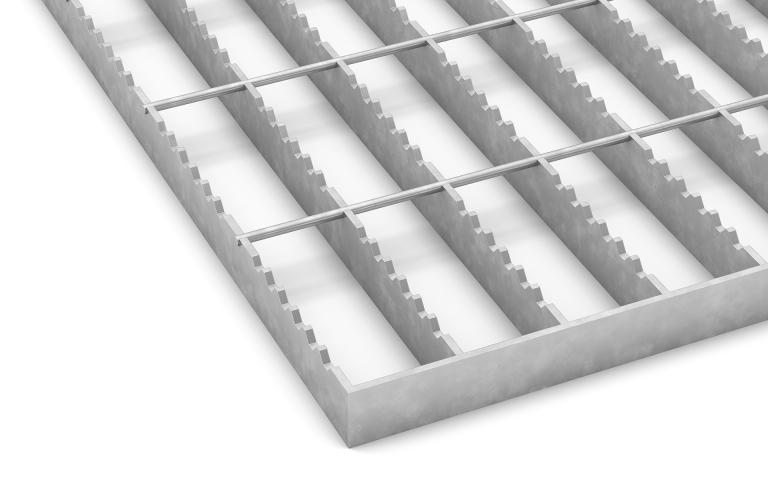

J9-T valmistetaan puristehitsatusta ritilästä.
Silmäkoko: k/k 41 x 100 mm
Kantoteräksen korkeus: 25 – 60 mm
Pintakäsittely: kuumasinkitty ja käsittelemätön terä
| Nimike | Kantoteräksen | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| J9-T | 25/3 | Käsittelemätön | JS09253 | |
| J9-T | 25/3 | Fzv | JS092531 | |
| J9-T | 30/3 | Käsittelemätön | JS09303 | |
| J9-T | 30/3 | Fzv | JS093031 | |
| J9-T | 35/3 | Käsittelemätön | JS09353 | |
| J9-T | 35/3 | Fzv | JS093531 | |
| J9-T | 40/3 | Käsittelemätön | JS09403 | |
| J9-T | 40/3 | Fzv | JS094031 | |
| J9-T | 45/3 | Käsittelemätön | JS09453 | |
| J9-T | 45/3 | Fzv | JS094531 | |
| J9-T | 50/3 | Käsittelemätön | JS09503 | |
| J9-T | 50/3 | Fzv | JS095031 | |
| J9-T | 30/4 | Käsittelemätön | JS09304 | |
| J9-T | 30/4 | Fzv | JS093041 | |
| J9-T | 35/4 | Käsittelemätön | JS09354 | |
| J9-T | 35/4 | Fzv | JS093541 | |
| J9-T | 40/4 | Käsittelemätön | JS09404 | |
| J9-T | 40/4 | Fzv | JS094041 | |
| J9-T | 45/4 | Käsittelemätön | JS09454 | |
| J9-T | 45/4 | Fzv | JS094541 | |
| J9-T | 50/4 | Käsittelemätön | JS09504 | |
| J9-T | 50/4 | Fzv | JS095041 | |
| J9-T | 60/4 | Käsittelemätön | JS09604 | |
| J9-T | 60/4 | Fzv | JS096041 | |
| J9-T | 20/5 | Käsittelemätön | JS09205 | |
| J9-T | 20/5 | Fzv | JS092051 | |
| J9-T | 25/5 | Käsittelemätön | JS09255 | |
| J9-T | 25/5 | Fzv | JS092551 | |
| J9-T | 30/5 | Käsittelemätön | JS09305 | |
| J9-T | 30/5 | Fzv | JS093051 | |
| J9-T | 35/5 | Käsittelemätön | JS09355 | |
| J9-T | 35/5 | Fzv | JS093551 | |
| J9-T | 40/5 | Käsittelemätön | JS09405 | |
| J9-T | 40/5 | Fzv | JS094051 | |
| J9-T | 45/5 | Käsittelemätön | JS09455 | |
| J9-T | 45/5 | Fzv | JS094551 | |
| J9-T | 50/5 | Käsittelemätön | JS09505 | |
| J9-T | 50/5 | Fzv | JS095051 | |
| J9-T | 60/5 | Käsittelemätön | JS09605 | |
| J9-T | 60/5 | Fzv | JS096051 |

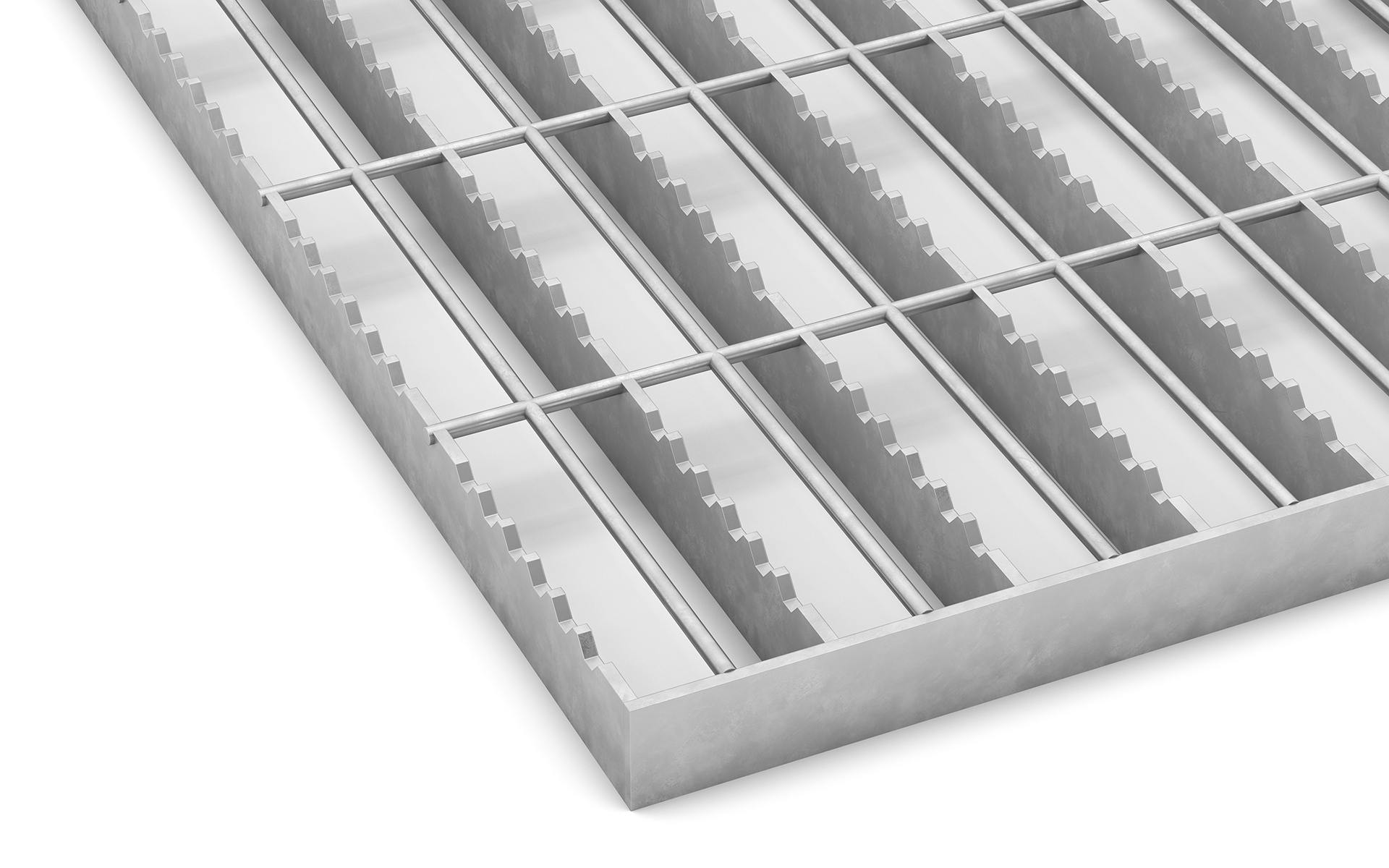

JN9-T valmistetaan puristehitsatusta ritilästä. Joka toinen kantoteräs on korvattu pyörötangolla. Paino pysyy kevyempänä ja maks. 15 mm silmäkokovaatimus täyttyy.
Silmäkoko: k/k 41 x 100 mm
Silmäkokovaatimus: 15 x 92 mm
Kantoteräksen korkeus: 25 – 60 mm
Pintakäsittely: kuumasinkitty ja käsittelemätön terä
| Nimike | Kantoteräksen | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| JN9-T | 25/3 | Käsittelemätön | JNS09253 | |
| JN9-T | 25/3 | Fzv | JNS092531 | |
| JN9-T | 30/3 | Käsittelemätön | JNS09303 | |
| JN9-T | 30/3 | Fzv | JNS093031 | |
| JN9-T | 35/3 | Käsittelemätön | JNS09353 | |
| JN9-T | 35/3 | Fzv | JNS093531 | |
| JN9-T | 40/3 | Käsittelemätön | JNS09403 | |
| JN9-T | 40/3 | Fzv | JNS094031 | |
| JN9-T | 25/5 | Käsittelemätön | JNS09255 | |
| JN9-T | 25/5 | Fzv | JNS092551 | |
| JN9-T | 30/5 | Käsittelemätön | JNS09305 | |
| JN9-T | 30/5 | Fzv | JNS093051 | |
| JN9-T | 35/5 | Käsittelemätön | JNS09355 | |
| JN9-T | 35/5 | Fzv | JNS093551 | |
| JN9-T | 45/5 | Käsittelemätön | JNS09455 | |
| JN9-T | 45/5 | Fzv | JNS094551 | |
| JN9-T | 50/5 | Käsittelemätön | JNS09505 | |
| JN9-T | 50/5 | Fzv | JNS095051 | |
| JN9-T | 60/5 | Käsittelemätön | JNS09605 | |
| JN9-T | 60/5 | Fzv | JNS096051 |

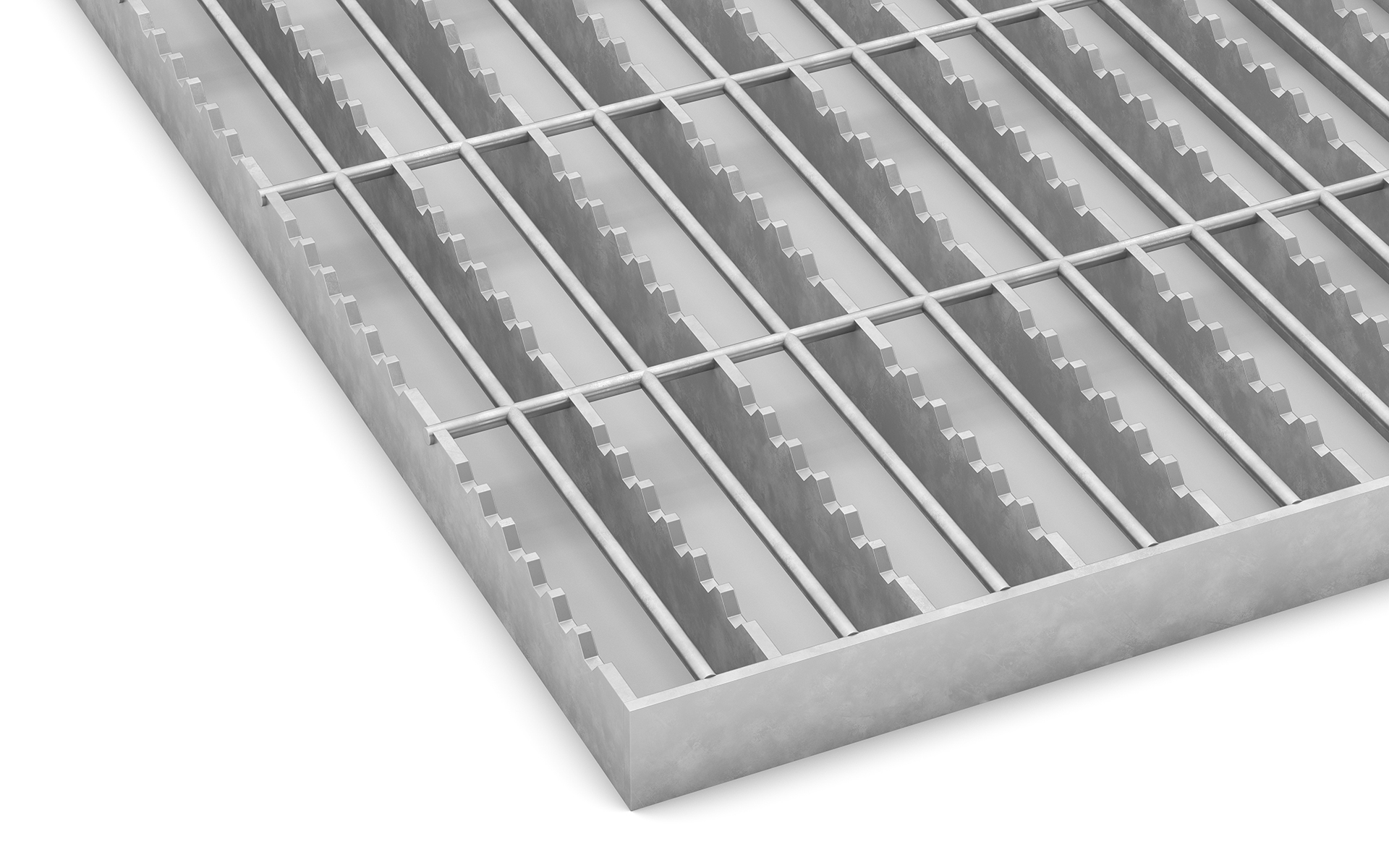

HN9-T valmistetaan puristehitsatusta ritilästä. Joka toinen kantoteräs on korvattu pyörötangolla. Paino pysyy kevyempänä ja maks. 15 mm silmäkokovaatimus täyttyy.
Silmäkoko: k/k 35 x 100 mm
Silmäkokovaatimus: 13 x 92 mm
Kantoteräksen korkeus: 25 – 50 mm
Pintakäsittely: kuumasinkitty ja käsittelemätön terä
| Nimike | Kantoteräksen | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| HN9-T | 25/3 | Käsittelemätön | HNS09253 | |
| HN9-T | 25/3 | Fzv | HNS092531 | |
| HN9-T | 30/3 | Käsittelemätön | HNS09303 | |
| HN9-T | 30/3 | Fzv | HNS093031 | |
| HN9-T | 35/3 | Käsittelemätön | HNS09353 | |
| HN9-T | 35/3 | Fzv | HNS093531 | |
| HN9-T | 40/3 | Käsittelemätön | HNS09403 | |
| HN9-T | 40/3 | Fzv | HNS094031 | |
| HN9-T | 45/3 | Käsittelemätön | HNS09453 | |
| HN9-T | 45/3 | Fzv | HNS094531 | |
| HN9-T | 50/3 | Käsittelemätön | HNS09503 | |
| HN9-T | 50/3 | Fzv | HNS095031 | |
| HN9-T | 25/5 | Käsittelemätön | HNS09255 | |
| HN9-T | 25/5 | Fzv | HNS092551 | |
| HN9-T | 30/5 | Käsittelemätön | HNS09305 | |
| HN9-T | 30/5 | Fzv | HNS093051 | |
| HN9-T | 35/5 | Käsittelemätön | HNS09355 | |
| HN9-T | 35/5 | Fzv | HNS093551 | |
| HN9-T | 40/5 | Käsittelemätön | HNS09405 | |
| HN9-T | 40/5 | Fzv | HNS094051 | |
| HN9-T | 45/5 | Käsittelemätön | HNS09455 | |
| HN9-T | 45/5 | Fzv | HNS094551 | |
| HN9-T | 50/5 | Käsittelemätön | HNS09505 | |
| HN9-T | 50/5 | Fzv | HNS095051 |

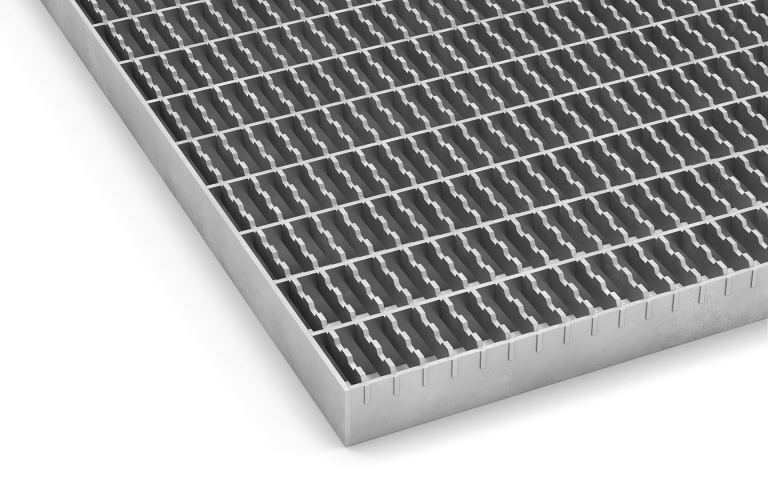

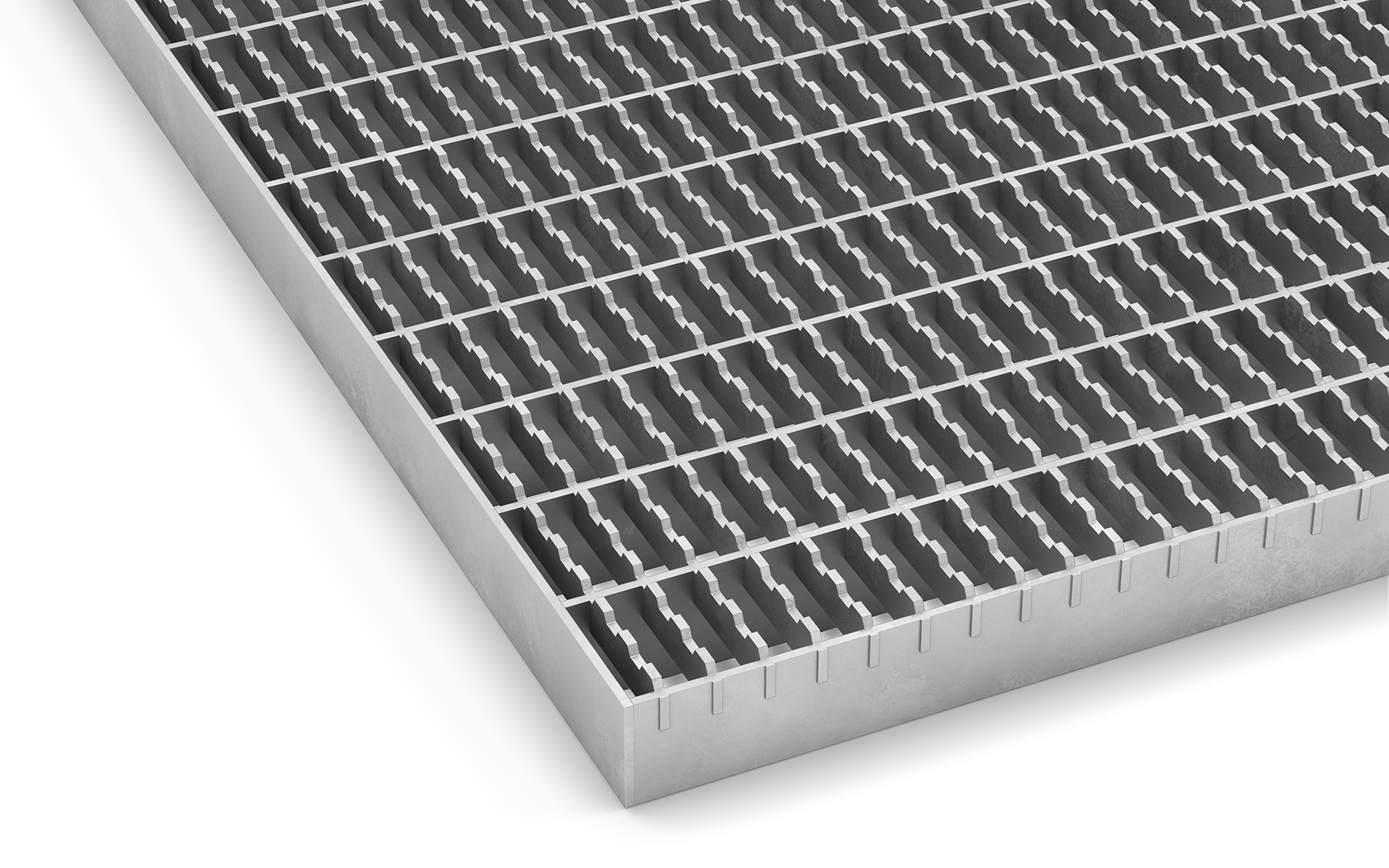

Hammastettua ritilää A33x11 käytetään ensisijaisesti sisäänkäynneissä. Varastosta löytyy useita kokoja. Valmistetaan myös mittatilaustyönä.
Silmäkoko: k/k 33 x 11 mm.
Korkeus: 25 mm.
Reunateräs: 25 x 2 mm.
Kantoteräksen pituus (P) = Kantava mitta.
Pintakäsittely: Kuumasinkitty teräs
| Nimike | Koko PxL mm | Tuotenro | Varastotuote |
|---|---|---|---|
| A33x11 | 700 x 1000 | AT331125207100 | |
| A33x11 | 800 x 1000 | AT331125208100 | |
| A33x11 | 1000 x 1000 | AT331125210100 | |
| A33x11 | 1000 x 1200 | AT331125210120 |
Tuotetiedot
Teräsritilä
Kuvia
