ASENNUSKEHYS L-PROFIILI
L-profiilista valetut valmiit asennuskehykset on helppo asentaa, ne voidaan tilata irto-osina tai yhteenhitsattuina kokonaisuuksina. Nämä kehykset ovat varastotuotteita, jotka voidaan toimittaa välittömästi.
Meillä on varastossa asennuskehyksiä kulku- ja ajotasoritilöille, hammastetuille ritilöille ja jalkasäleiköille. Asennuskehyksiä on saatavana sekä irto-osina, jotka voidaan katkaista ja asentaa halutun muotoisiksi, että yhteen hitsattuina tuotteina. Alla olevan varastovalikoimamme lisäksi valmistamme L-profiilisia asennuskehyksiä myös tilauksen mukaan. Asennuskehykset ovat varustettu valutartunnoilla, joiden pituus on 90 mm ja jako k/k 300 mm.

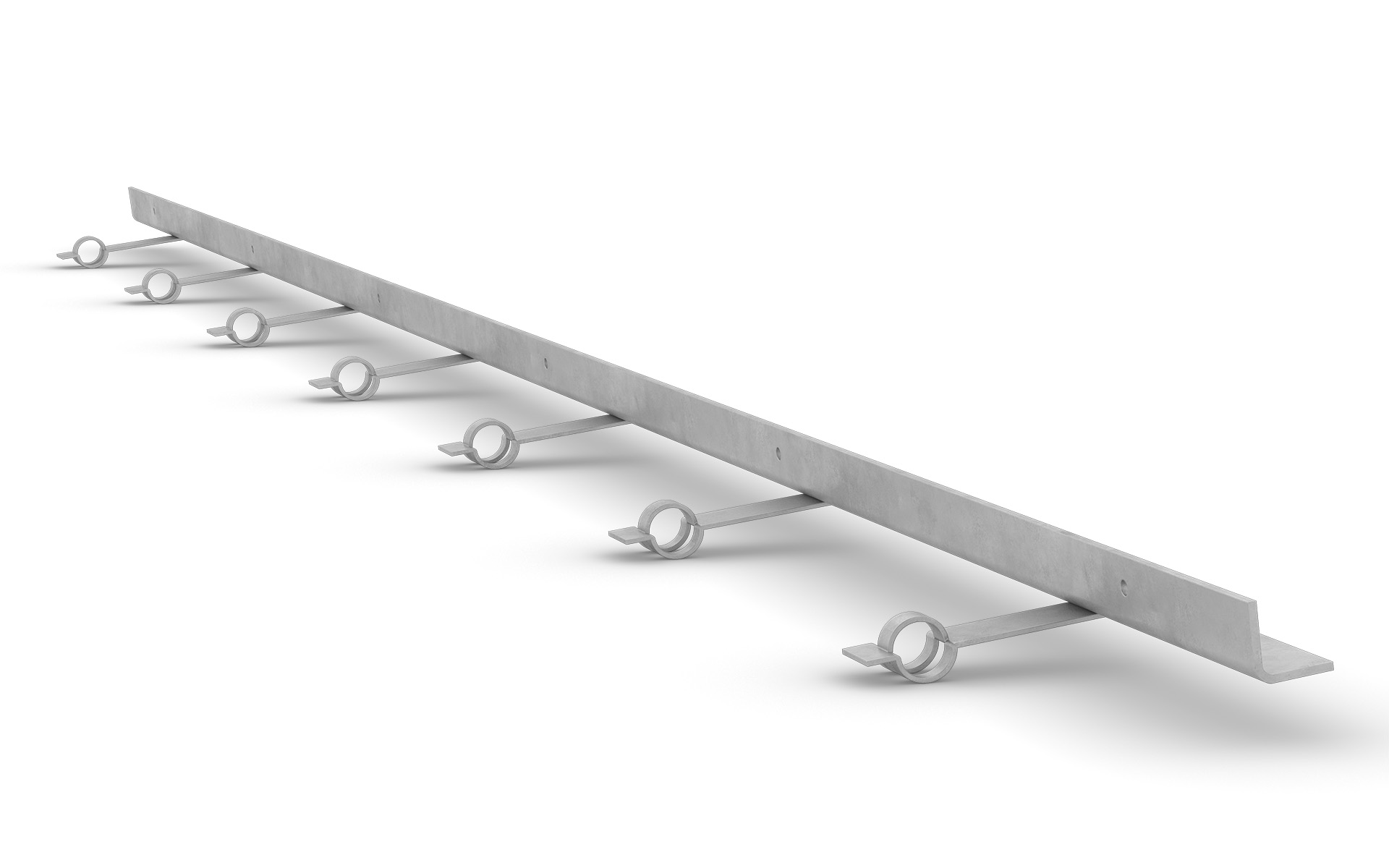

Kehysten sivut
Kehysten sivut toimitetaan 2 000 mm:n pituisina ja katkaistaan haluttuun pituuteen asennuksen yhteydessä.
Varustettu asennusta helpottavilla valusinkilöillä ja naulausrei’illä
Pintakäsittely: Kuumasinkitty
| Ritiläkorkeus (mm) | Profiilin koko (mm) | Tuotenro | Varastotuote |
|---|---|---|---|
| 20 | 25 x 25 x 3 | 161253201 | |
| 25 | 30 x 30 x 3 | 161303201 | |
| 30 | 35 x 35 x 3 | 161353201 | |
| 35 | 40 x 40 x 3 | 161403201 | |
| 40 | 45 x 45 x 3 | 161453201 | |
| 45 | 50 x 50 x 3 | 161503201 | |
| 50 | 55 x 55 x 3 | 161553201 | |
| 60 | 65 x 65 x 3 | 161653201 | |
| 70 | 75 x 75 x 3 | 161753201 | |
| 80 | 85 x 85 x 3 | 161853201 |

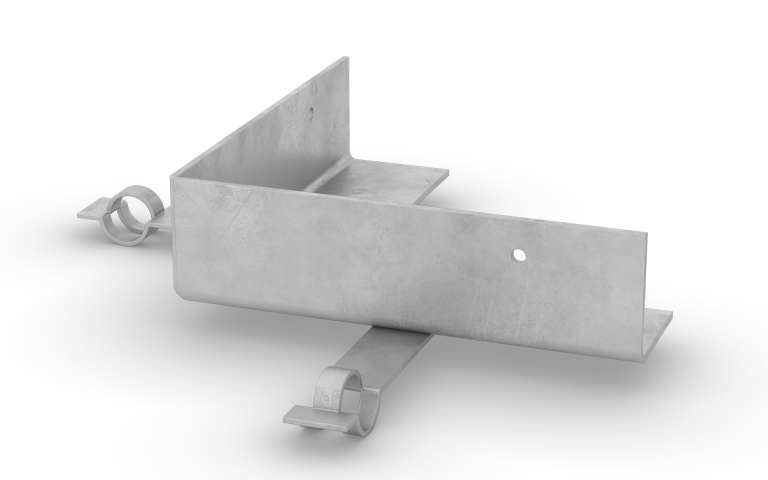

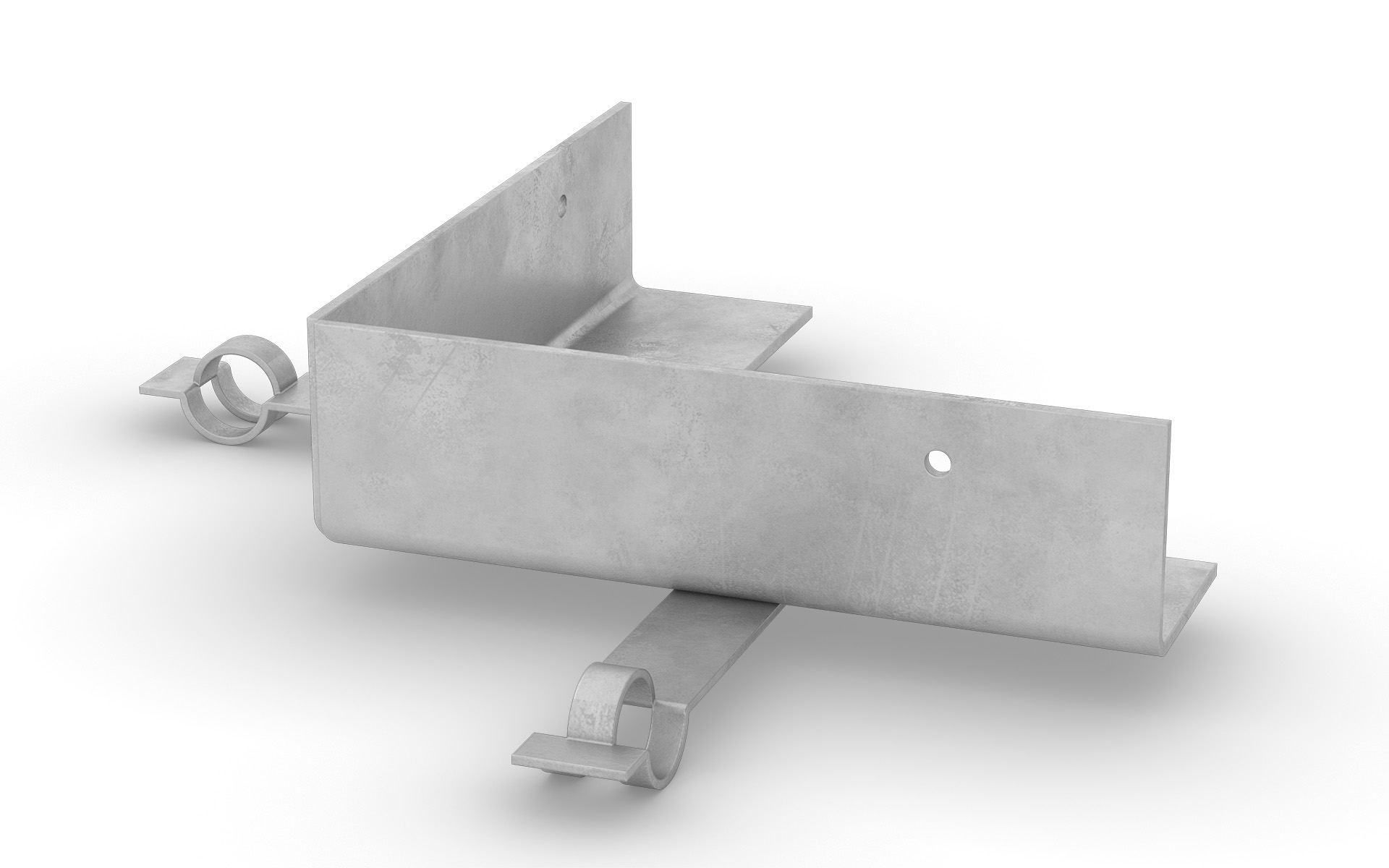

Kulmakappale 200 x 200 mm
Kulmakappaleet toimitetaan 90° kulmassa, mitat 200 x 200 mm.
Varustettu asennusta helpottavilla valusinkilöillä ja naulausrei’illä.
Pintakäsittely: Kuumasinkitty
| Ritiläkorkeus (mm) | Profiilin koko (mm) | Tuotenro | Varastotuote |
|---|---|---|---|
| 20 | 25 x 25 x 3 | 161253021 | |
| 25 | 30 x 30 x 3 | 161303021 | |
| 30 | 35 x 35 x 3 | 161353021 | |
| 35 | 40 x 40 x 3 | 161405021 | |
| 40 | 45 x 45 x 3 | 161455021 | |
| 45 | 50 x 50 x 3 | 161505021 | |
| 50 | 55 x 55 x 3 | 161555021 | |
| 60 | 65 x 65 x 3 | 161654021 | |
| 70 | 75 x 75 x 3 | 161754021 | |
| 80 | 85 x 85 x 3 | 161854021 |

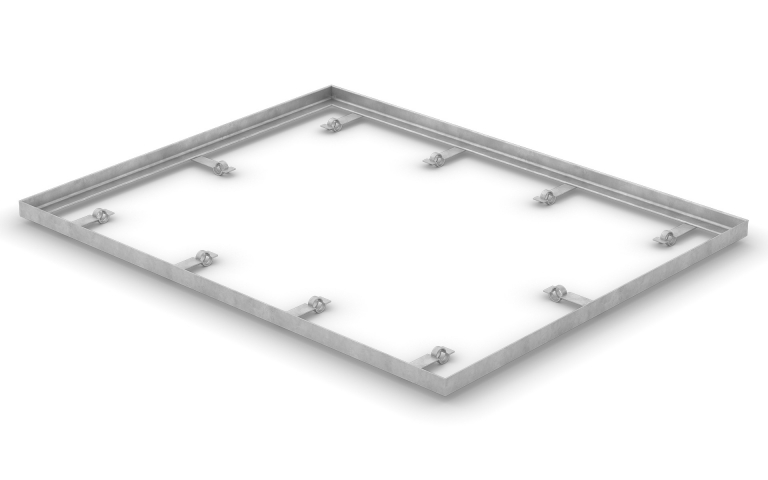

Asennuskehys L-30x30x3
Varastossa olevat asennuskehykset jalkasäleiköille sopivat 25 mm korkealle ritilälle. L-profiilin mitat ovat 30 x 30 x 3 mm.
Valusinkilöillä
Pintakäsittely: Kuumasinkitty
| Ritiläkorkeus (mm) | Ulkomitat (mm) | Tuotenro | Varastotuote |
|---|---|---|---|
| 25 | 312 x 612 | 161030601 | |
| 25 | 412 x 612 | 161040601 | |
| 25 | 412 x 712 | 161040701 | |
| 25 | 512 x 712 | 161050701 | |
| 25 | 512 x 812 | 161050801 | |
| 25 | 512 x 912 | 161050901 | |
| 25 | 512 x 1012 | 161051001 | |
| 25 | 612 x 812 | 161060801 | |
| 25 | 612 x 912 | 161060901 | |
| 25 | 612 x 1012 | 161061001 | |
| 25 | 612 x 1212 | 161061201 | |
| 25 | 712 x 912 | 161070901 | |
| 25 | 712 x 1012 | 161071001 | |
| 25 | 712 x 1212 | 161071201 | |
| 25 | 812 x 1012 | 161081001 | |
| 25 | 812 x 1212 | 161081201 | |
| 25 | 1012 x 1012 | 161101001 | |
| 25 | 1012 x 1212 | 161101201 |

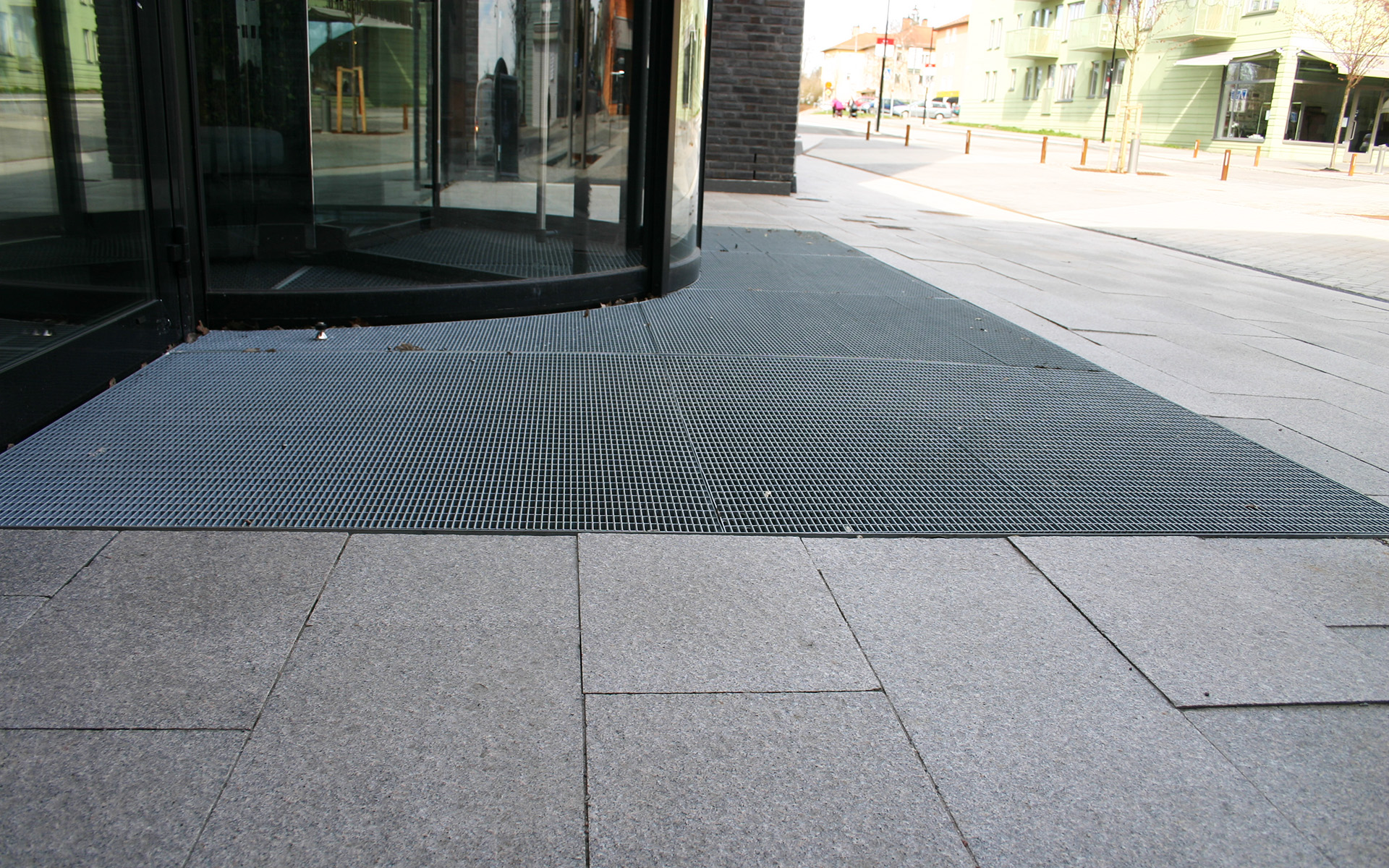

Asennuskehys, mittatilaus
Asennuskehykset toimitetaan toiveiden mukaisten mittojen mukaan.
Valutartunnoilla
Pintakäsittely: Kuumasinkitty
Tilaustuote.
| Ritiläkorkeus (mm) | Profiilin koko (mm) | Tuotenro |
|---|---|---|
| 20 | 25 x 25 x 3 | 161252531LPM |
| 25 | 30 x 30 x 3 | 161303031LPM |
| 30 | 35 x 35 x 3 | 161353531LPM |
| 35 | 40 x 40 x 3 | 161404031LPM |
| 40 | 45 x 45 x 3 | 161454531LPM |
| 45 | 50 x 50 x 3 | 161505031LPM |
| 50 | 55 x 55 x 3 | 161555531LPM |
| 60 | 65 x 65 x 3 | 161656531LPM |
| 70 | 75 x 75 x 3 | 161757531LPM |
| 80 | 85 x 85 x 3 | 161858531LPM |
Suuriin asennuskehyksiin toimitetaan yleensä useampia ritilöitä. Asennuskehysten saumakohtiin valmistetaan tukiprofiilit. Suurin vapaa jänneväli tukien välillä 500 mm normaalissa jalankulkuliikenteessä.
| Profiilin koko (mm) | Tuotenro |
|---|---|
| 40 x 40 x 4 | 161404051D |

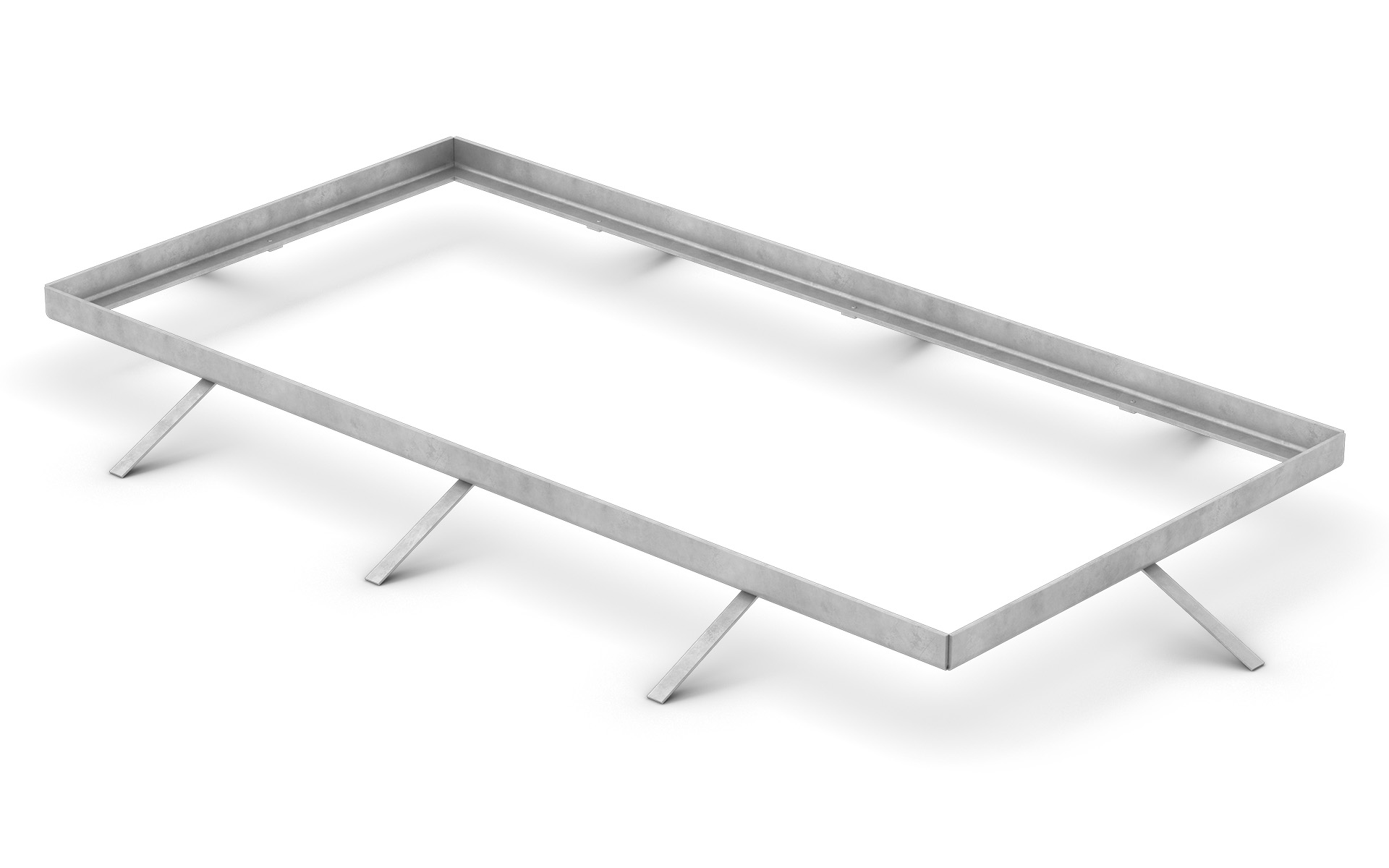

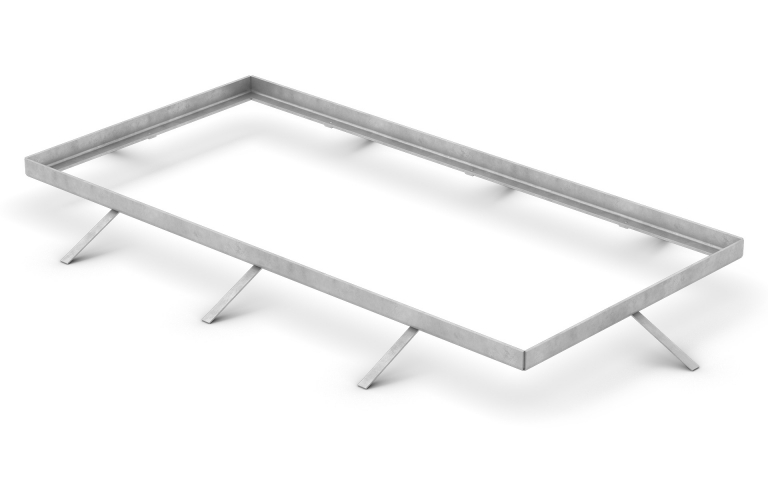

Asennuskehys, alumiinia
Kevytmetallinen asennuskehys jalkasäleikölle AR-25 liukuestelistalla ja kumilistalla. Asennuskehys betonia kestävää kevytmetallia, luonnonvärinen. L-profiilin mitat ovat 31 x 25 x 4 mm.
Med Valutartunnoilla
Pintakäsittely: Alumiini
| Ritiläkorkeus (mm) | Ulkomitat (mm) | Tuotenro | Varastotuote |
|---|---|---|---|
| 25 | 500 x 800 | 161050831 | |
| 25 | 500 x 1000 | 161051031 | |
| 25 | 600 x 800 | 161060831 | |
| 25 | 600 x 1000 | 161061031 | |
| 25 | 800 x 1000 | 161081031 |

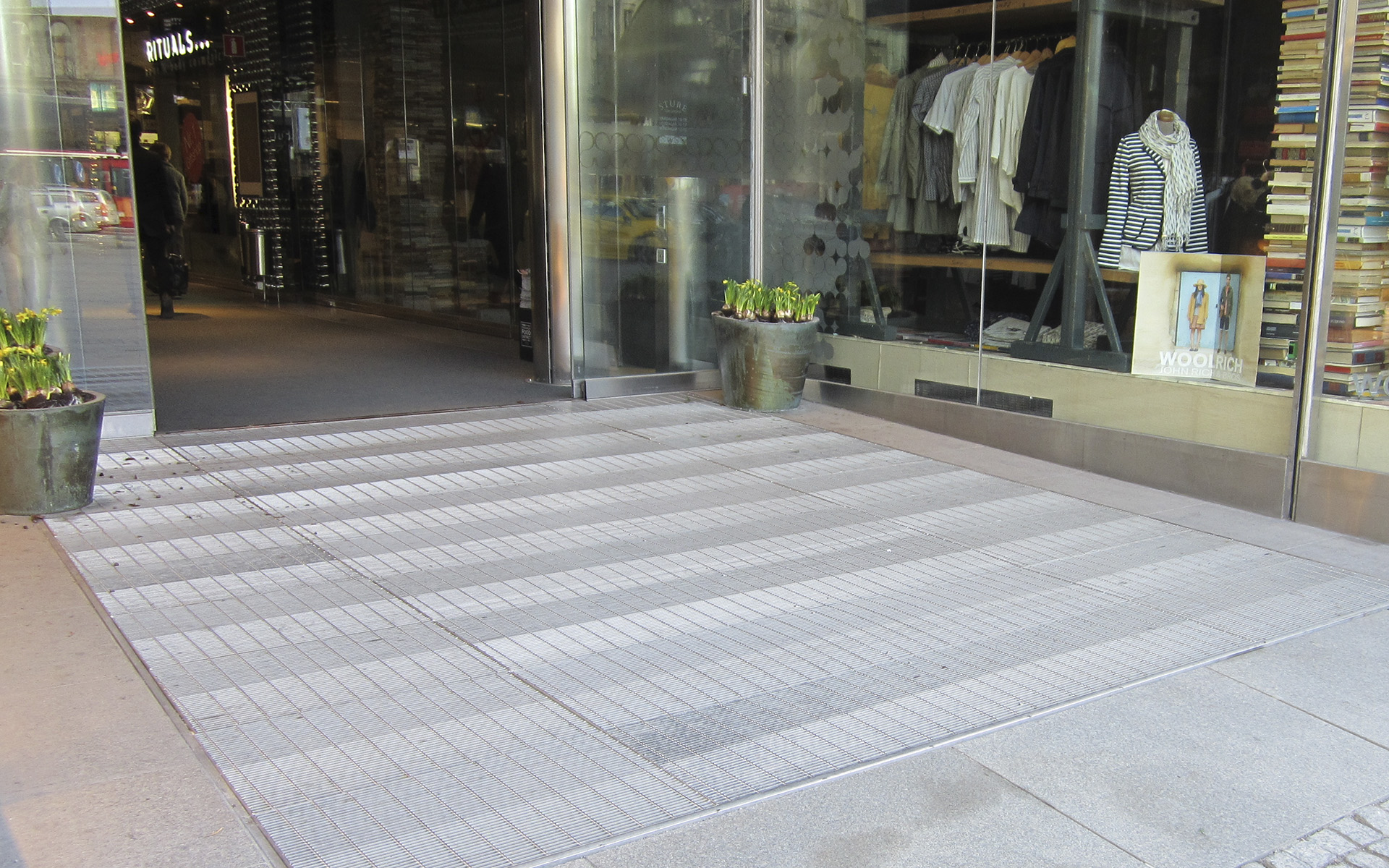

Asennuskehys, ruostumaton
Asennuskehykset toimitetaan asiakkaiden toiveiden mukaisten mittojen mukaan. Asennuskehys on ruostumatonta materiaalia laatu 1.4404 ja se toimitetaan käsittelemättömänä.
Valutartunnoilla
Tilaustuote
| Ritiläkorkeus (mm) | Profiilin koko (mm) | Tuotenro |
|---|---|---|
| 20 | 25 x 25 x 3 | 1612525302LPM |
| 25 | 30 x 30 x 3 | 1613030302LPM |
| 35 | 40 x 40 x 4 | 1614040402LPM |
| 45 | 50 x 50 x 5 | 1615050502LPM |
| 55 | 60 x 60 x 6 | 1616060602LPM |

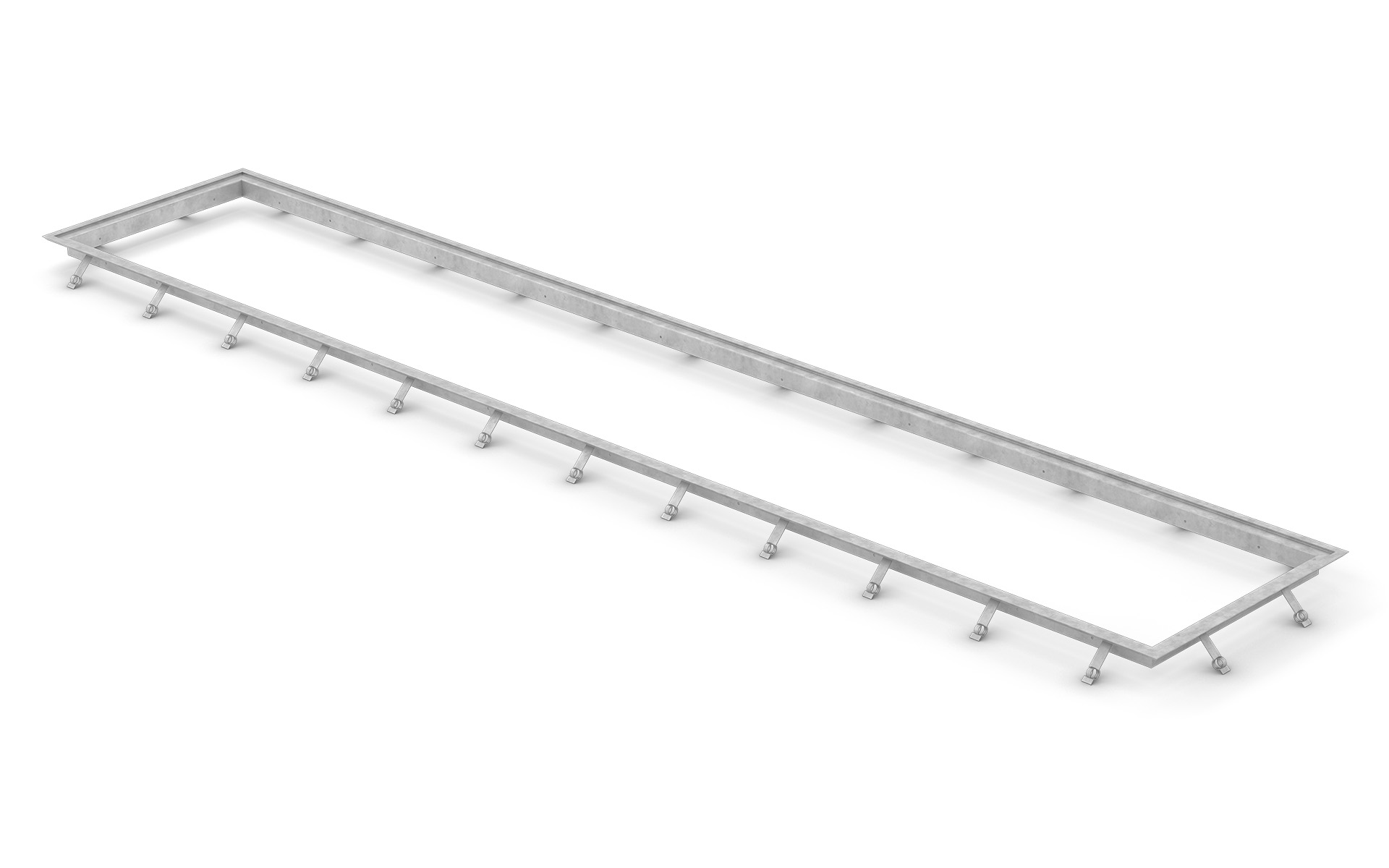

Asennuskehys ritilälevylle

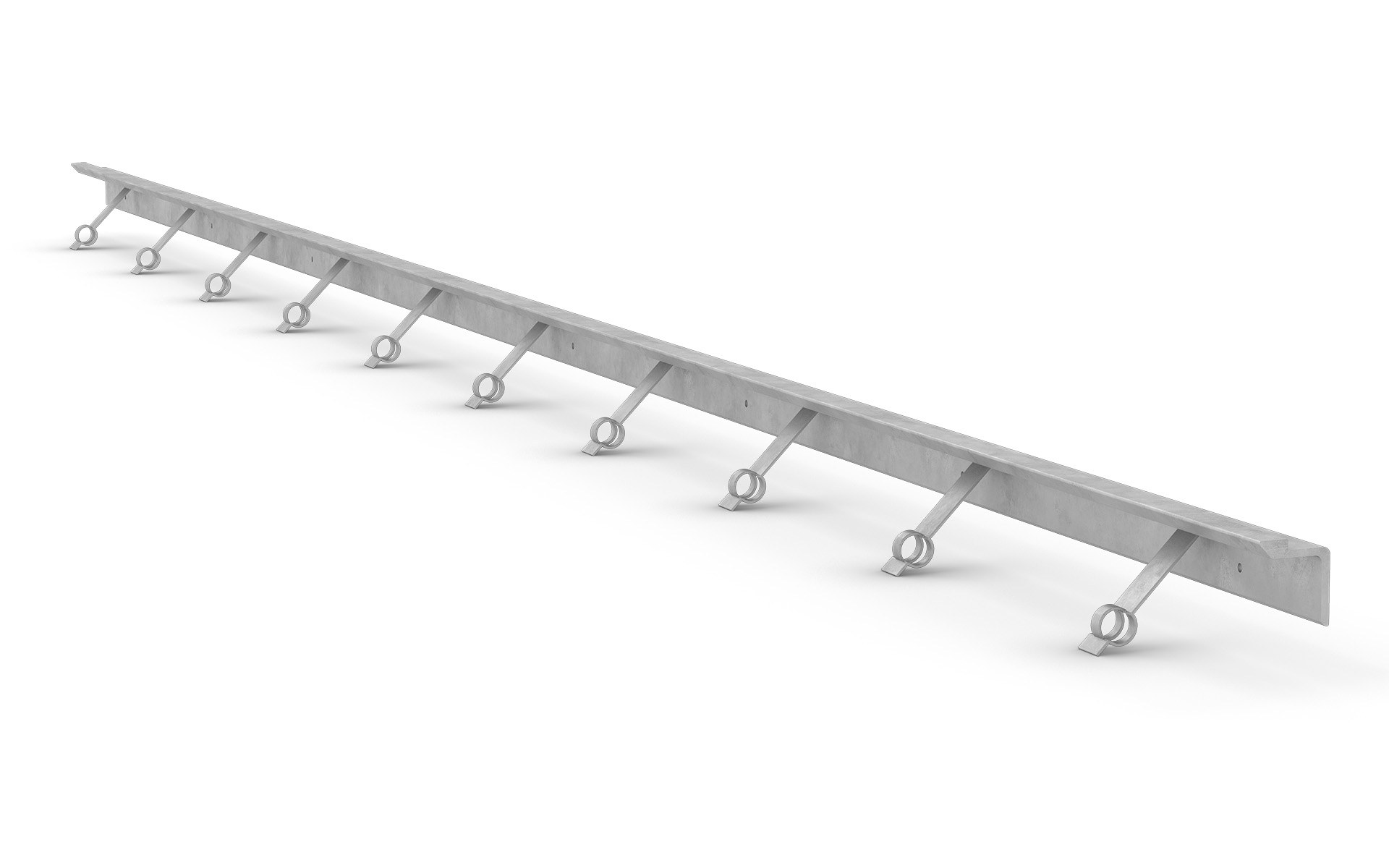

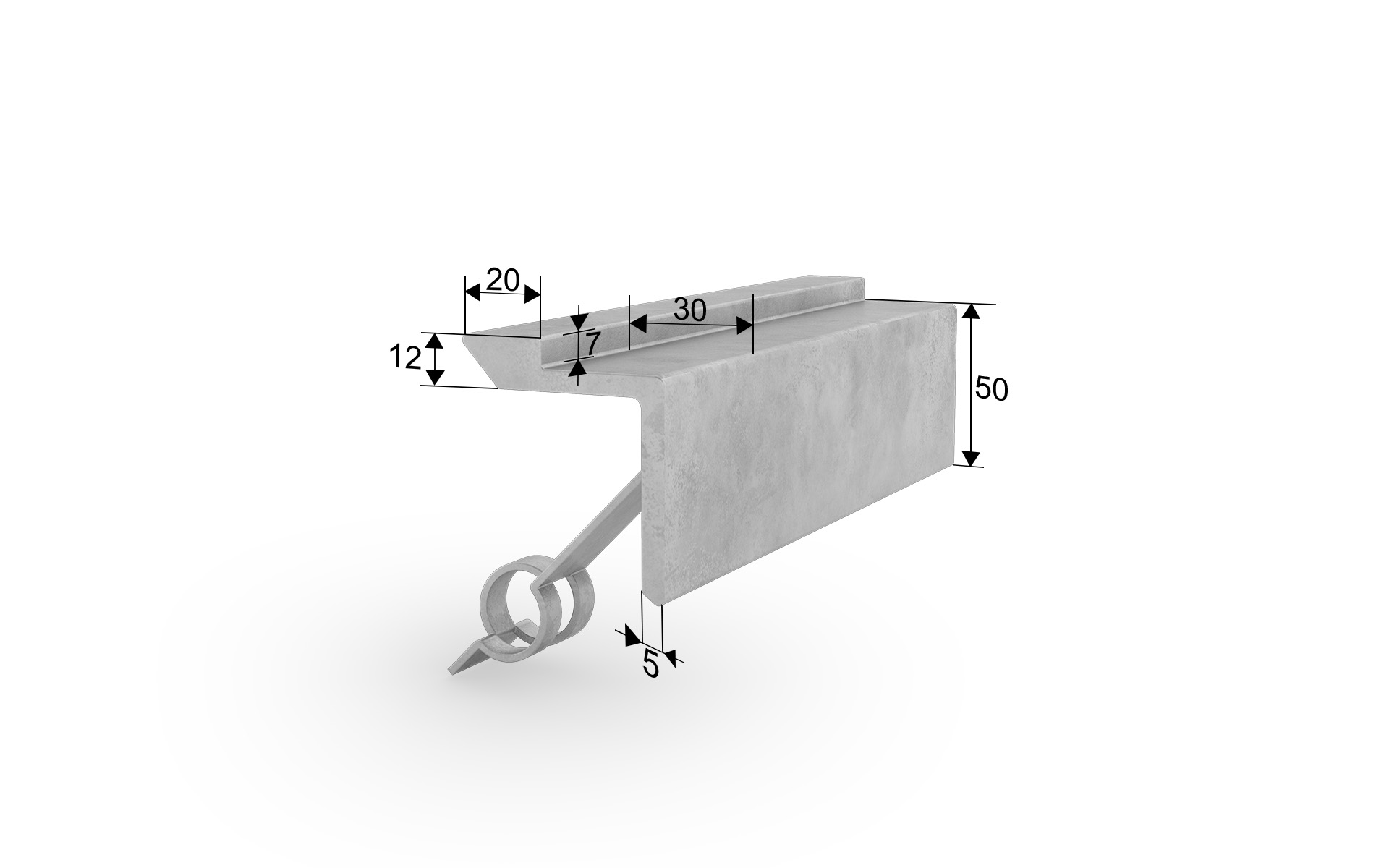

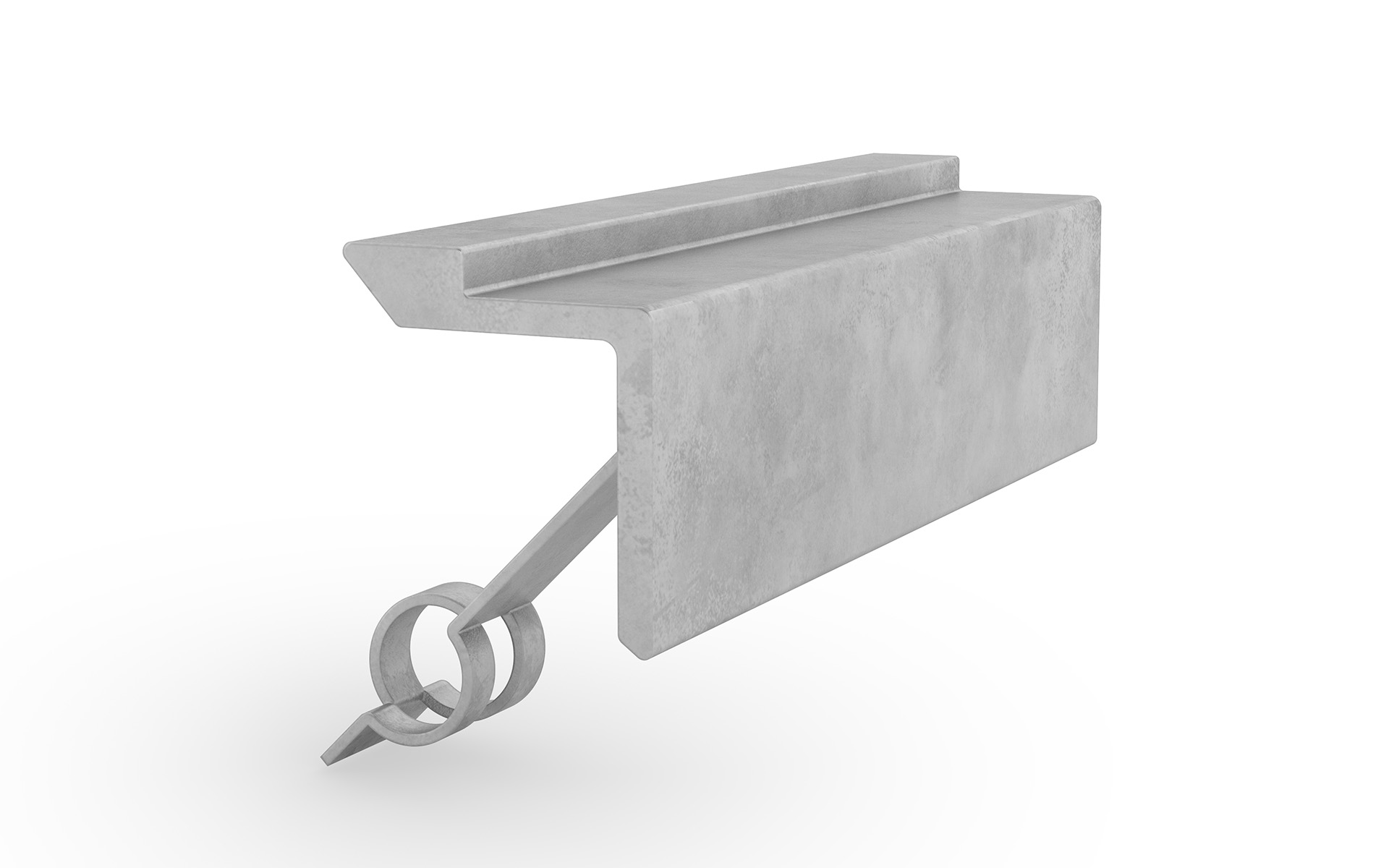

Asennuskehys on varastotuote, mutta voidaan toimittaa toiveiden mukaisten mittojen mukaan. Reunateräs ritilälevylle, ritilälevyprofiili tyyppiä 2.
Valutartunnoilla
Pintakäsittely: Kuumasinkitty
| Nimike | Pituus (mm) | Koko (mm) | Tuotenro | Varastotuote |
|---|---|---|---|---|
| Asennuskehys Turkkilevy | 2000 | 50 x 50 | 162575021 |
Valutartunnoilla
Pintakäsittely: Kuumasinkitty
Tilaustuote.
| Koko (mm) | Tuotenro |
|---|---|
| 50 x 50 | 161501LPM |
