Kiinnikkeet
Teräsritilät, hammasloviritilät ja kevytritilät täytyy ankkuroida alustaan. Tämä voidaan tehdä eri tavoin. Tässä on esitetty muutamia Welandin suosittelemia kiinnitysratkaisuja.
Varastossa olevia kiinnitysosia on saatavana sekä kokonaisuuksina että erillisosina. Kiinnitysosia on saatavana sekä kuumasinkittynä että ruostumattomana.
Lue lisää kiinnitysosista ritilöille, hammasloviritilöille ja kevytritilöille ja löydä parhaiten asennukseesi sopiva.

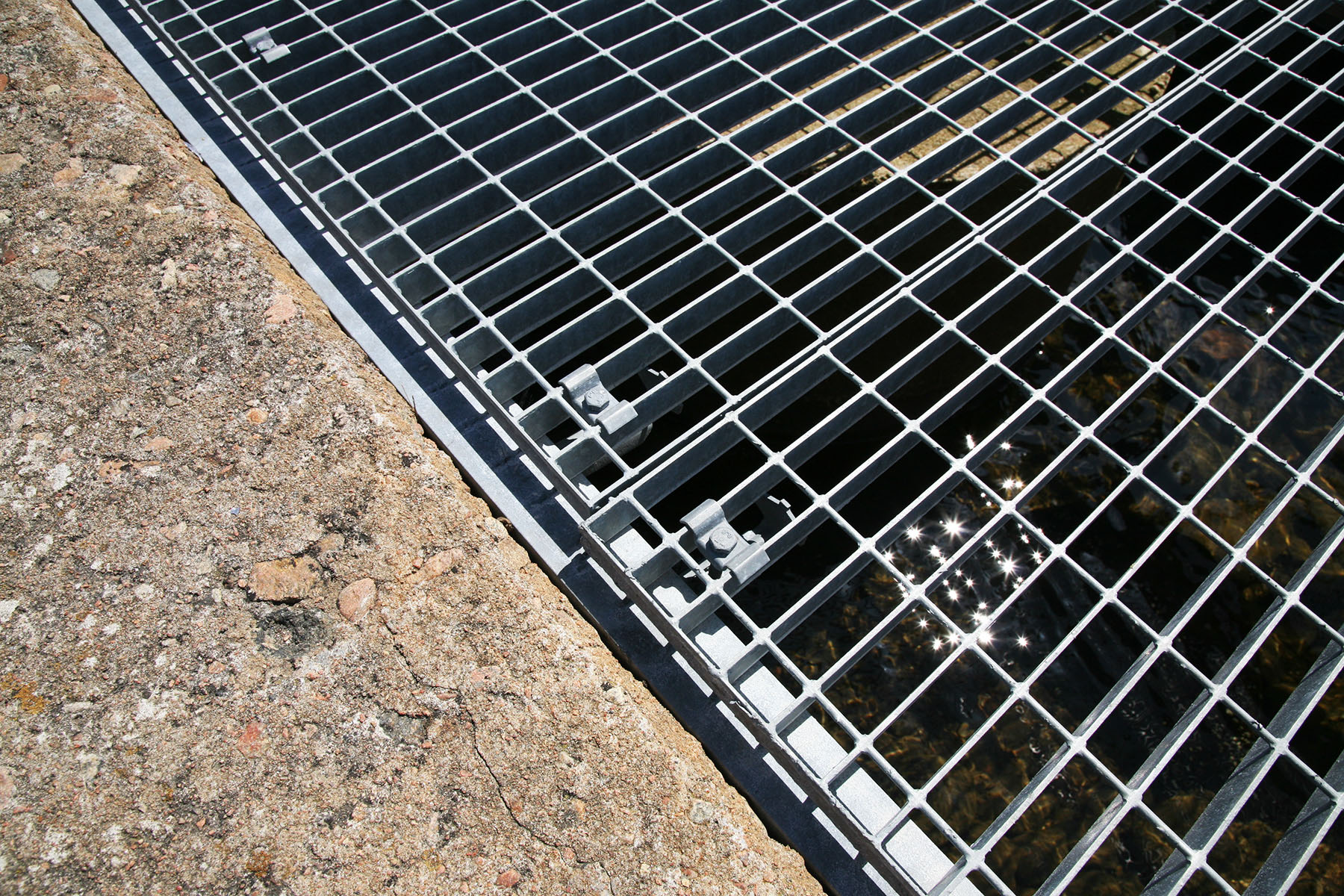

Teräsritilöiden yleiskiinnikkeet
Kiinnitysosia ritilälevyille on saatavana sekä kokonaisuuksina että erillisosina. Vakiopakkaus kokonaisia kiinnitysosia on 100 osaa per laatikko.

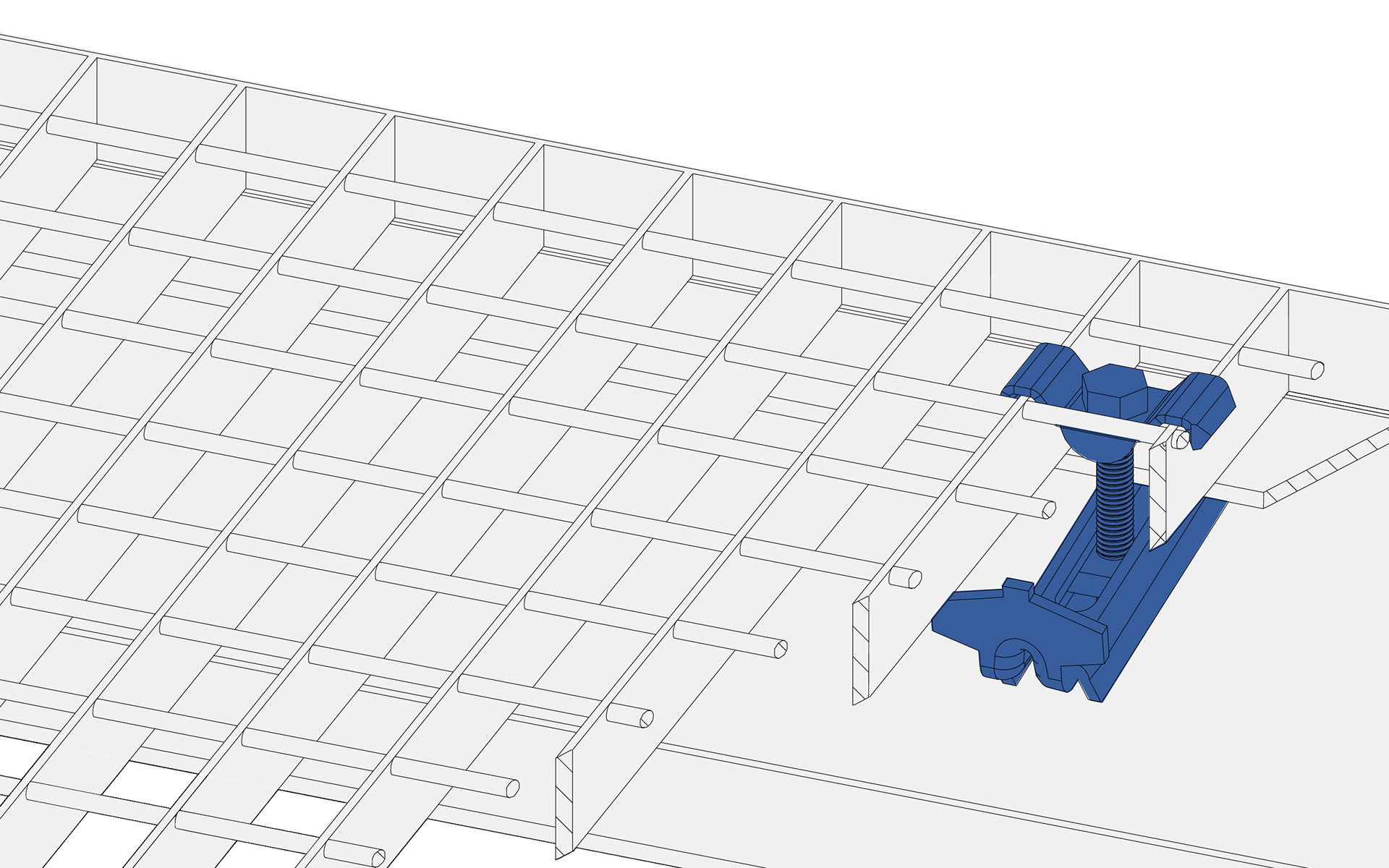

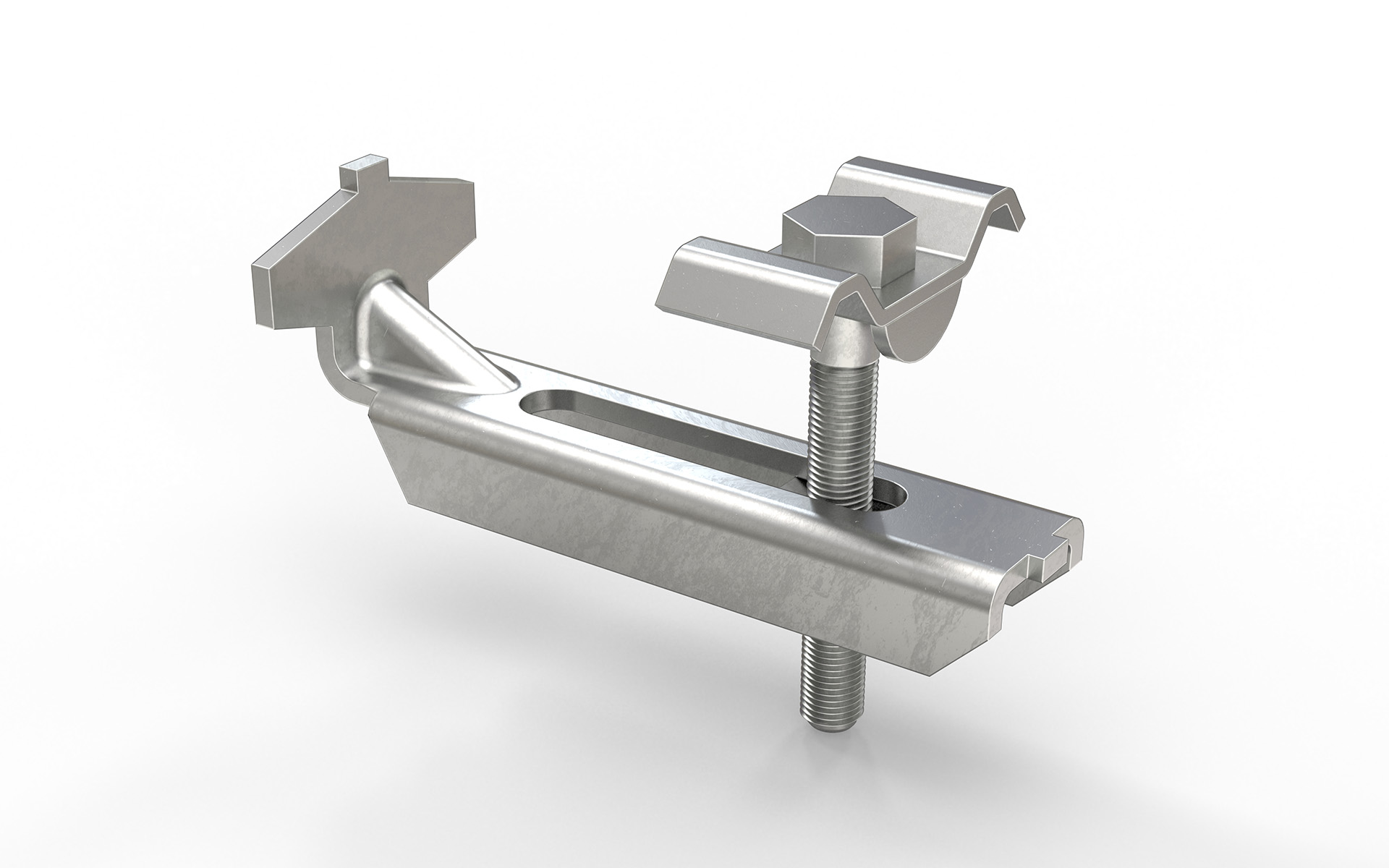

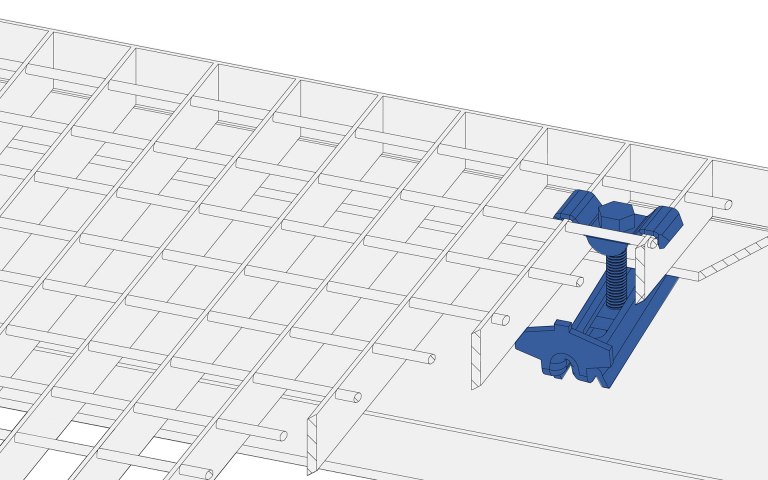

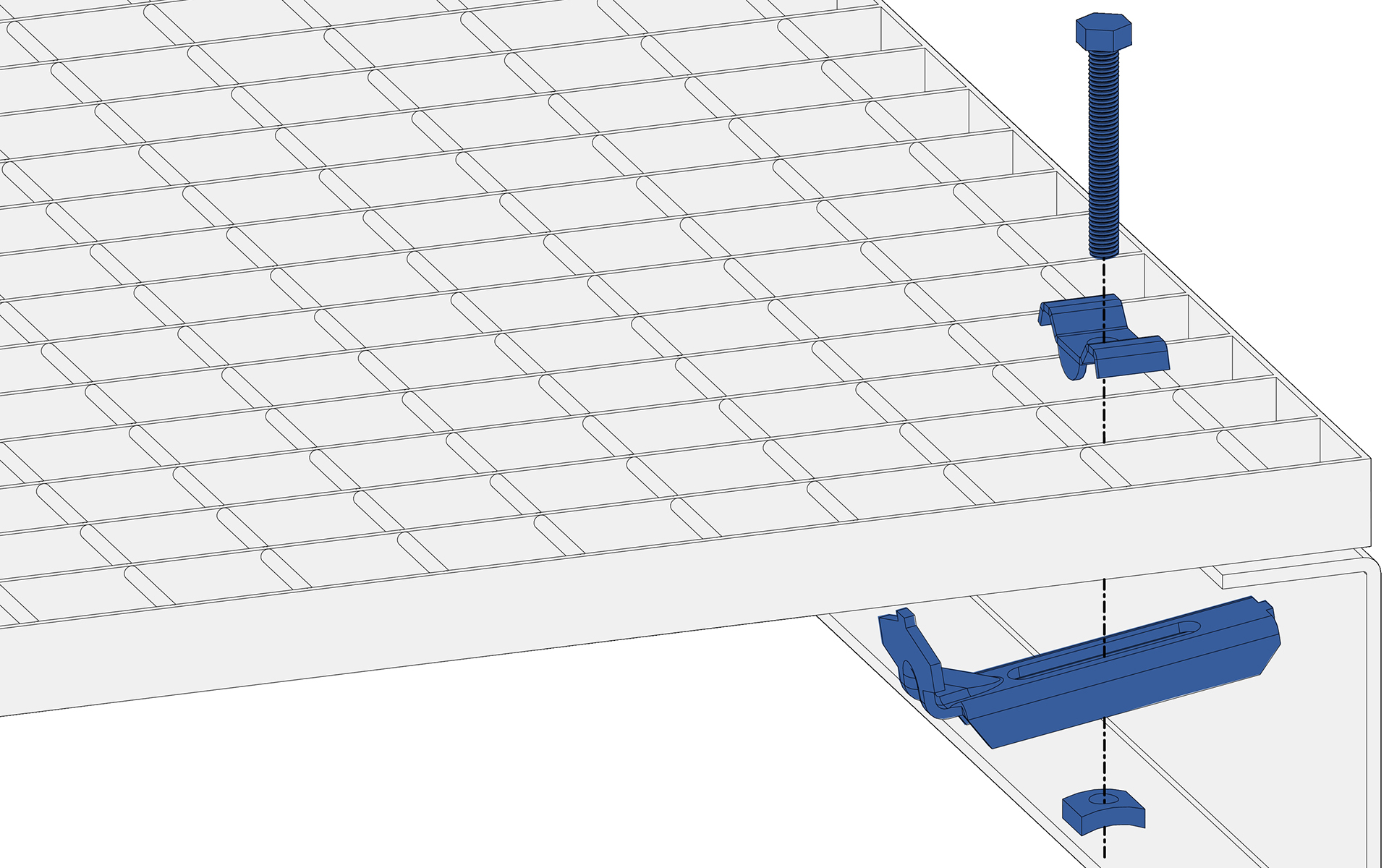

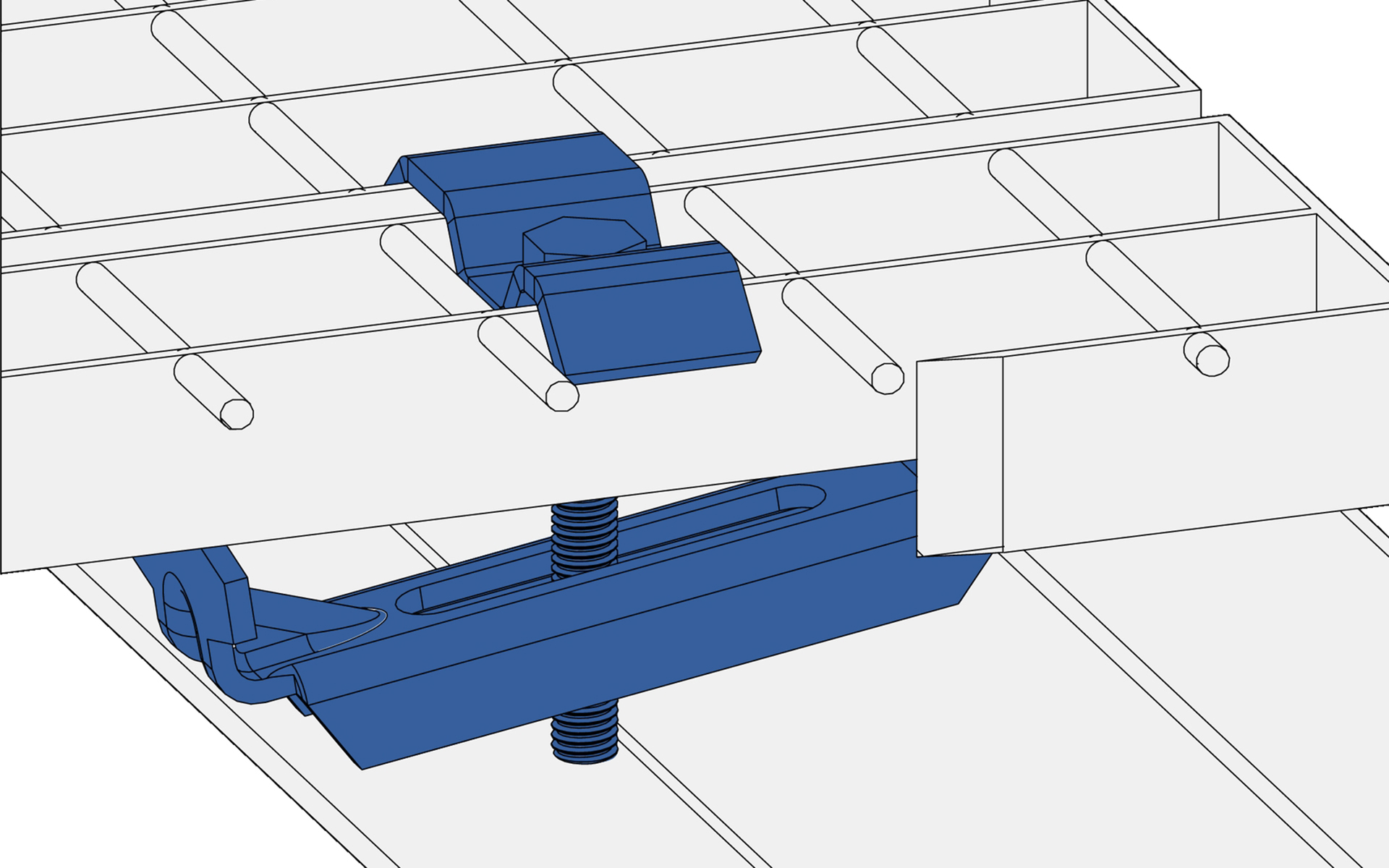

Täydellinen neliosainen kiinnitin ritilöille. Yläosa, alaosa, pultti ja mutteri. Pulttien pituudet 50, 60, 70 ja 80 mm. Alustaan ei tarvitse porata reikiä.
Sopii ritilätyypeille: A, D, F, H, J, HN9-T ja JN9-T.
Pintakäsittely: Kuumasinkitty- tai ruostumaton teräs laatu EN 1.4404
| Ritilämalli | Ritilän korkeus (mm) | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| D4, D6, A22x22 | 20-25 | Fzv | 163222011 | |
| D4, D6, A22x22 | 30-35 | Fzv | 163222021 | |
| D4, D6, A22x22 | 40-45 | Fzv | 163222031 | |
| F4 | 20-25 | Fzv | 163252011 | |
| F4 | 30-35 | Fzv | 163252021 | |
| F4 | 40-45 | Fzv | 163252031 | |
| F4 | 50 | Fzv | 163252041 | |
| H3, H4, H6, H9 | 20-25 | Fzv | 163332011 | |
| H3, H4, H6, H9 | 30-35 | Fzv | 163332021 | |
| H3, H4, H6, H9 | 40-45 | Fzv | 163332031 | |
| H3, H4, H6, H9 | 50 | Fzv | 163332041 | |
| H3, H4, H6, H9 | 30-35 | Rf | 163332022 | |
| H3, H4, H6, H9 | 40-45 | Rf | 163332032 | |
| J9 | 20-25 | Fzv | 163413011 | |
| J9 | 30-35 | Fzv | 163413021 | |
| J9 | 40-45 | Fzv | 163413031 | |
| J9 | 50 | Fzv | 163413041 | |
| HN9-T, JN9-T | 20-25 | Fzv | 163483011 | |
| HN9-T, JN9-T | 30-35 | Fzv | 163483021 | |
| HN9-T, JN9-T | 40-45 | Fzv | 163483031 | |
| HN9-T, JN9-T | 50 | Fzv | 163483041 |

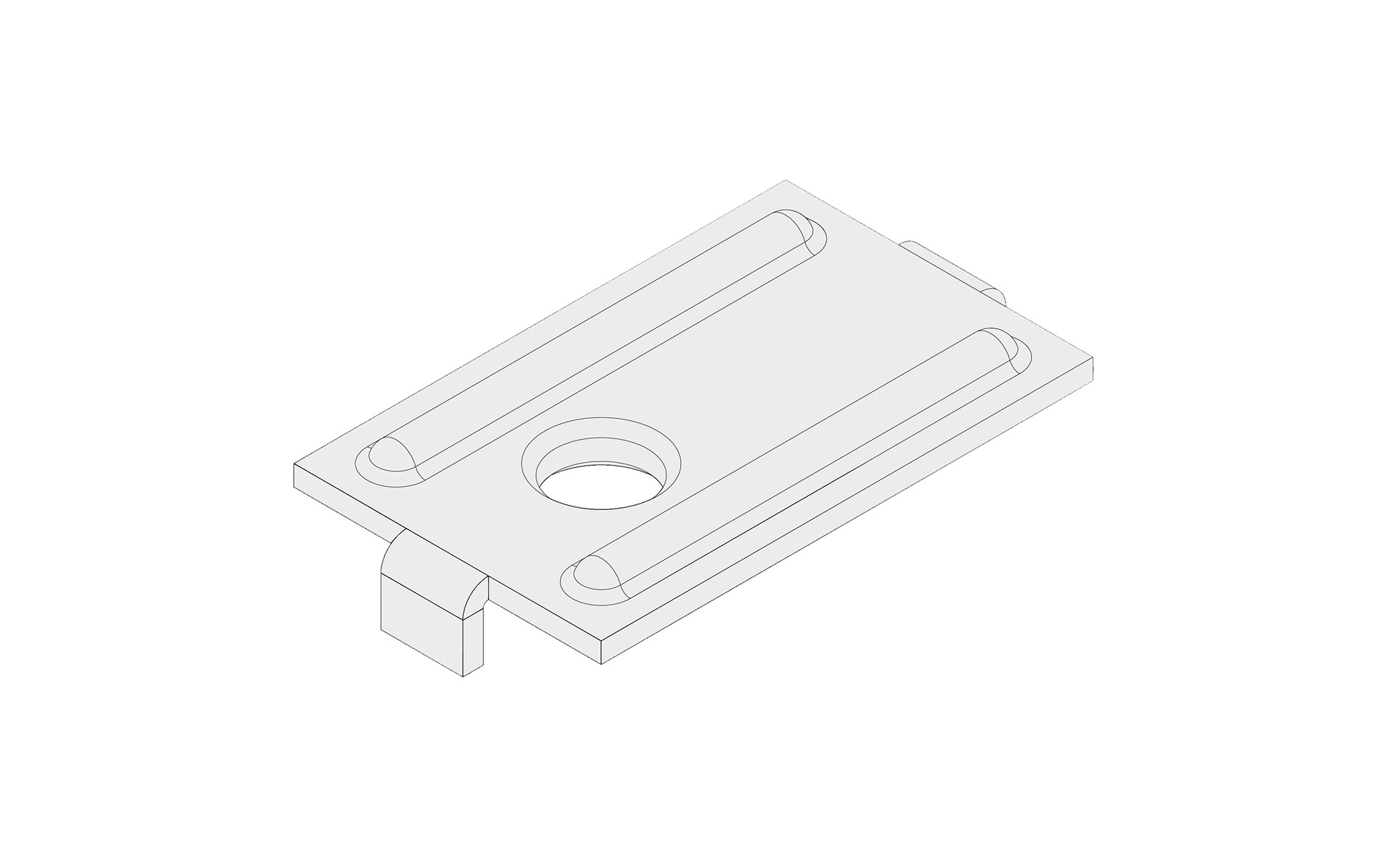

Täydellinen 4-osainen ylesikiinnike. Erikoisyläosa, alaosa, ruuvi ja mutteri. Ruuvien pituudet 50, 60, 70 ja 80 mm. Alustaa ei tarvitse porata.
Sopii ritilämalleille: H och J.
Pintakäsittely: Kuumasinkitty
| Ritilämalli | Ritilän korkeus (mm) | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| H3, H4, H6, H9 | 20-25 | Fzv | 163362511 | |
| H3, H4, H6, H9 | 30-35 | Fzv | 163362521 | |
| H3, H4, H6, H9 | 40-45 | Fzv | 163362531 | |
| H3, H4, H6, H9 | 50 | Fzv | 163362541 | |
| J9 | 20-25 | Fzv | 163442511 | |
| J9 | 30-35 | Fzv | 163442521 | |
| J9 | 40-45 | Fzv | 163442531 | |
| J9 | 50 | Fzv | 163442541 |

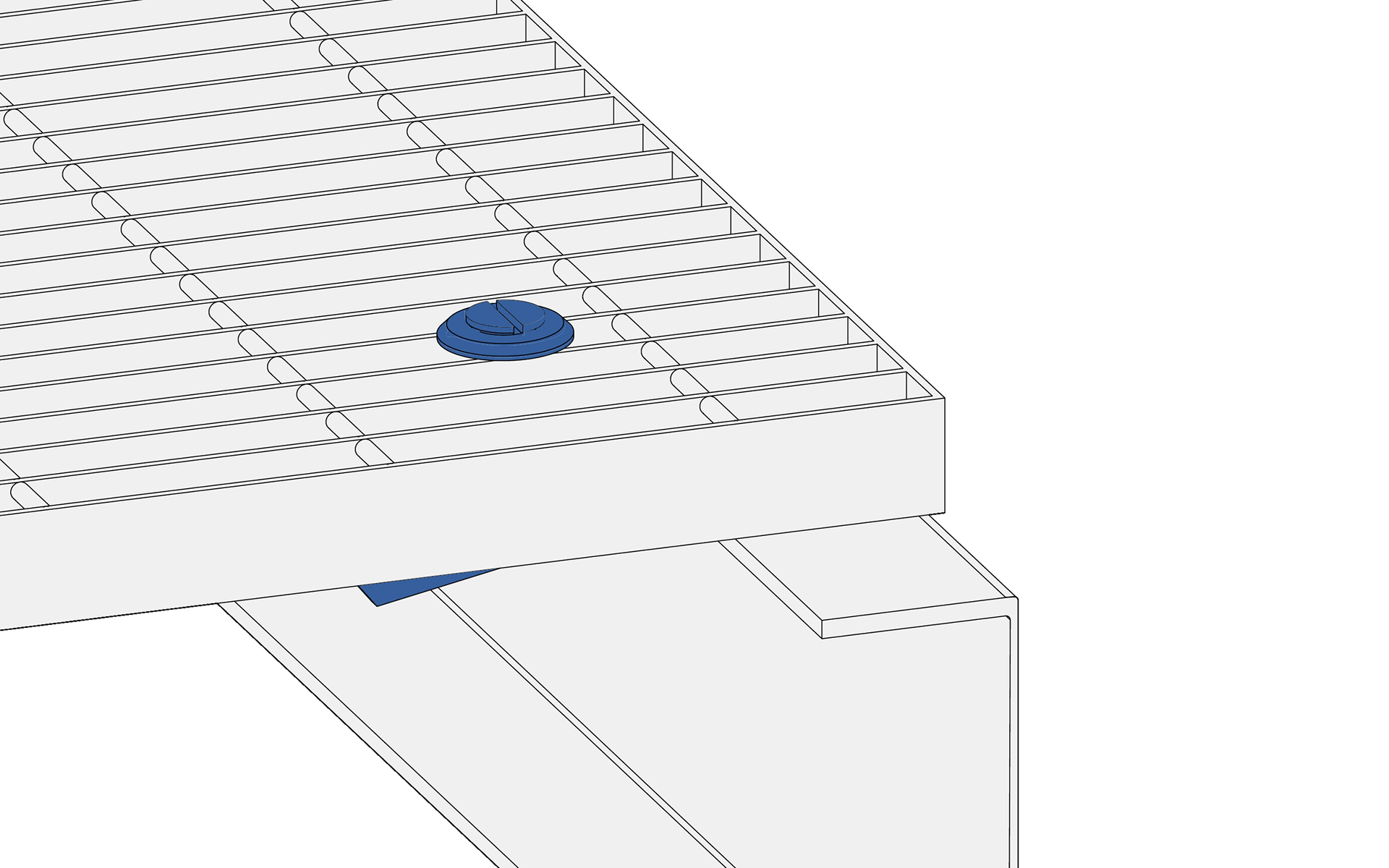

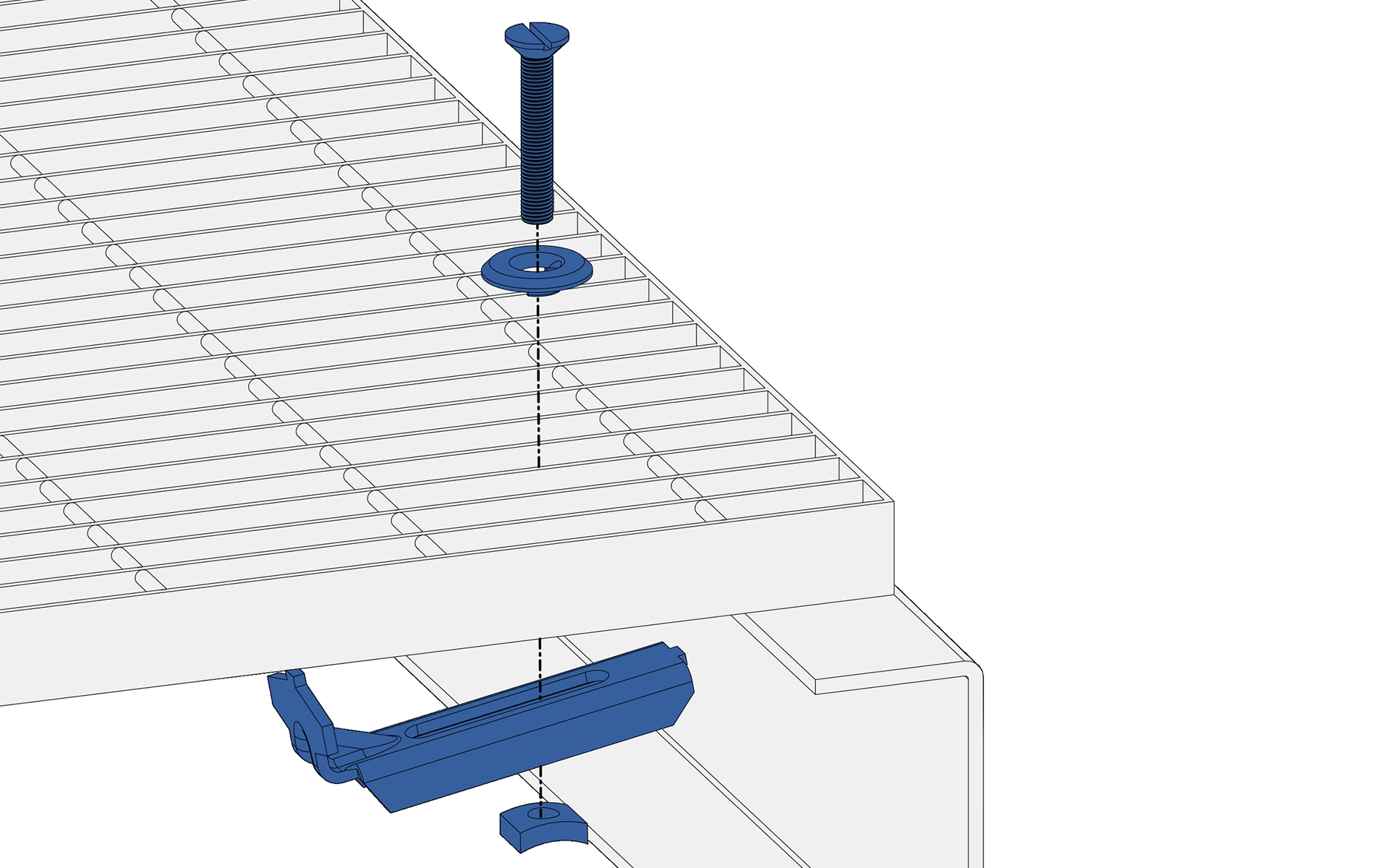

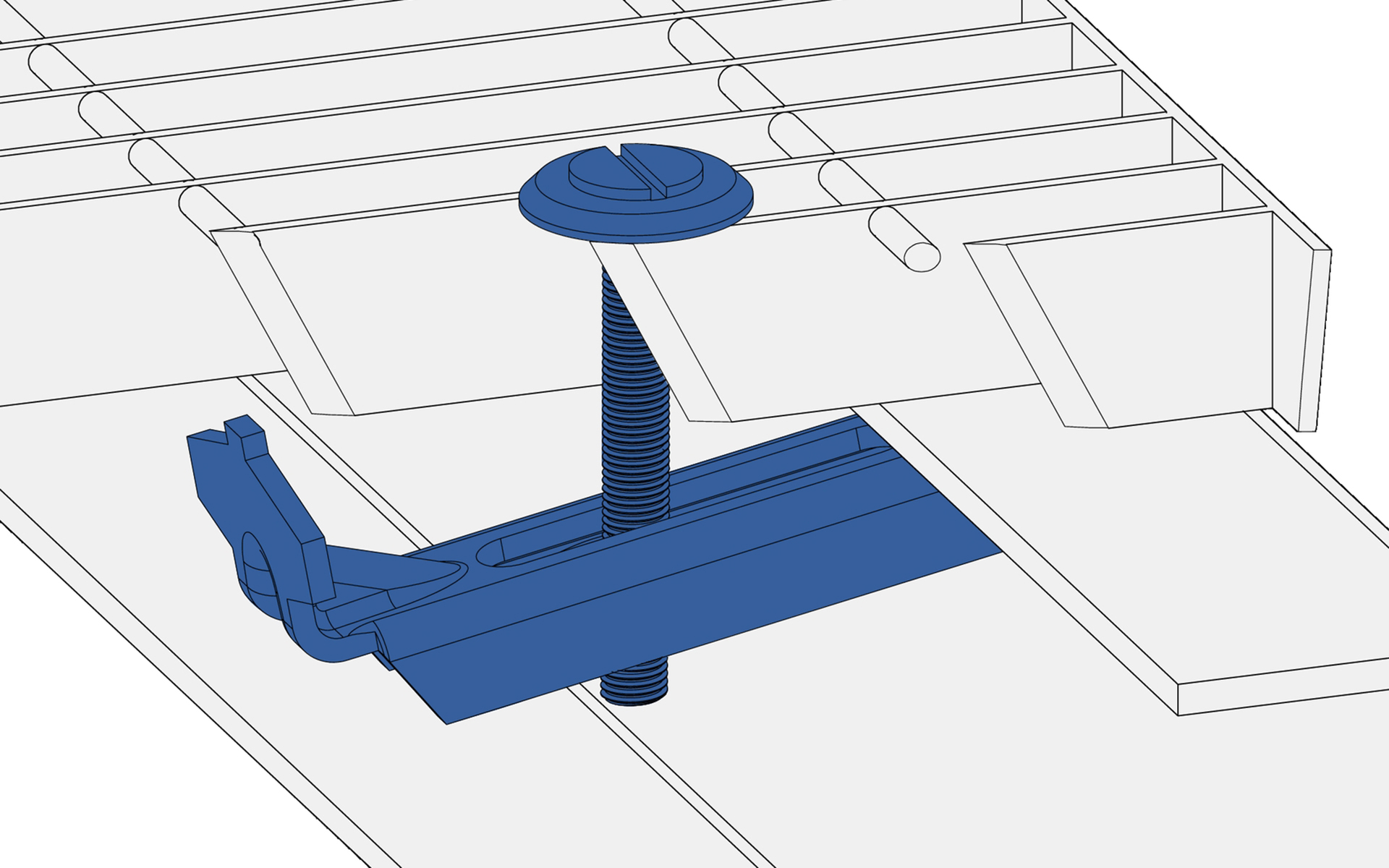

Täydellinen neliosainen yleiskiinnike pienisilmäiselle ritilälle. Erikoisyläosa, alaosa, ruuvi ja mutteri. Ruuvien pituudet 50 ja 70 mm. Alustaa ei tarvitse porata.
Sopii ritilämalleille: A, B, D och N.
Pintakäsittely: Kuumasinkitty- tai ruostumaton teräs laatu EN 1.4404
| Ritilämalli | Ritilän korkeus (mm) | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| B, D, N, A22x22 | 20 | Fzv | 163280011 | |
| B, D, N, A22x22 | 20 | Rf | 163280012 | |
| B, D, N, A22x22 | 25-40 | Fzv | 163280031 | |
| B, D, N, A22x22 | 25-40 | Rf | 163280032 |

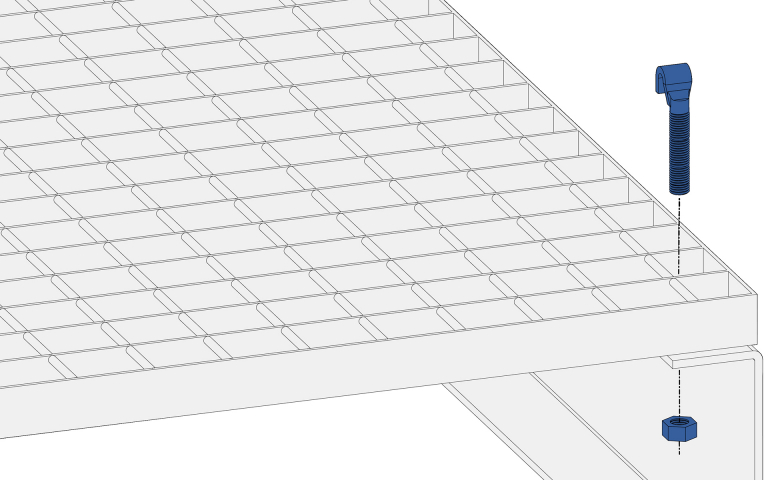

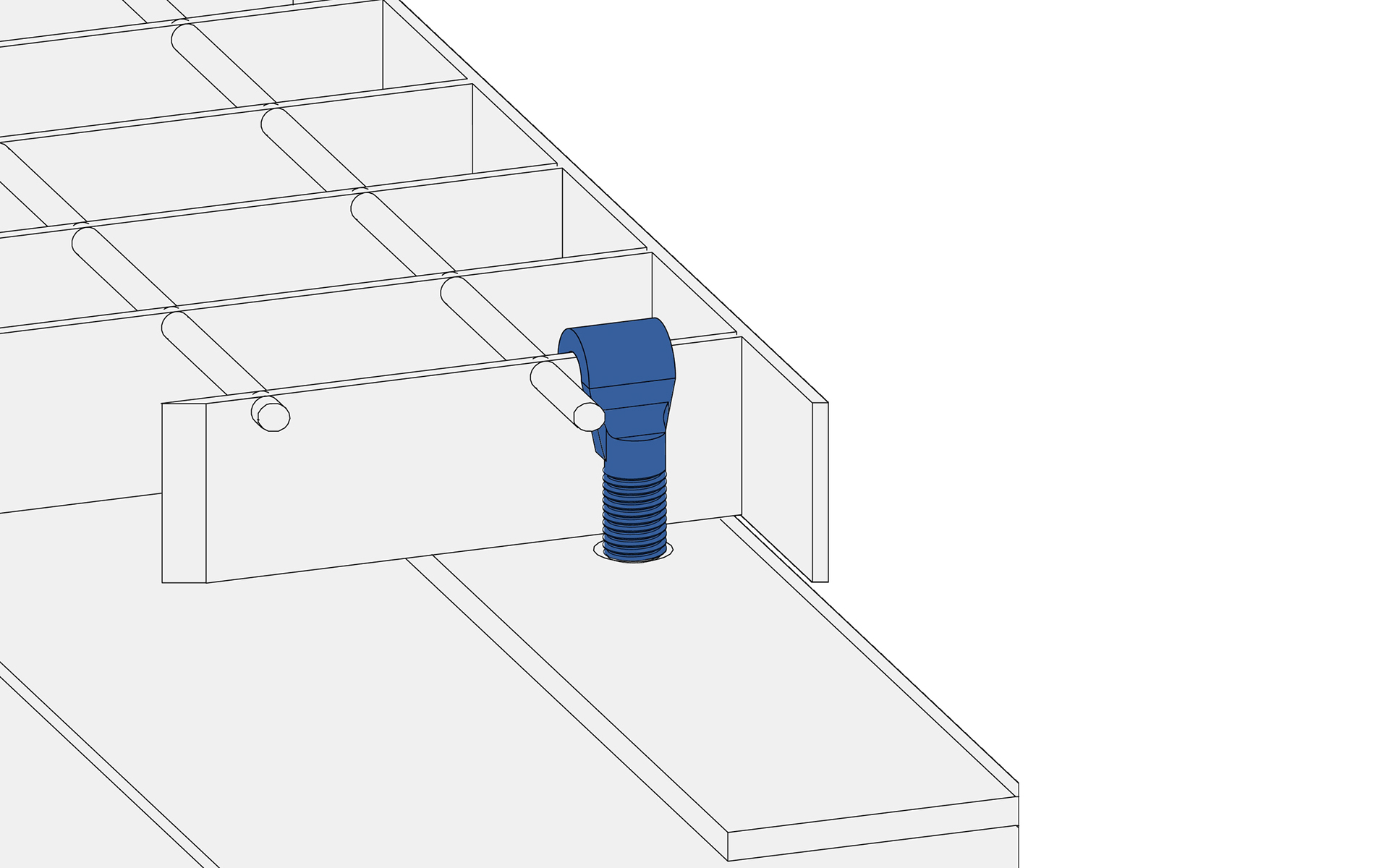

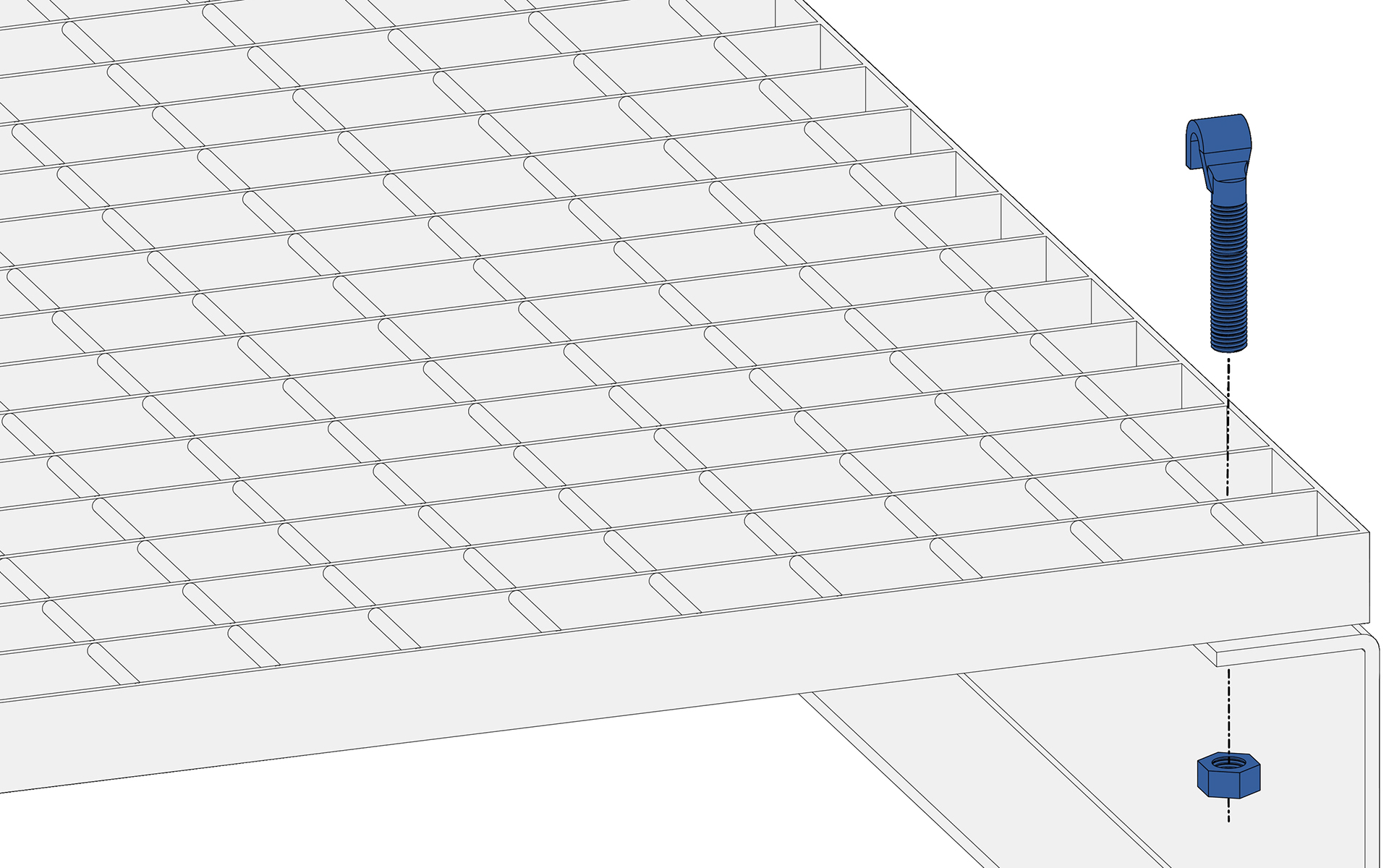

Täydellinen 3-osainen J-koukku. J-koukku, aluslevy ja mutteri. Sopii kaikille ritilöille ja A-ritilöille. Ruuvien pituudet 38, 48, 58, 68 ja 78 mm. Alustaan on porattava reikä.
Sopii ritilämalleille: A, B, D, F, H, I, J och N.
Pintakäsittely: sinkki/nikkeli
| Koko | Kierrepituus (mm) | Ritilän korkeus (mm) | Tuotenro | Varastotuote |
|---|---|---|---|---|
| M8 x 38 | 20 | <20 | 163603801 | |
| M8 x 48 | 20 | 25-30 | 163604801 | |
| M8 x 58 | 20 | 35-40 | 163605801 | |
| M8 x 68 | 20 | 45-50 | 163606801 | |
| M8 x 78 | 20 | 55-60 | 163607801 |

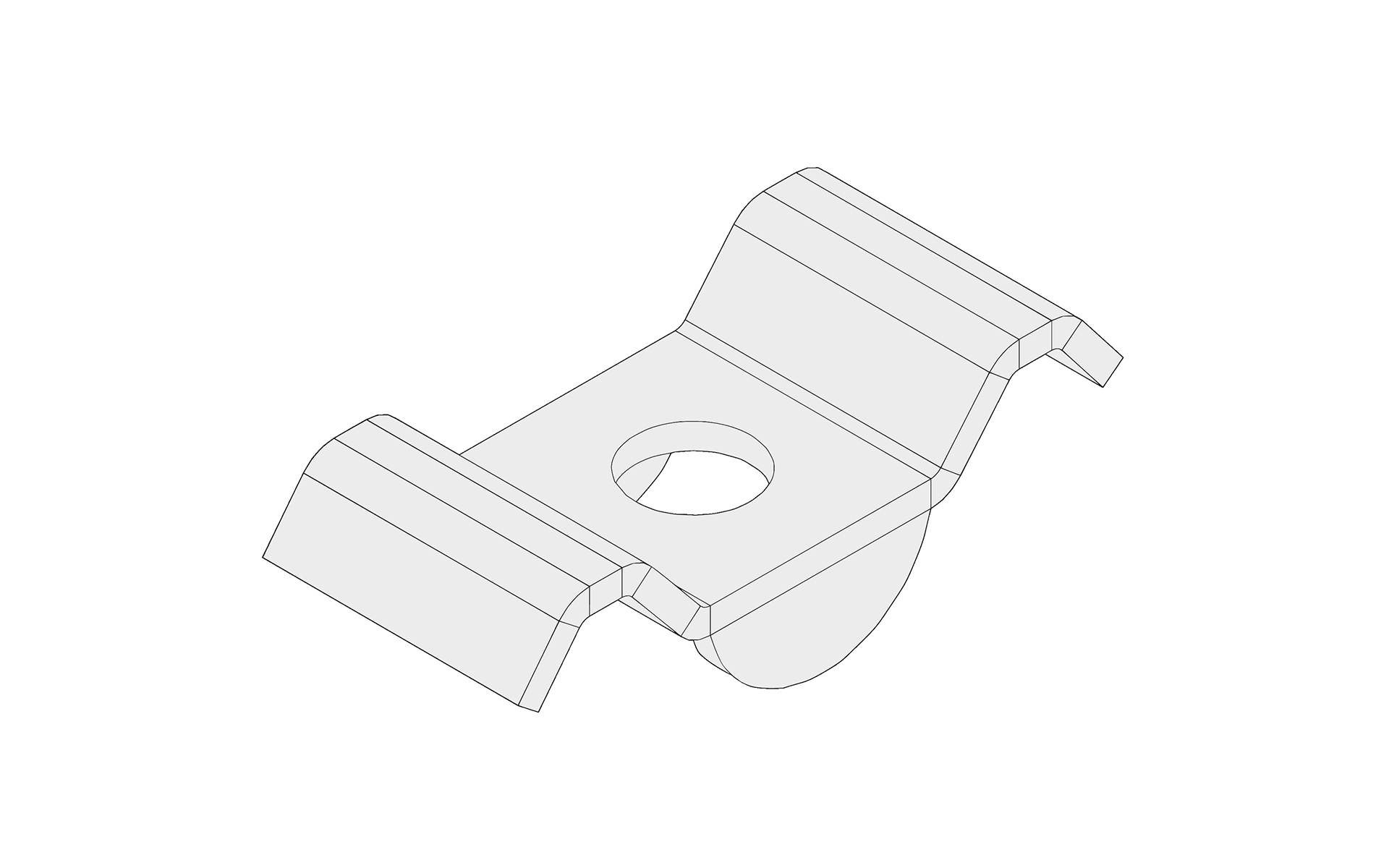

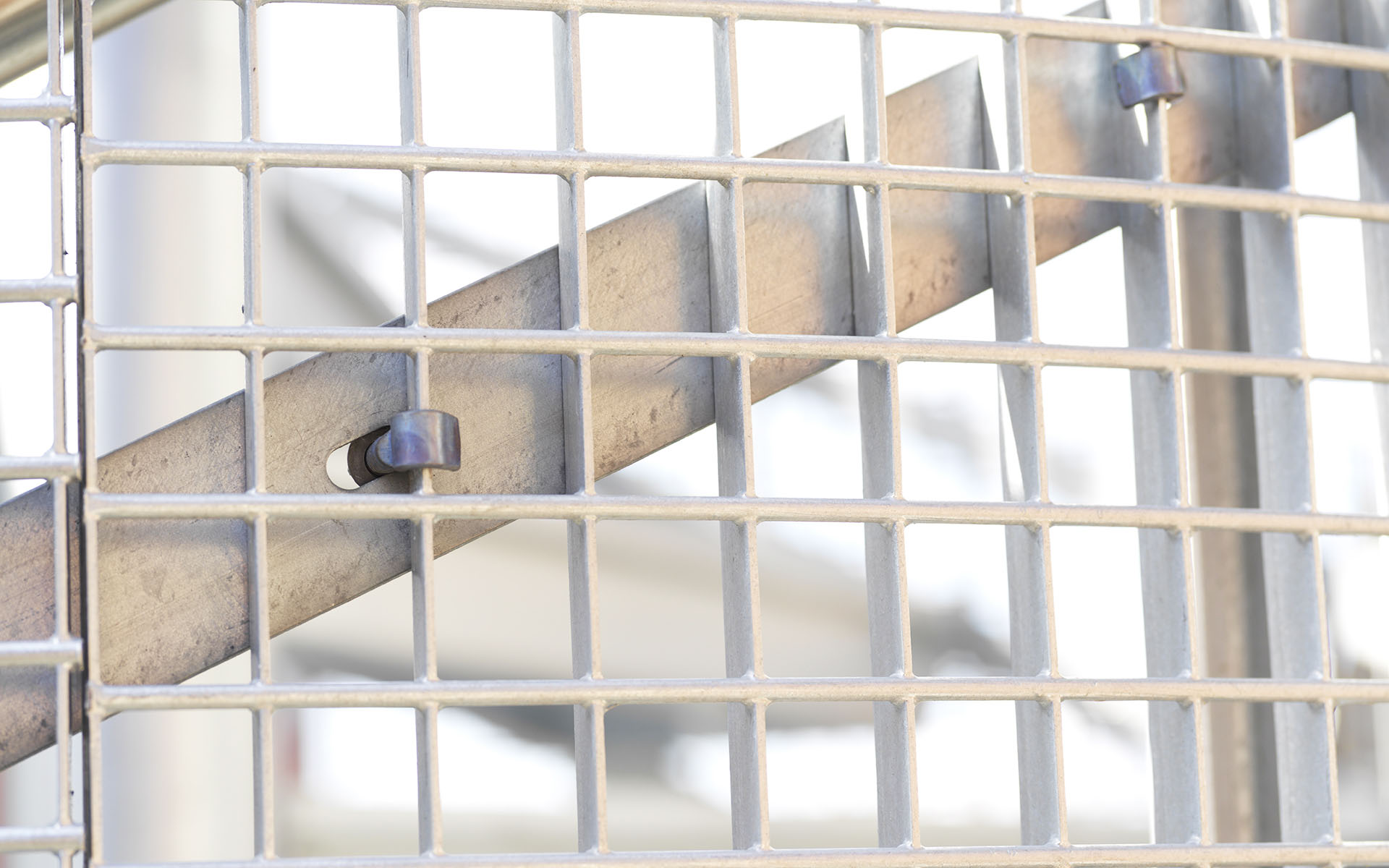

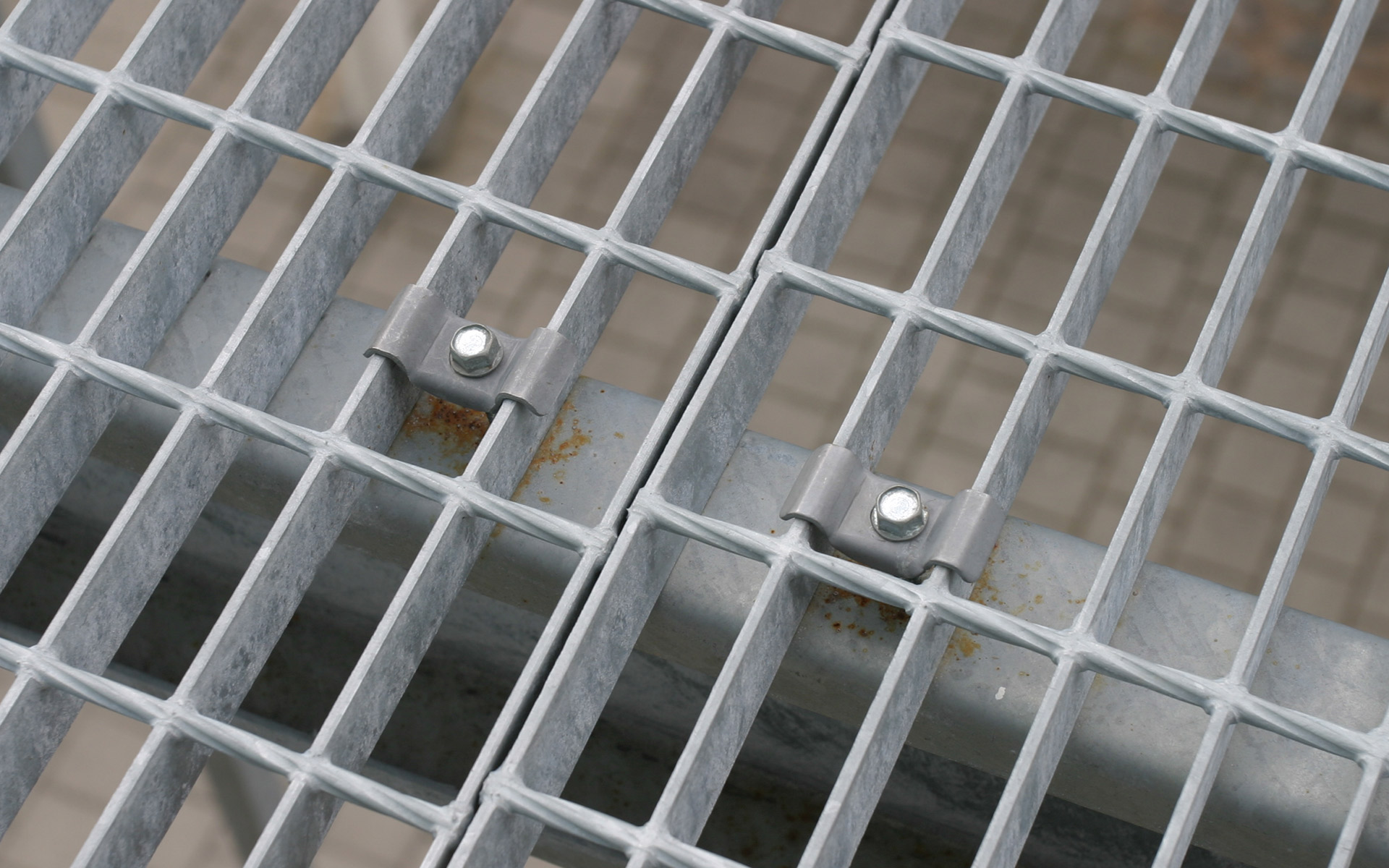

Erilliset kiinnitysosat ritilälle
Kiinnitysosia ritilälevyille on saatavana sekä kokonaisuuksina että erillisosina. Ritilälevyjen sitomiseen on saatavana sinkilöitä. Vakiopakkaus erillisiä kiinnitysosia on 100 osaa per laatikko.
HUOM! Yläosaa 22 x 20 mm ei voi käyttää yhdessä ruuvien M8x50–M8x80 mm kanssa.
Pintakäsittely: kuumasinkitty, ZM310 tai ruostumaton A4
| Ritilämalli | Koko (mm) | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| D4, D9, A22x22 | 22 x 20 | Fzv | 163222001 | |
| F4, F9 | 25 x 20 | Fzv | 163252001 | |
| H3, H4, H6, H9 | 33 x 20 | ZM310 | 163332001 | |
| H3, H4, H6, H9 | 33 x 20 | Rf | 163332002 | |
| J9 | 41 x 30 | ZM310 | 163413001 |

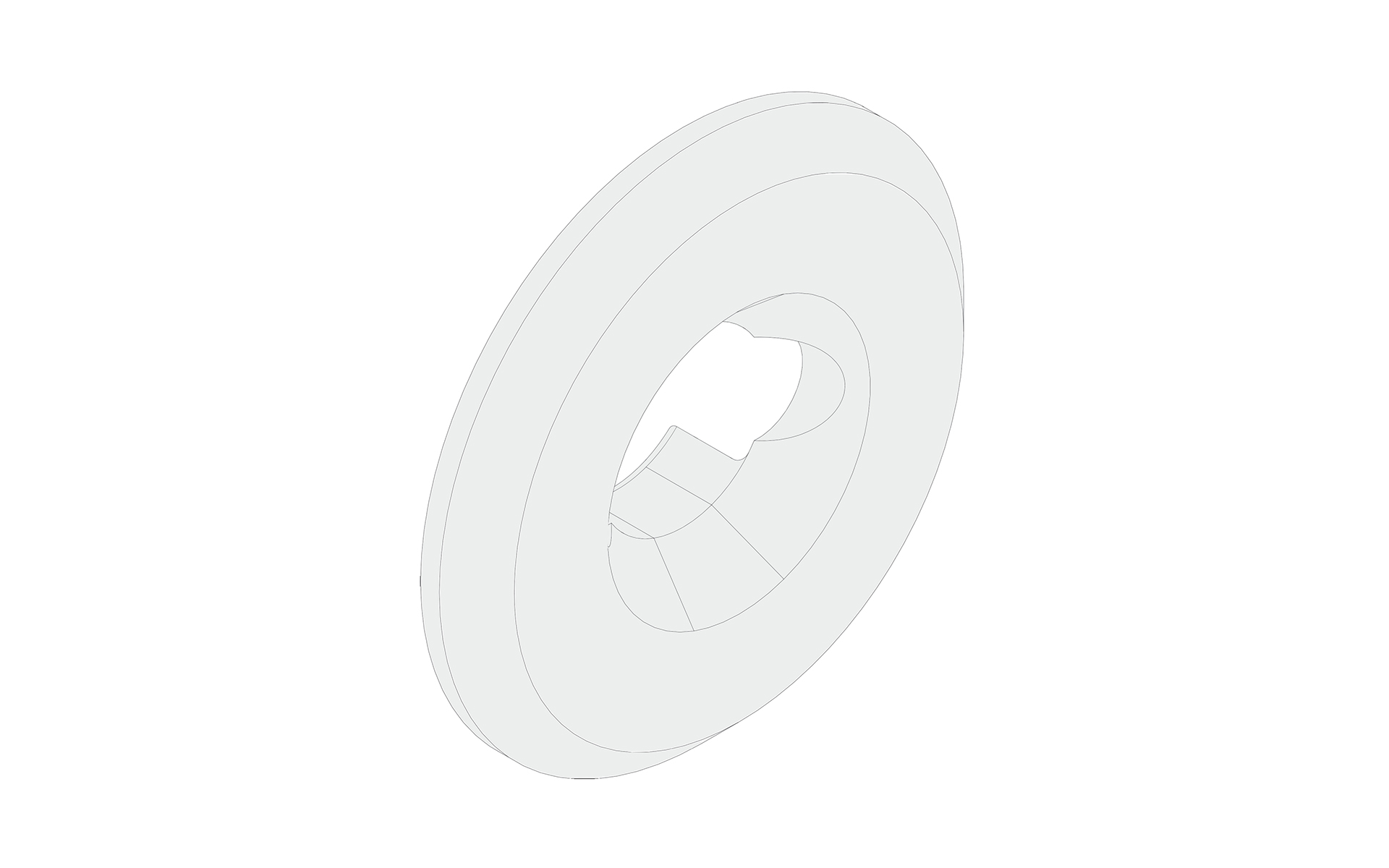

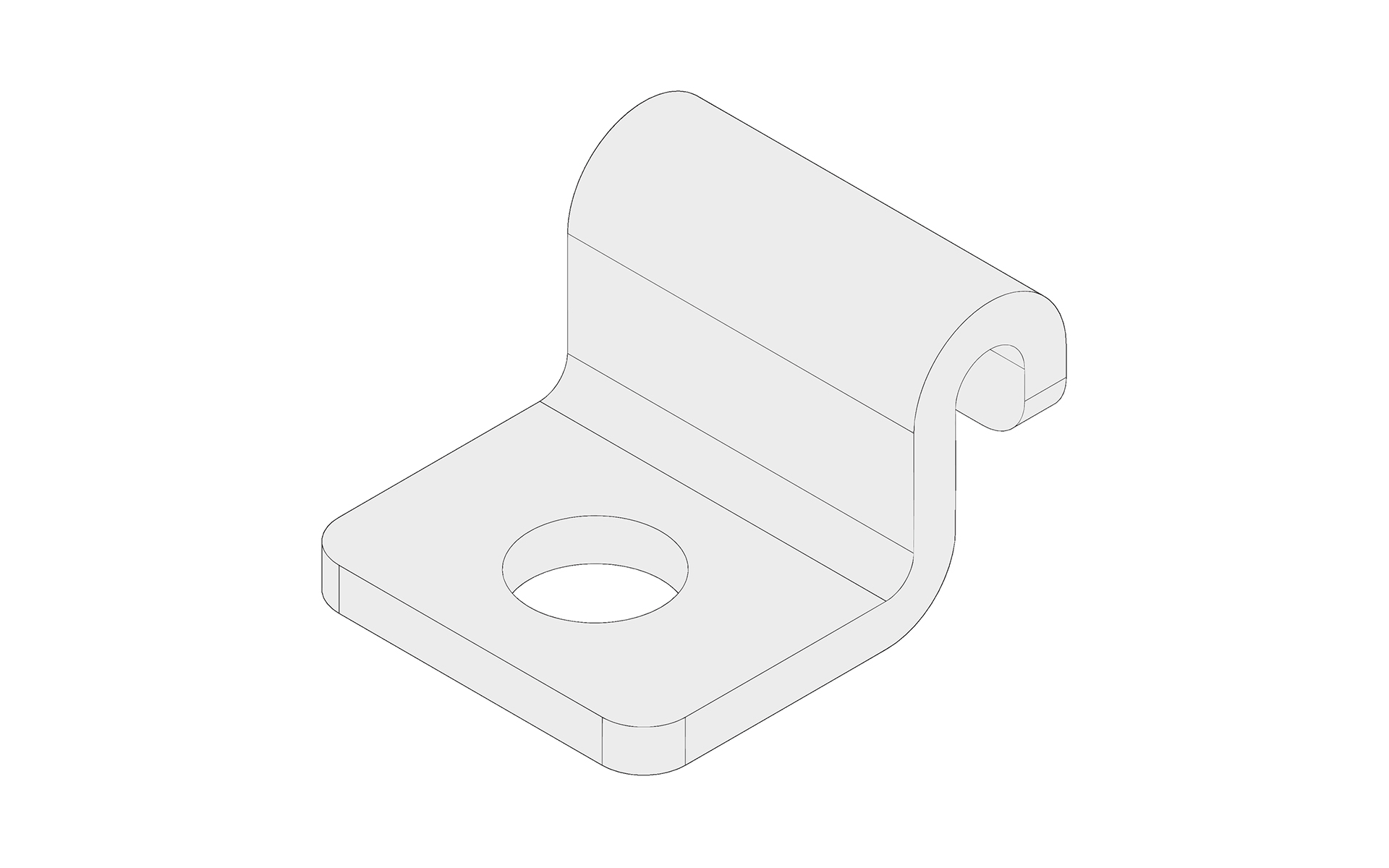

Pintakäsittely: ZM310 tai ruostumaton A4
| Ritilämalli | Koko (mm) | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| B, D, N, A22x22 | 28 | ZM310 | 163280001 | |
| B, D, N, A22x22 | 28 | Rf | 163280002 |

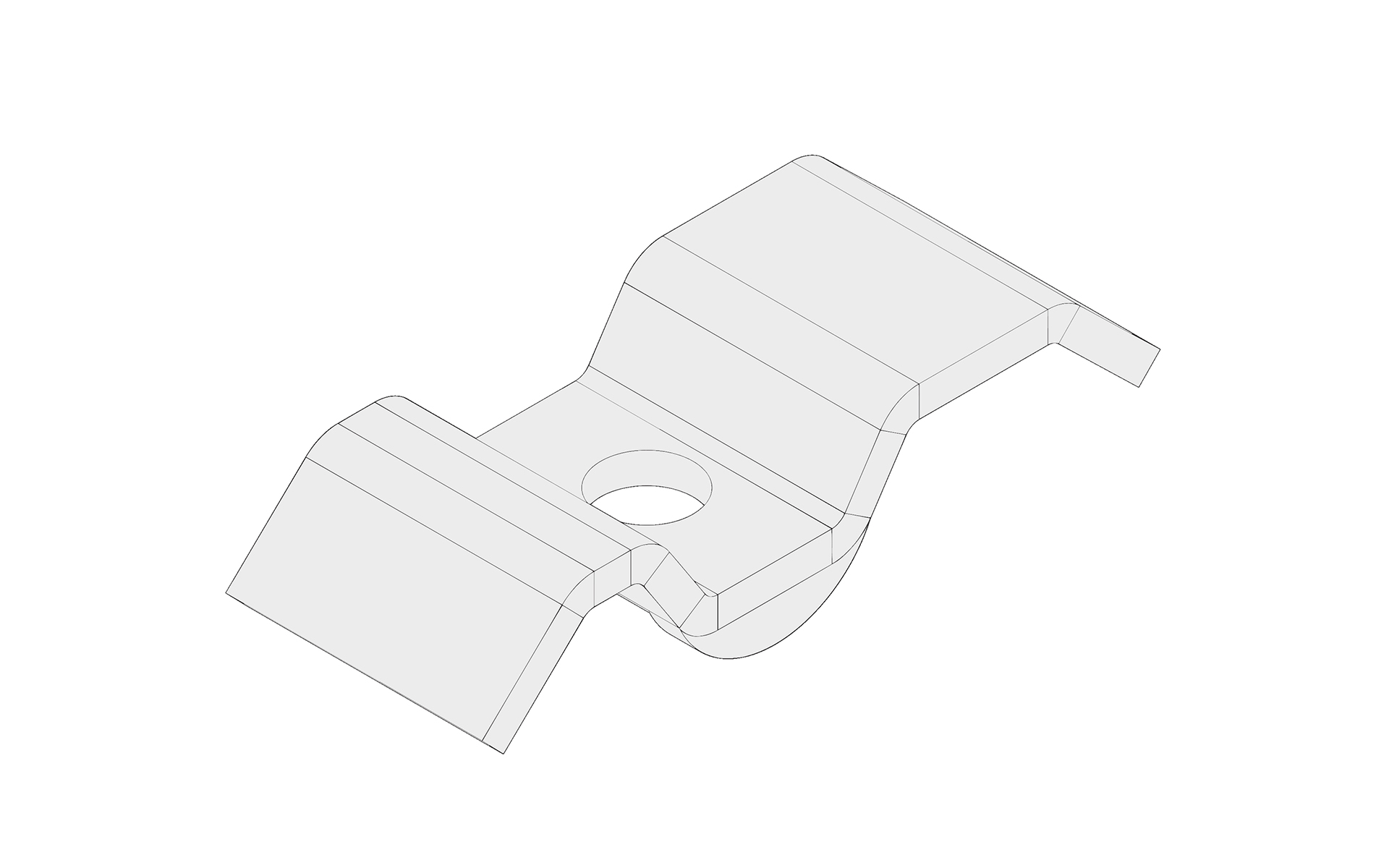

Pintakäsittely: ZM310
| Ritilämalli | Koko (mm) | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| H3, H4, H6, H9 | 36 x 25 | ZM310 | 163362501 | |
| J9 | 44 x 25 | ZM310 | 163442501 |
Pintakäsittely: ZM310
| Ritilämalli | Koko (mm) | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| HN9-T, JN9-T | 48 x 30 | ZM310 | 163483001 |

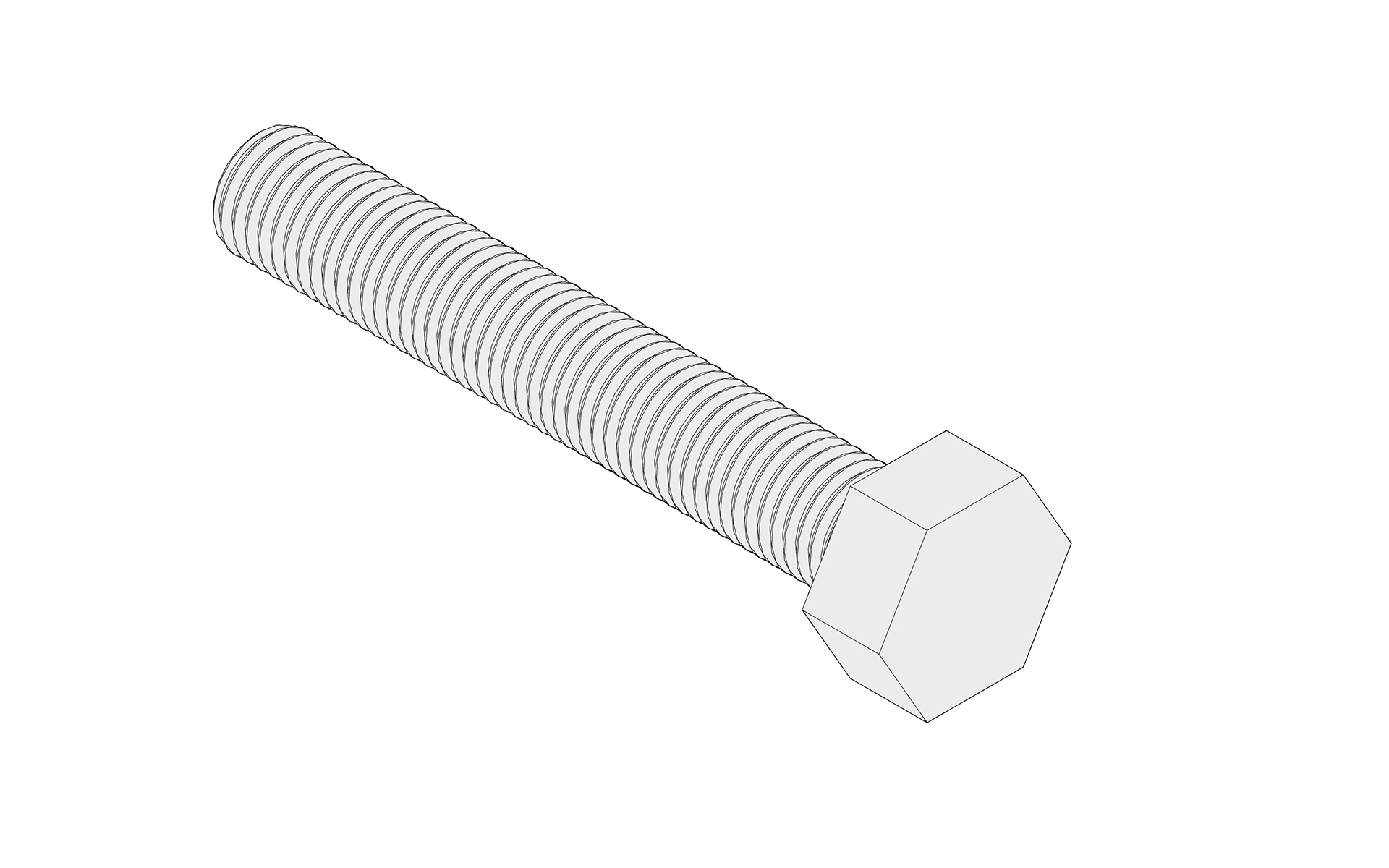

Pintakäsittely: kuumasinkitty, Zn/Ni tai ruostumaton A4
| Ritilän korkeus (mm) | Koko | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| 20-25 | M8 x 50 | Zn/Ni | 163605001 | |
| 30-35 | M8 x 60 | Fzv | 163606001 | |
| 30-35 | M8 x 60 | Rf | 163606002 | |
| 40-45 | M8 x 70 | Fzv | 163607001 | |
| 40-45 | M8 x 70 | Rf | 163607002 | |
| 50 | M8 x 80 | Fzv | 163608001 |

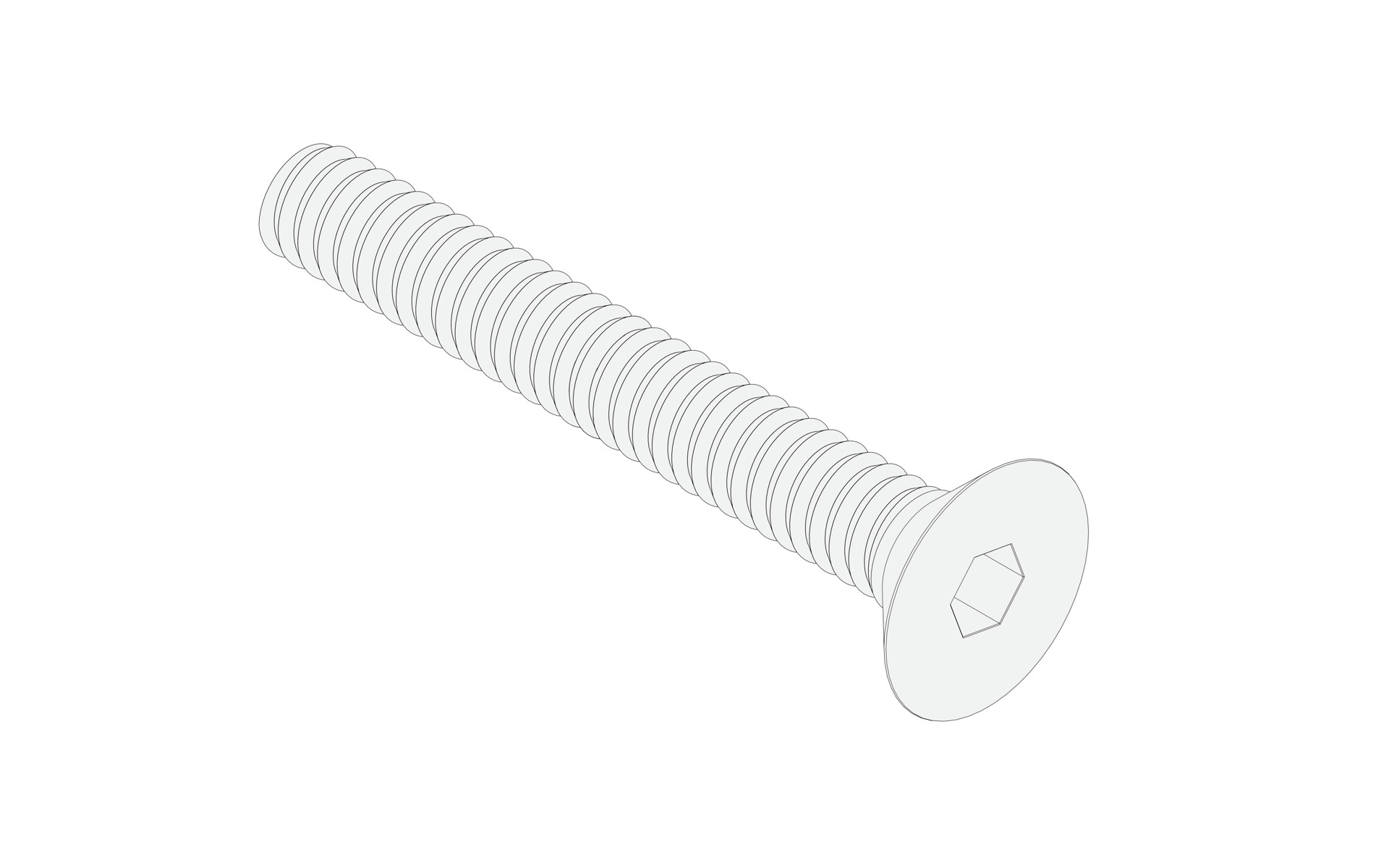

Ritilämallille: H3, H4, H6, H9, J9
Pintakäsittely: Zn/Ni, kuumasinkitty tai ruostumaton A4
| Ritilän korkeus (mm) | Koko | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| 20-25 | M8 x 50 | Zn/Ni | 1636050041 | |
| 20-25 | M8 x 50 | Rf | 1636050042 | |
| 30-40 | M8 x 70 | Fzv | 1636070041 | |
| 30-40 | M8 x 70 | Rf | 1636070042 |

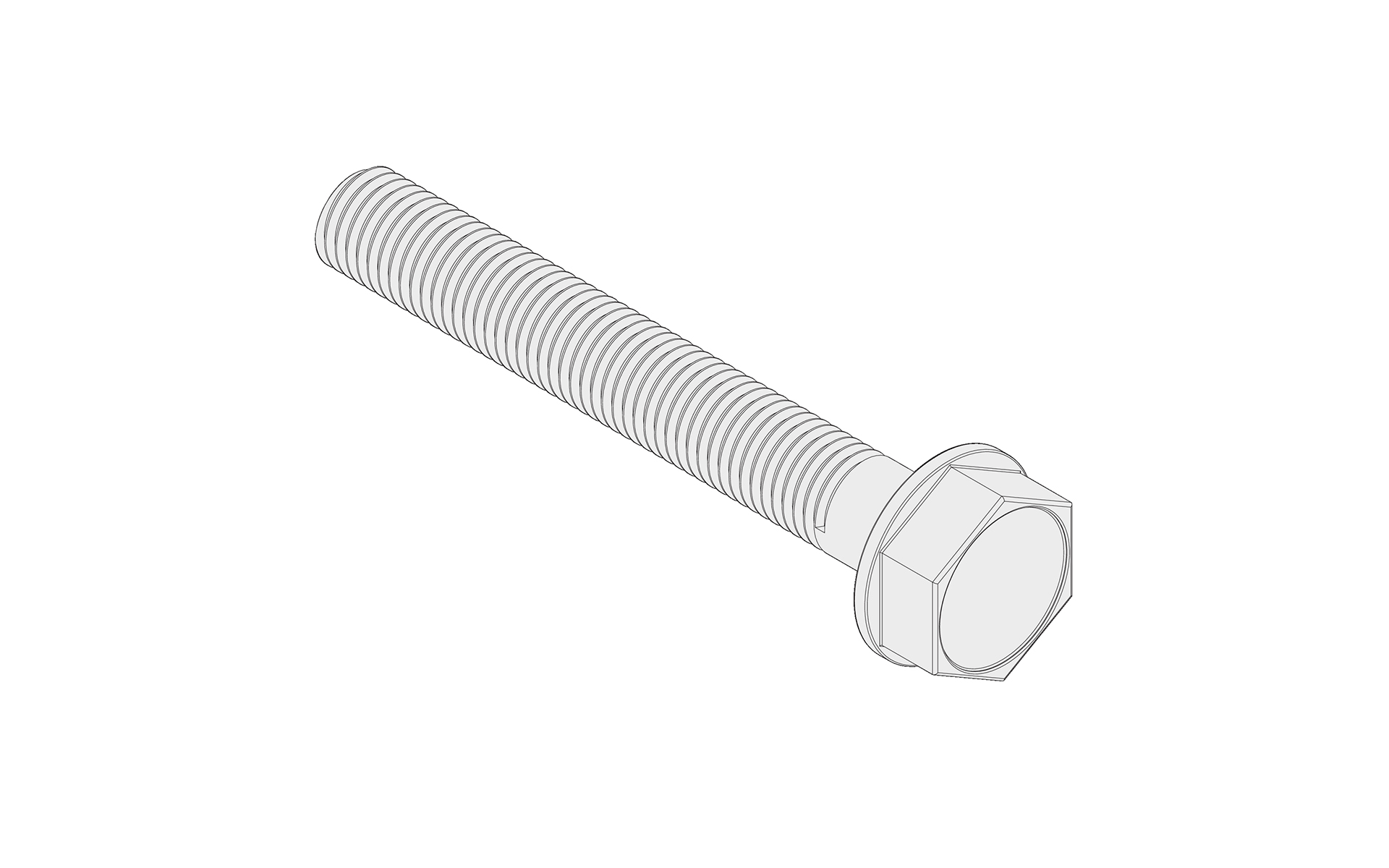

Pintakäsittely: sinkki/nikkeli
| Ritilän korkeus (mm) | Koko | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| 20-30 | M8 x 50 | Zn/Ni | 163615001 |
Porauskapasiteetti: enintään 6 mm:n ainepaksuus
Pintakäsittely: sinkki/nikkeli
| Ritilän korkeus (mm) | Koko | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| 20-30 | 6,3 x 50 | Zn/Ni | 163145001 |

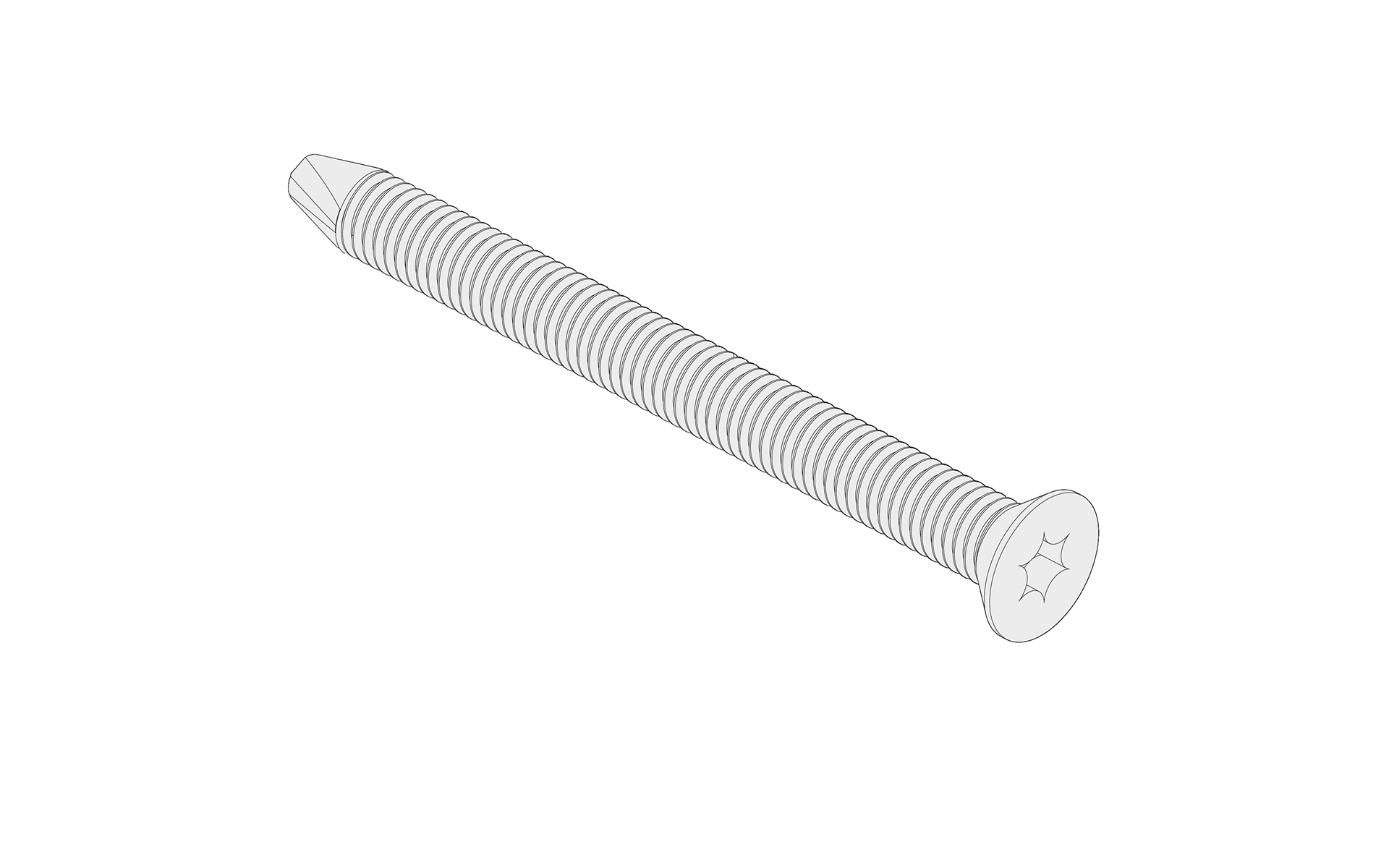

Torx T30. Porauskapasiteetti: enintään 6 mm:n ainepaksuus
Pintakäsittely: sinkki/nikkeli
| Ritilän korkeus (mm) | Koko (mm) | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| 25-35 | 6,3 x 60 | Zn/Ni | 163636001 |

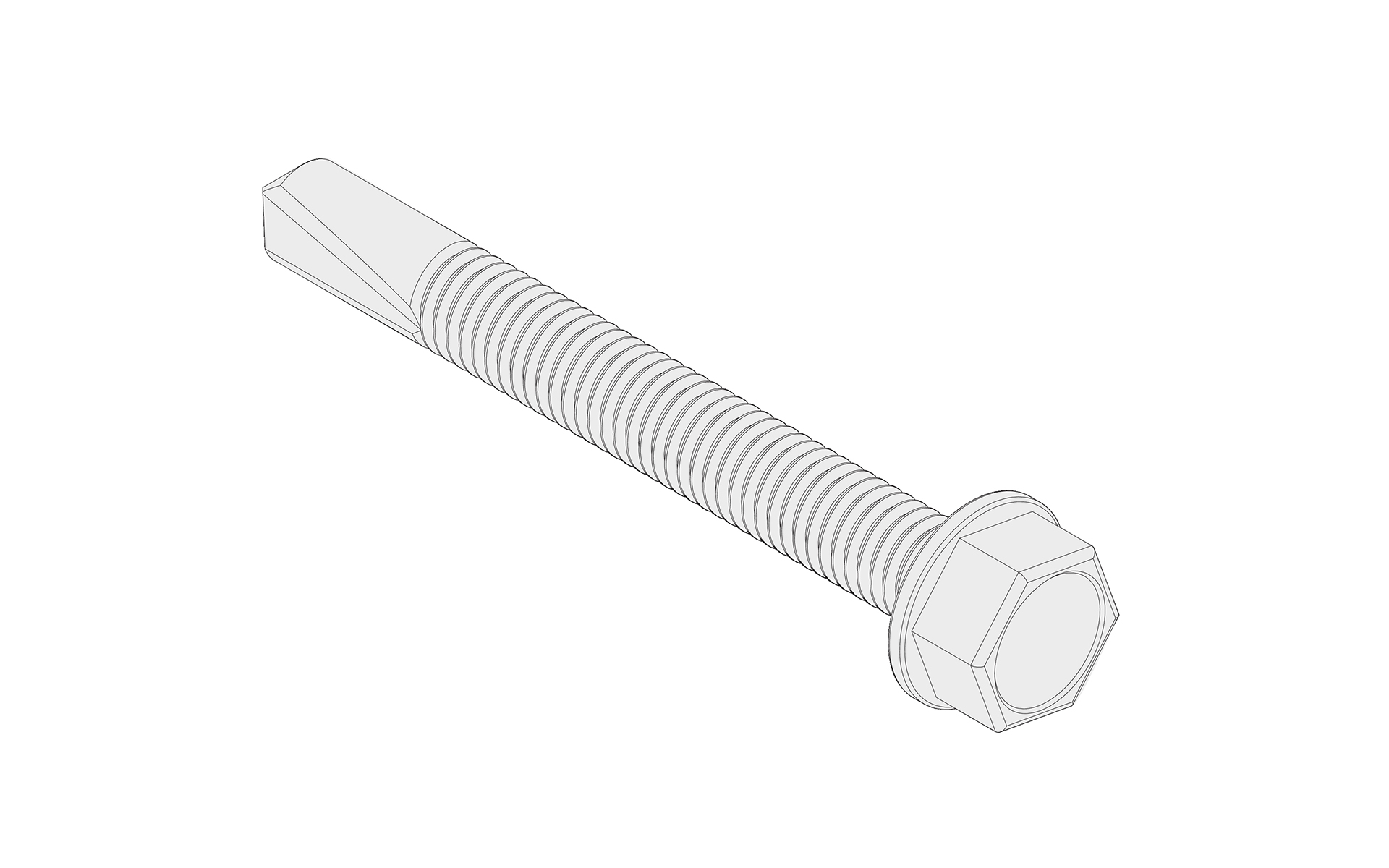

Poraruuvi. Varsi ja kanta ruostumatonta terästä A2, poranterä hiiliterästä.. Porauskapasiteetti: enintään 12 mm:n ainepaksuus
Pintakäsittely: Ruostumaton
| Ritilän korkeus (mm) | Koko | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| 20-25 | 5,5 x 50 | Rf | 163555002 | |
| 30-40 | 5,5 x 65 | Rf | 163556502 |

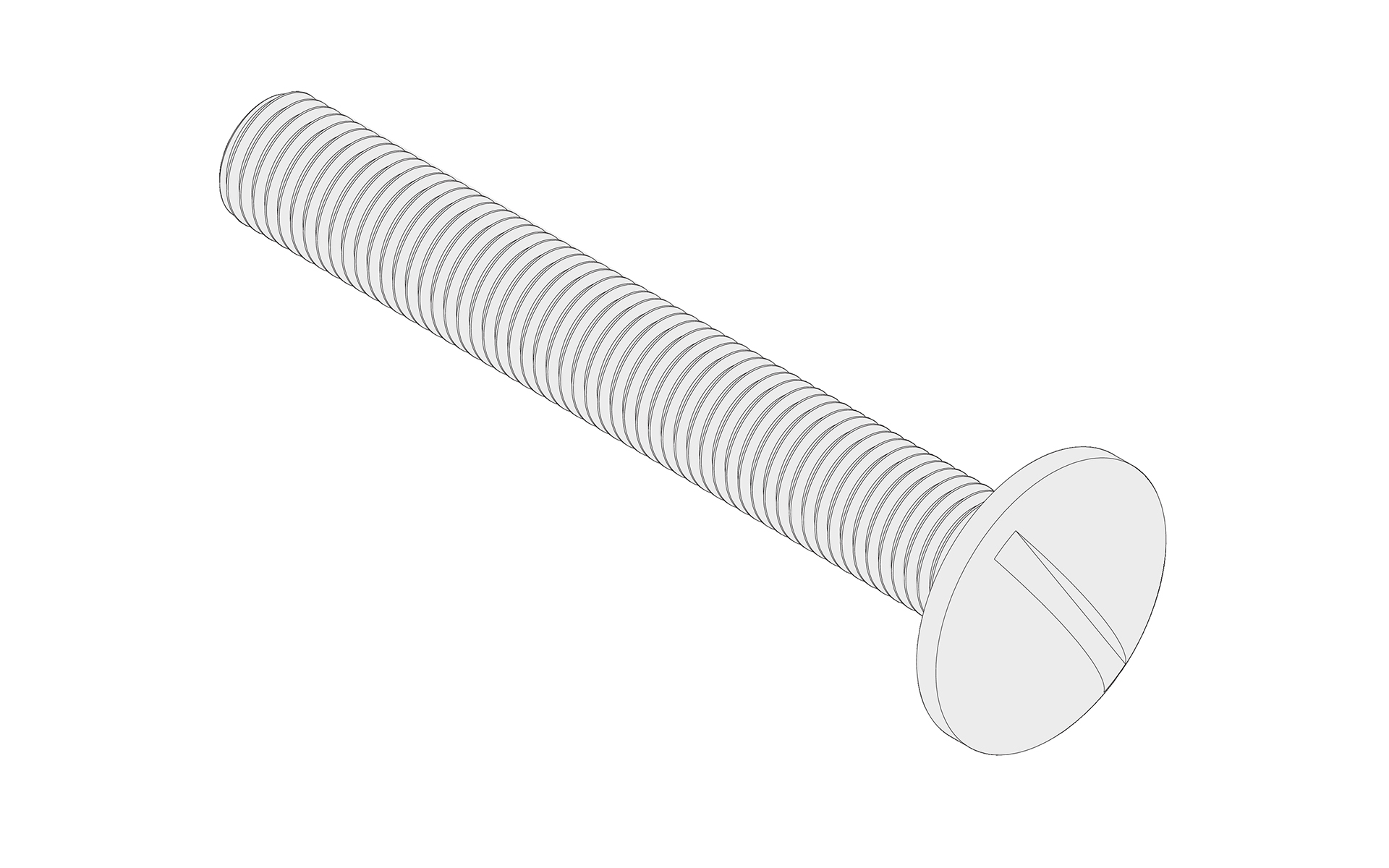

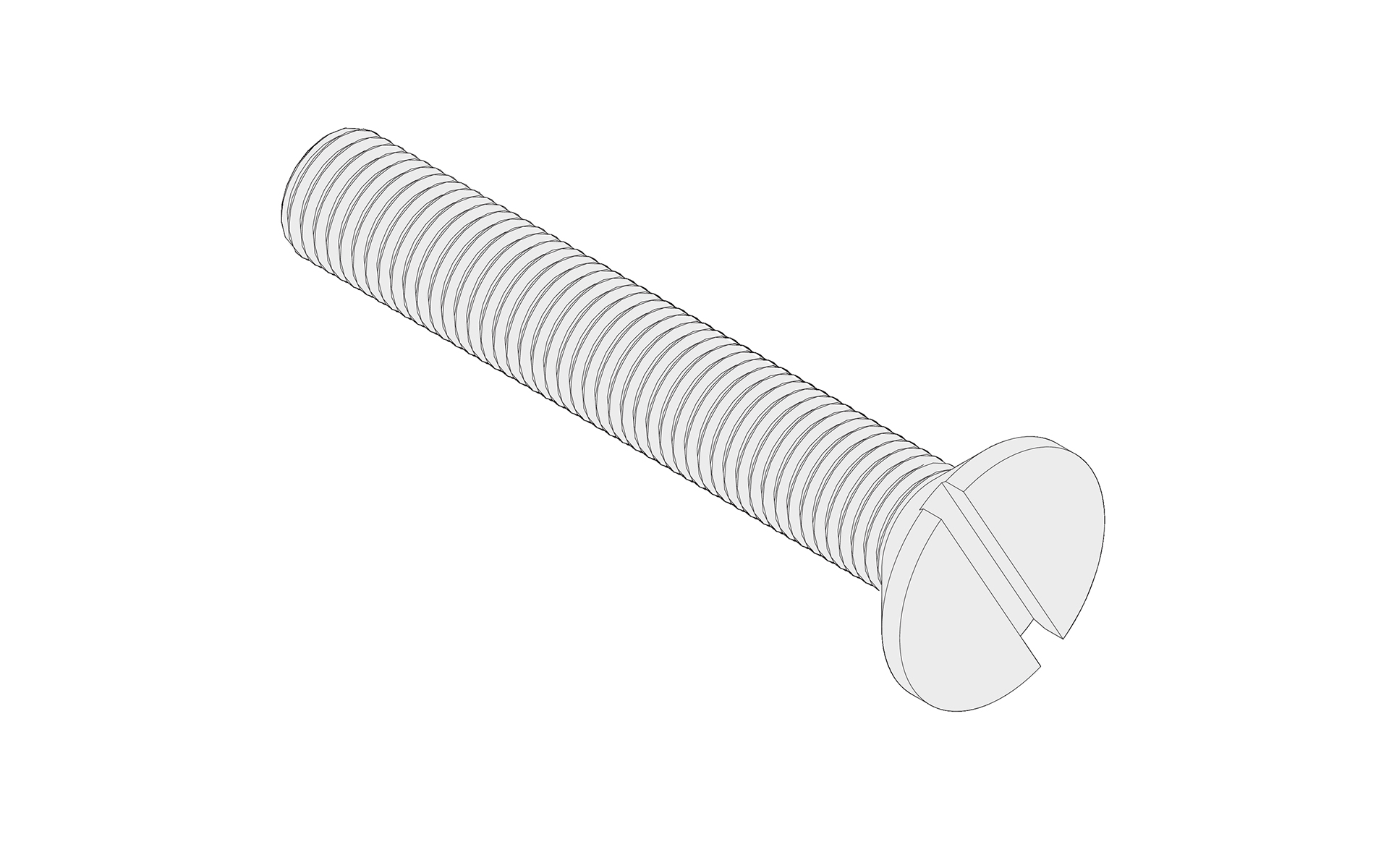

Kupukantainen uraruuvi.
Pintakäsittely: Ruostumaton A2
| Ritilämalli | Koko (mm) | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| A33x11 korkeus 20-40 mm | M8 x 60 | Rf | 164608602 |
Pintakäsittely: sinkki/nikkeli
| Nimike | Koko (mm) | Tuotenro | Varastotuote |
|---|---|---|---|
| Pora itsekierteittäville ruuveille | 7,6 | 16376 |

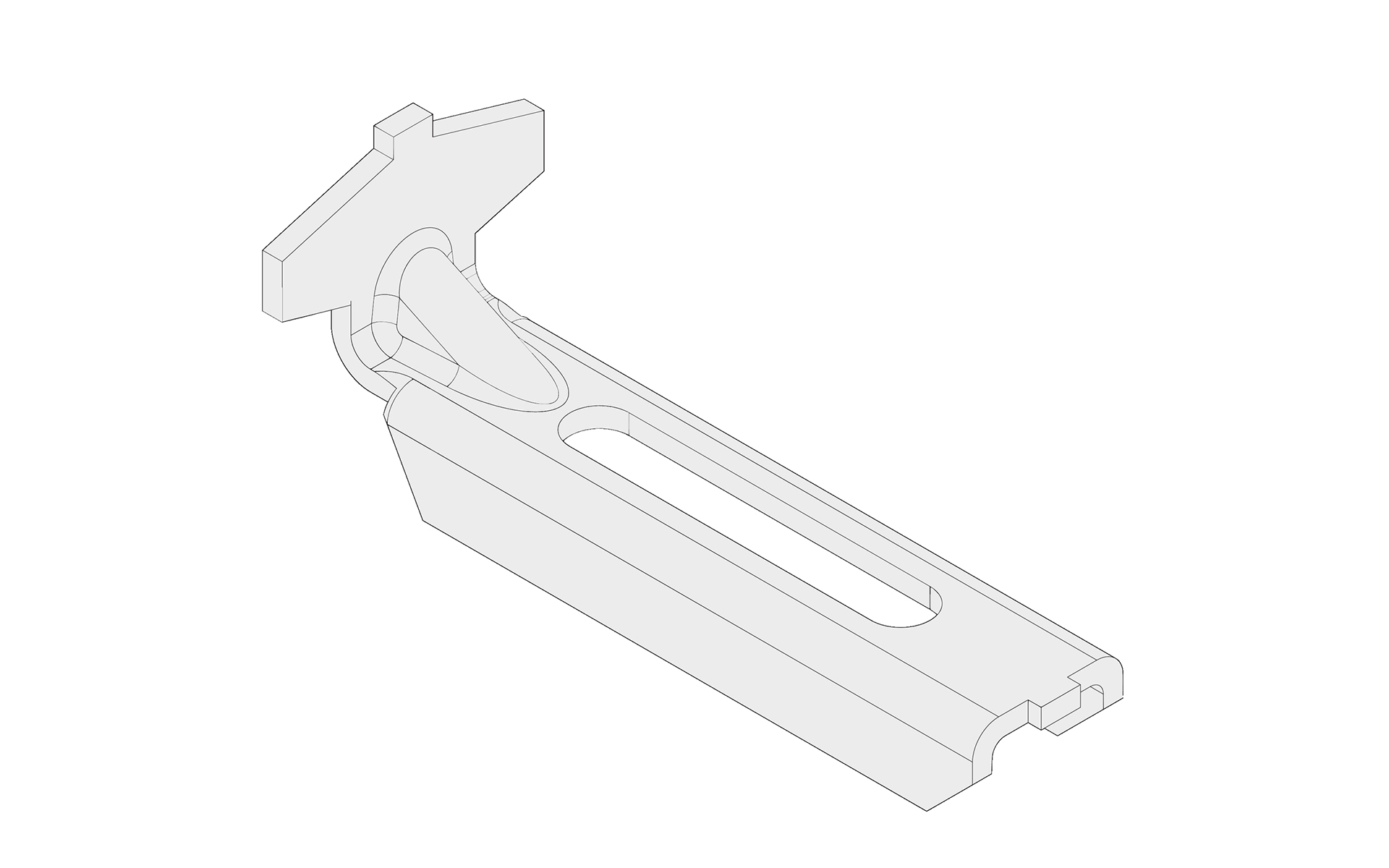

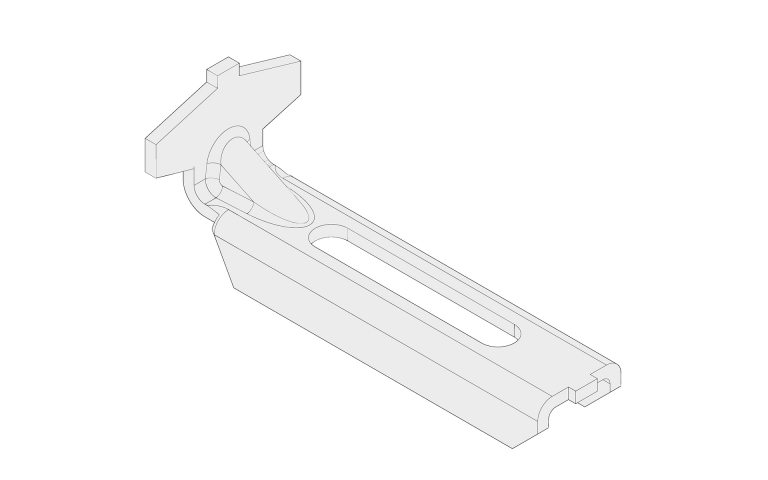

Pintakäsittely: ZM310 tai ruostumaton A4
| Ritilämalli | Koko (mm) | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| A, B, D, F, H, N | 40 mm | ZM310 | 163400001 | |
| A, B, D, F, H, N | 40 mm | Rf | 163400002 | |
| J, HN9-T, JN9-T | 50 mm | ZM310 | 163500001 | |
| J, HN9-T, JN9-T | 50 mm | Rf | 163500002 |

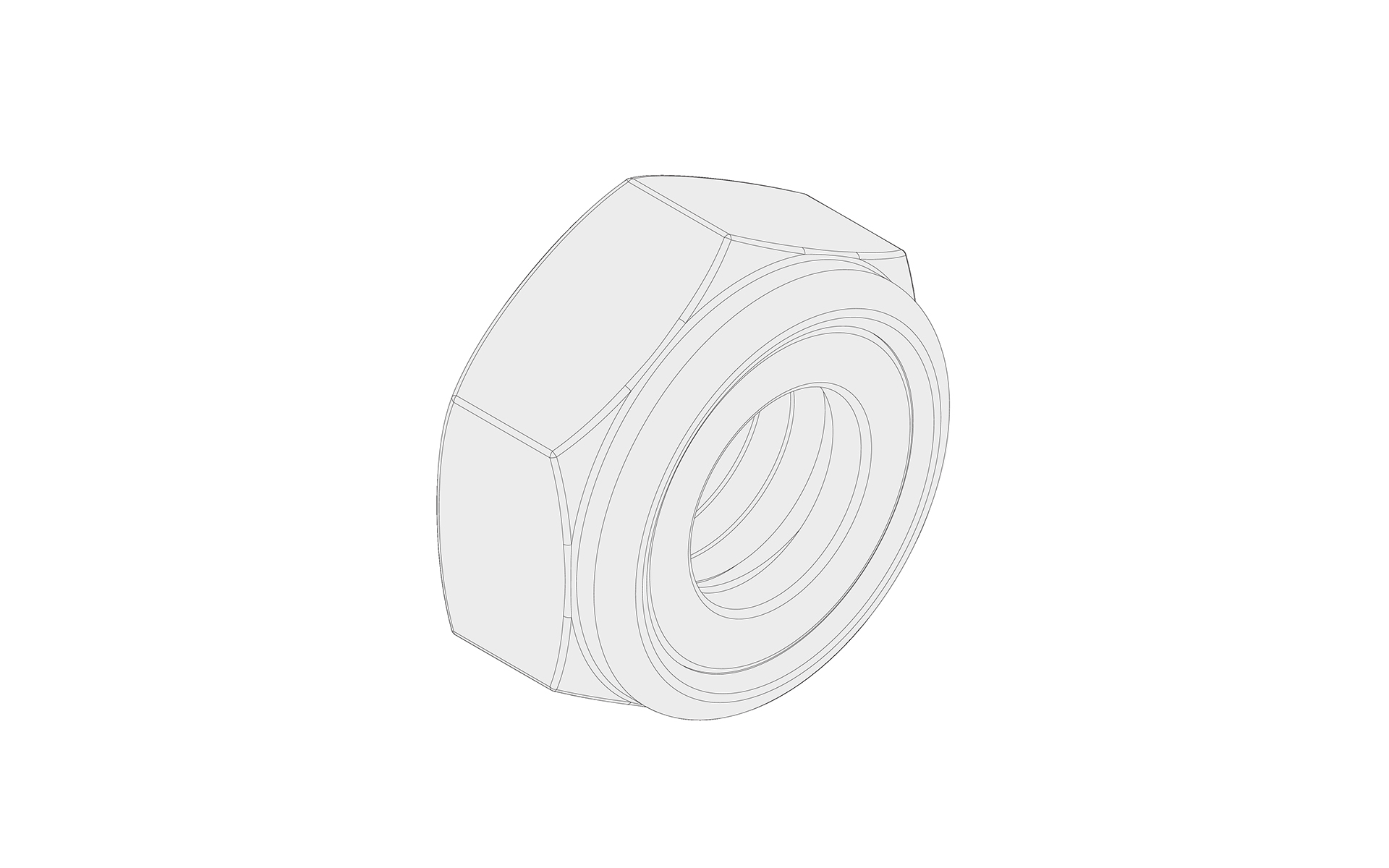

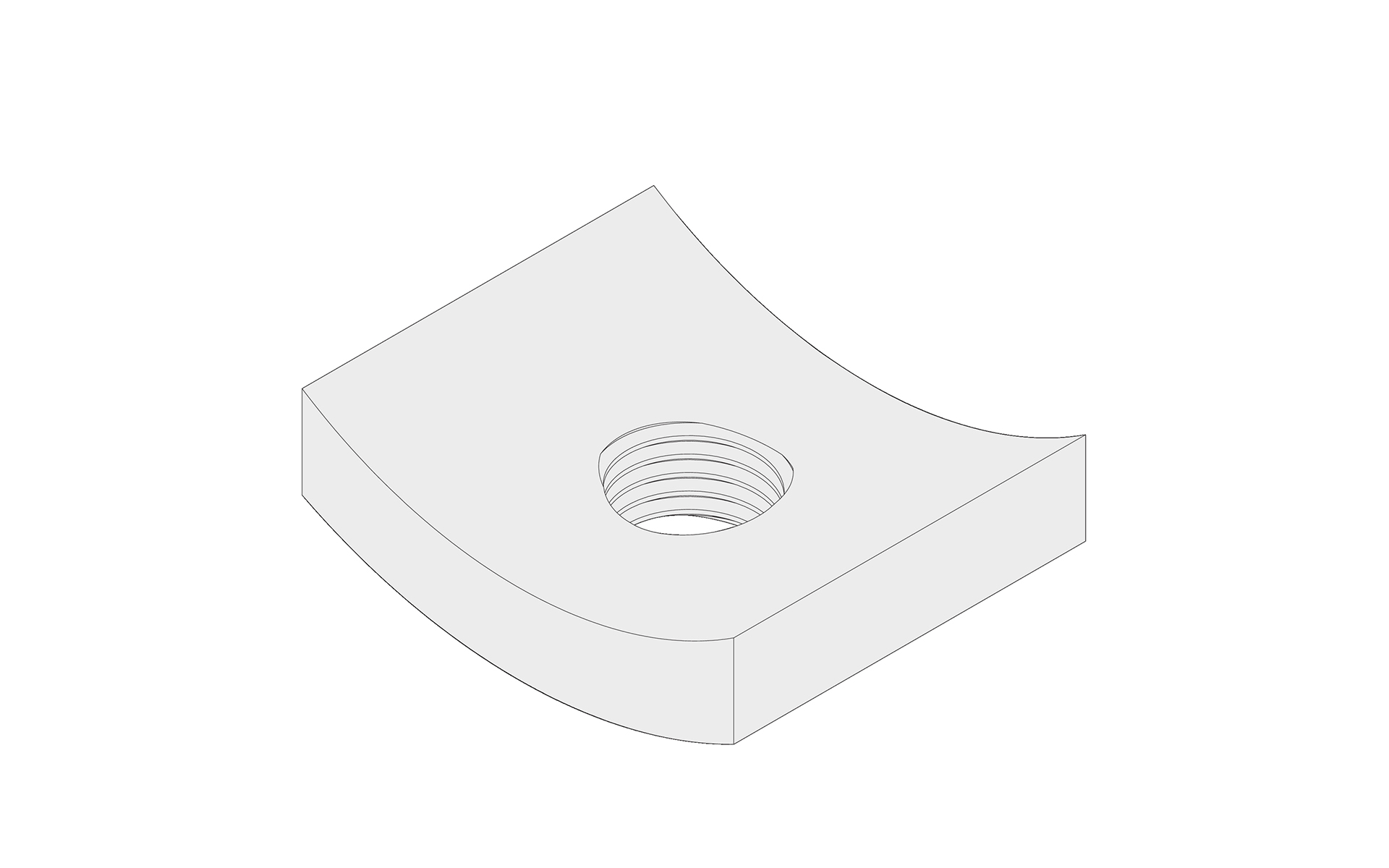

Sopii mm. edellä mainittuihin alaosiin. M8
Pintakäsittely: Zn/Ni tai ruostumaton A4
| Ritilämalli | Koko (mm) | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| A, B, D, F, H, N | 15 x 18 mm | Zn/Ni | 163601501 | |
| A, B, D, F, H, N | 15 x 18 mm | Rf | 163601502 | |
| J, HN9-T, HB9-T, JN9-T | 22 x 27 mm | Zn/Ni | 163602201 | |
| J, HN9-T, HB9-T, JN9-T | 22 x 27 mm | Rf | 163602202 |
Sopii mm. J-koukkuun. M12.
| Nimike | Tuotenro | Varastotuote |
|---|---|---|
| M12 RF A4 | 1646120012 |

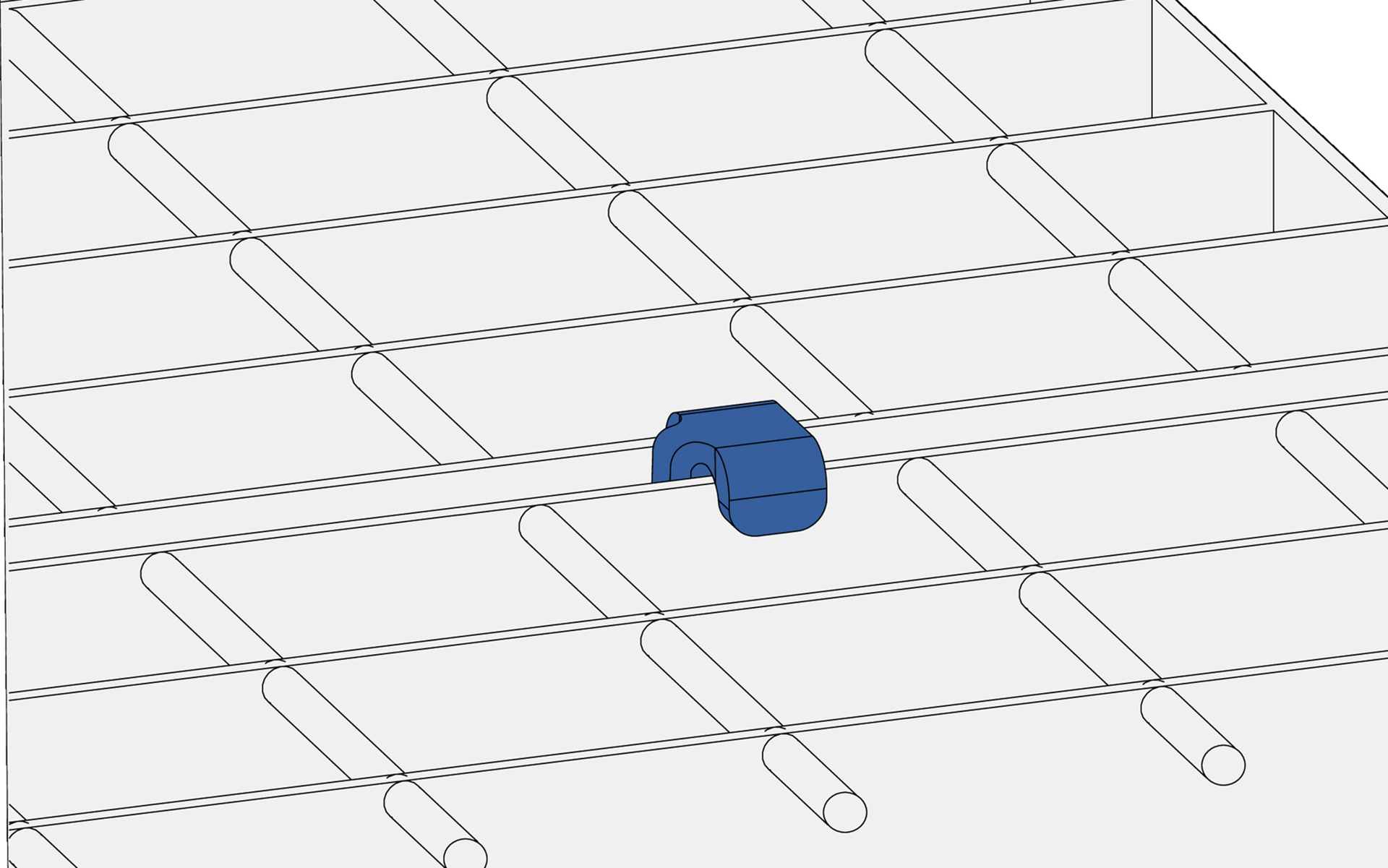

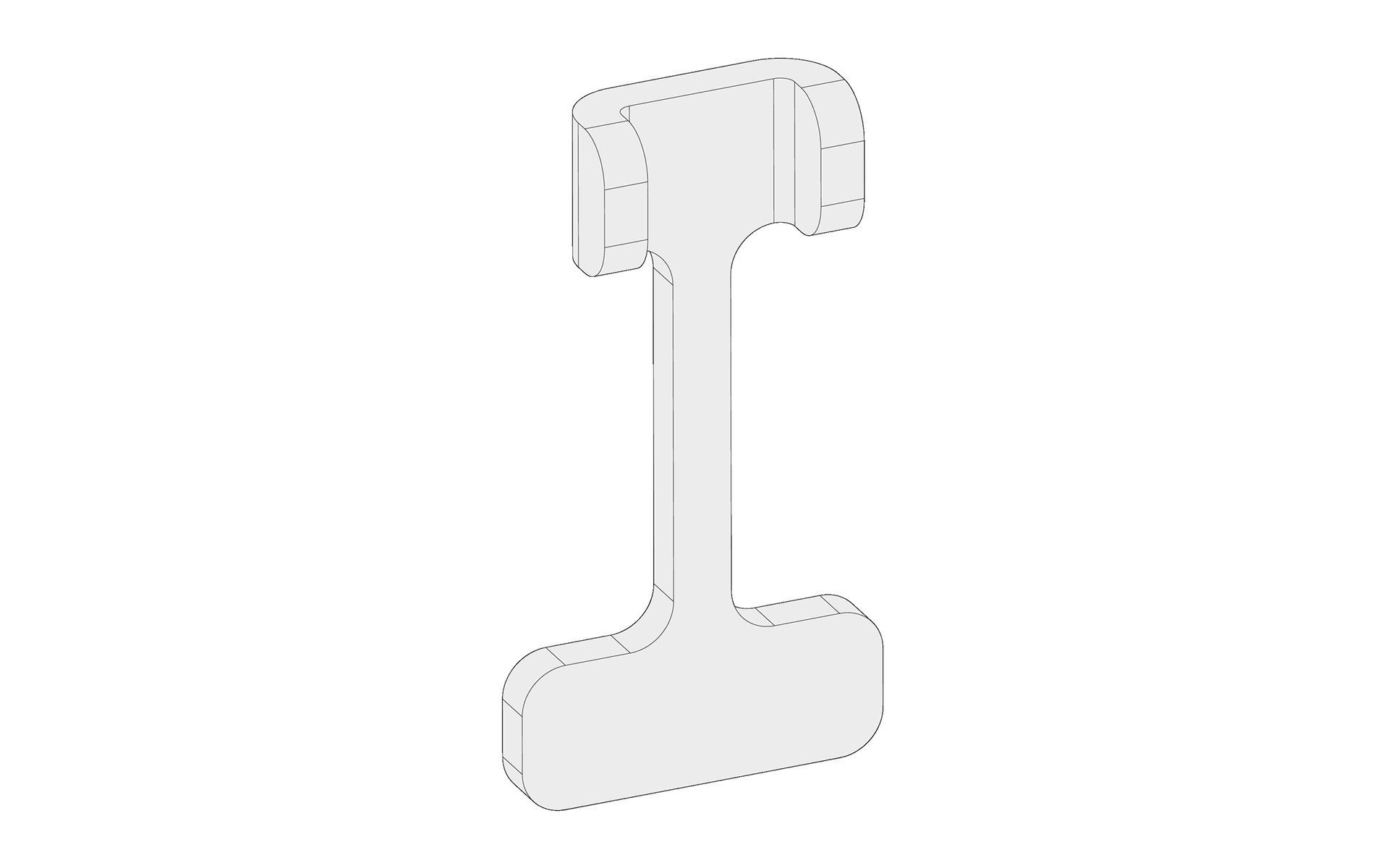

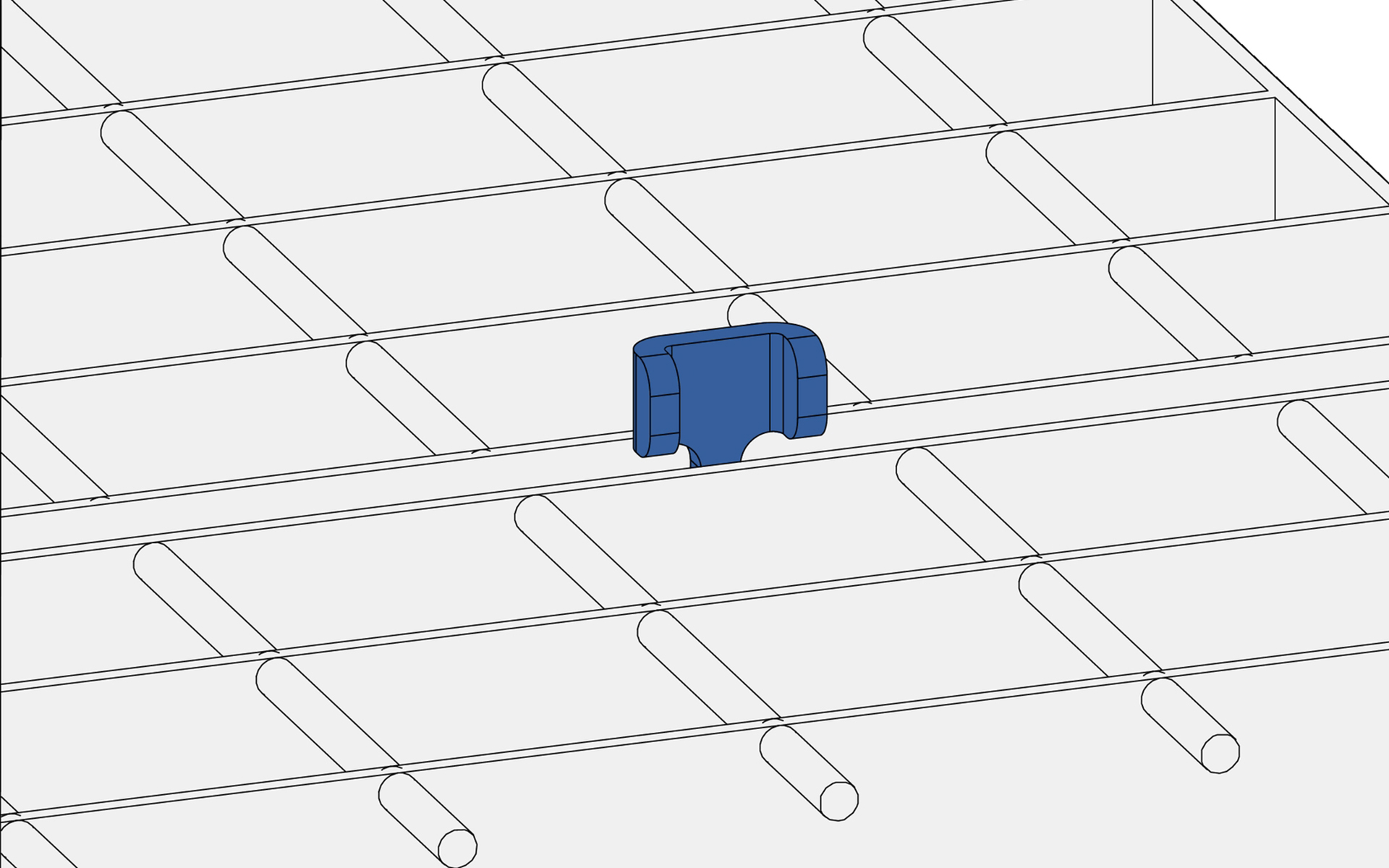

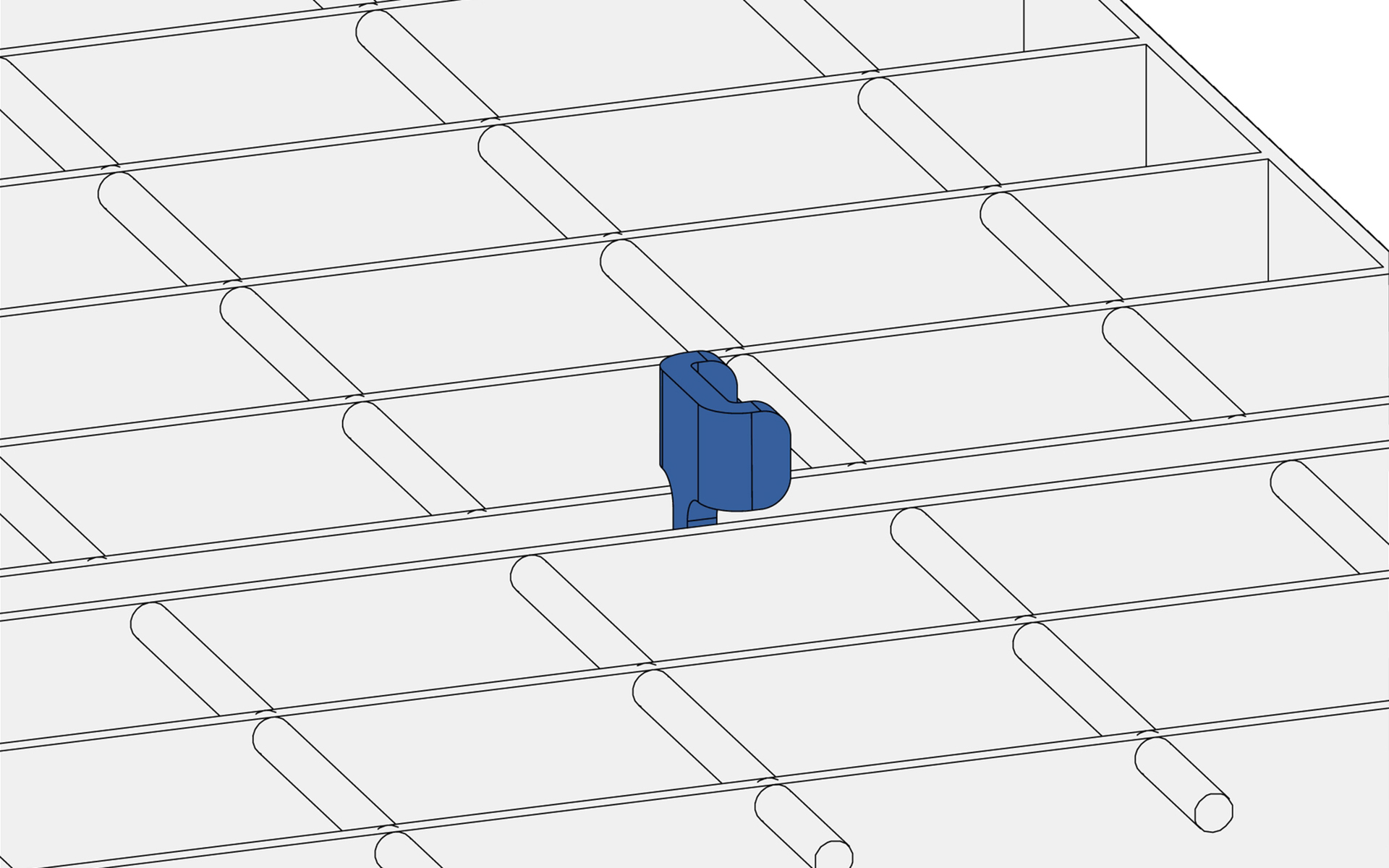

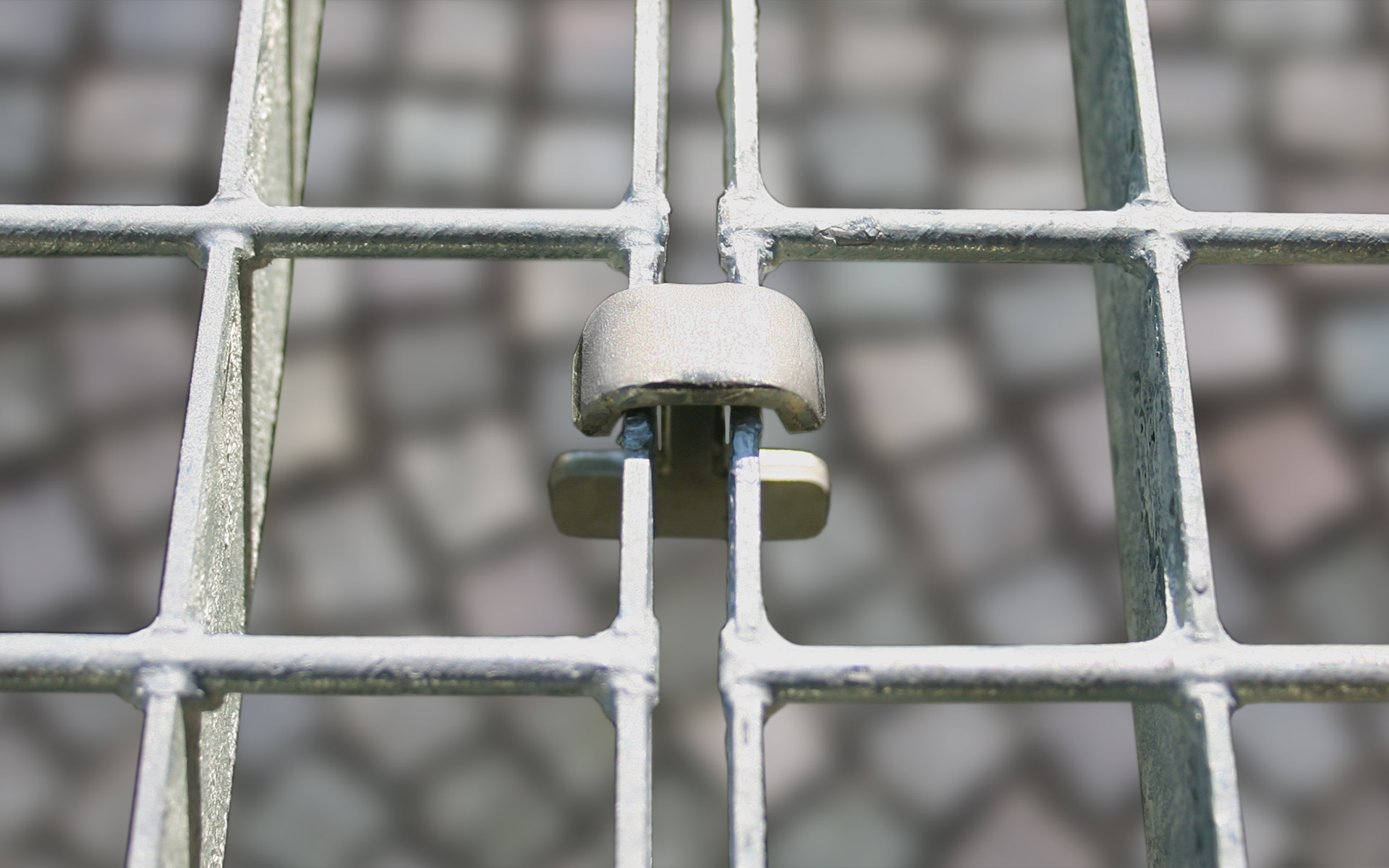

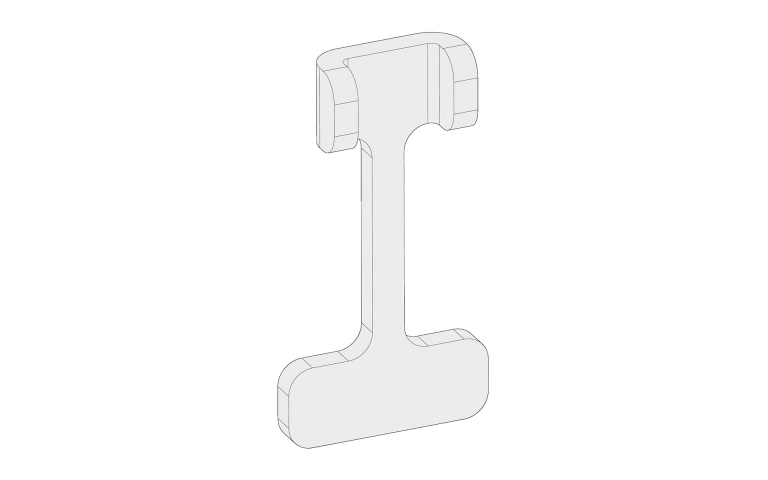

Saumansitoja vähentää ritilöiden välistä taipumaa. Saumansitojat sitovat ritilät yhdeksi kokonaisuudeksi. Sopii kaikille ritilöille, joidenkorkeus on 20, 25, 30, 35 ja 40 mm.
Passar till durktyperna: Sopii ritilämalleille
Pintakäsittely: Ruostumaton teräs laatu EN 1.4404

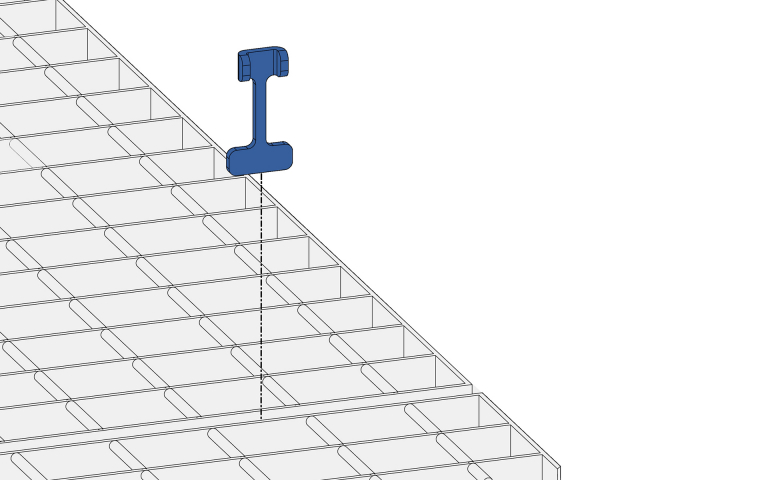

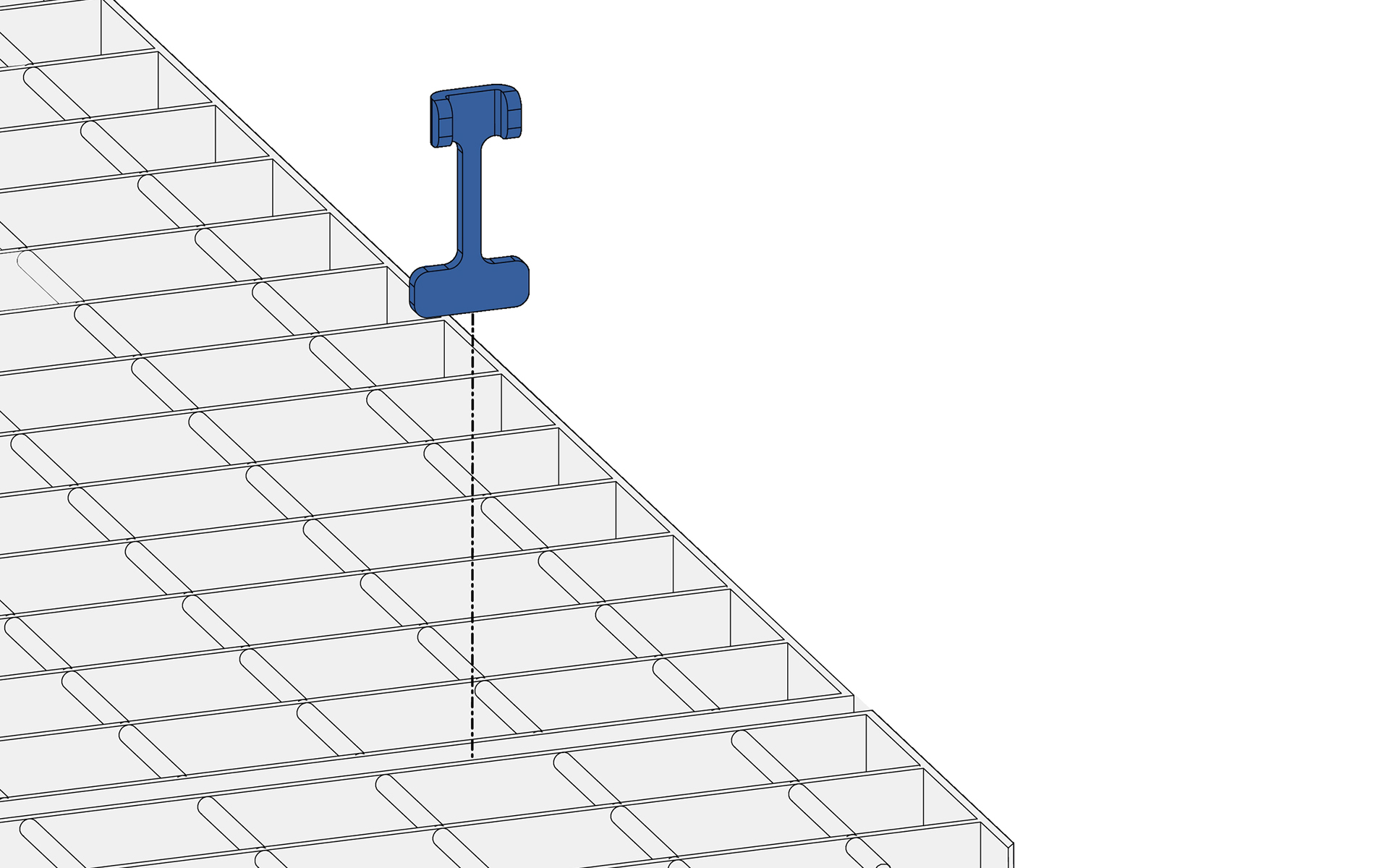

Asennusohje (katso kuvat)
1. Aseta saumansitoja ritilöiden väliin.
2. Käännä saumansitojaa.
3. Lyö vasaralla saumansitojan yläosaa.
| Ritilän korkeus (mm) | Tuotenro | Varastotuote |
|---|---|---|
| 20 | 163032032 | |
| 25 | 163032532 | |
| 30 | 163033032 | |
| 35 | 163033532 | |
| 40 | 163034032 |

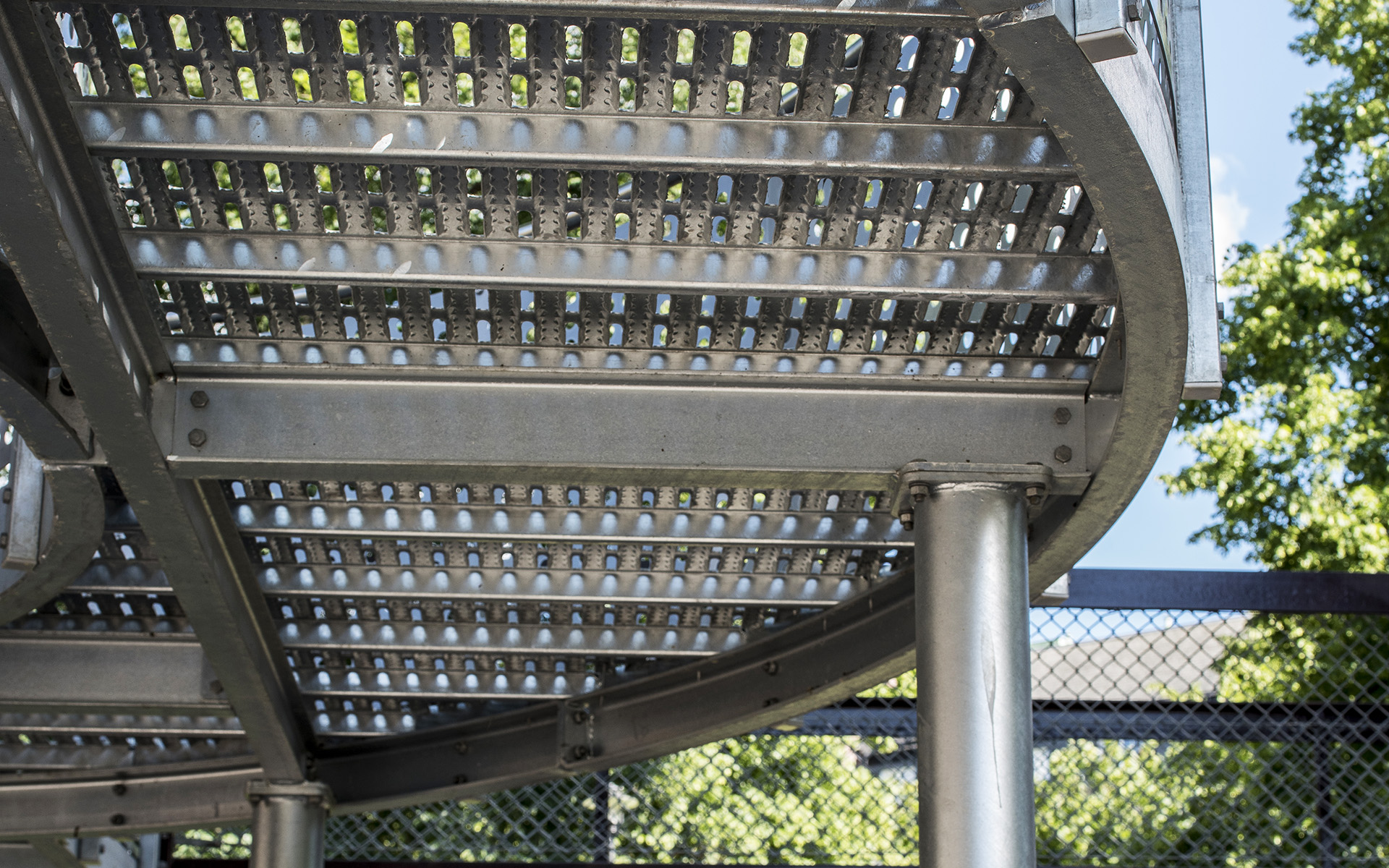

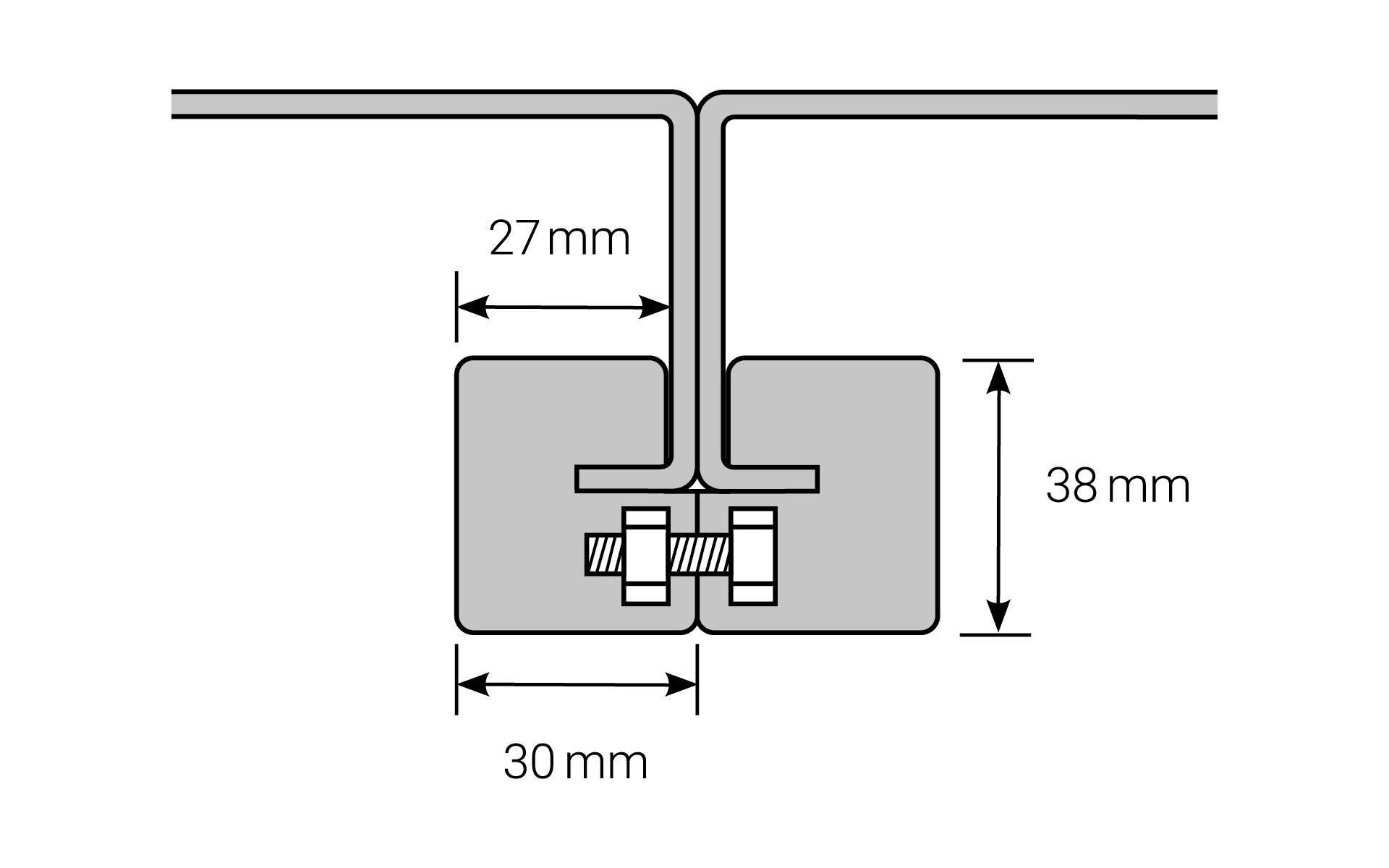

Kiinnitysosat kevytritilälle
Erilliset kiinnitysosat kevytritilälle. Vakiopakkaus erillisiä kiinnitysosia on 100 osaa per laatikko.

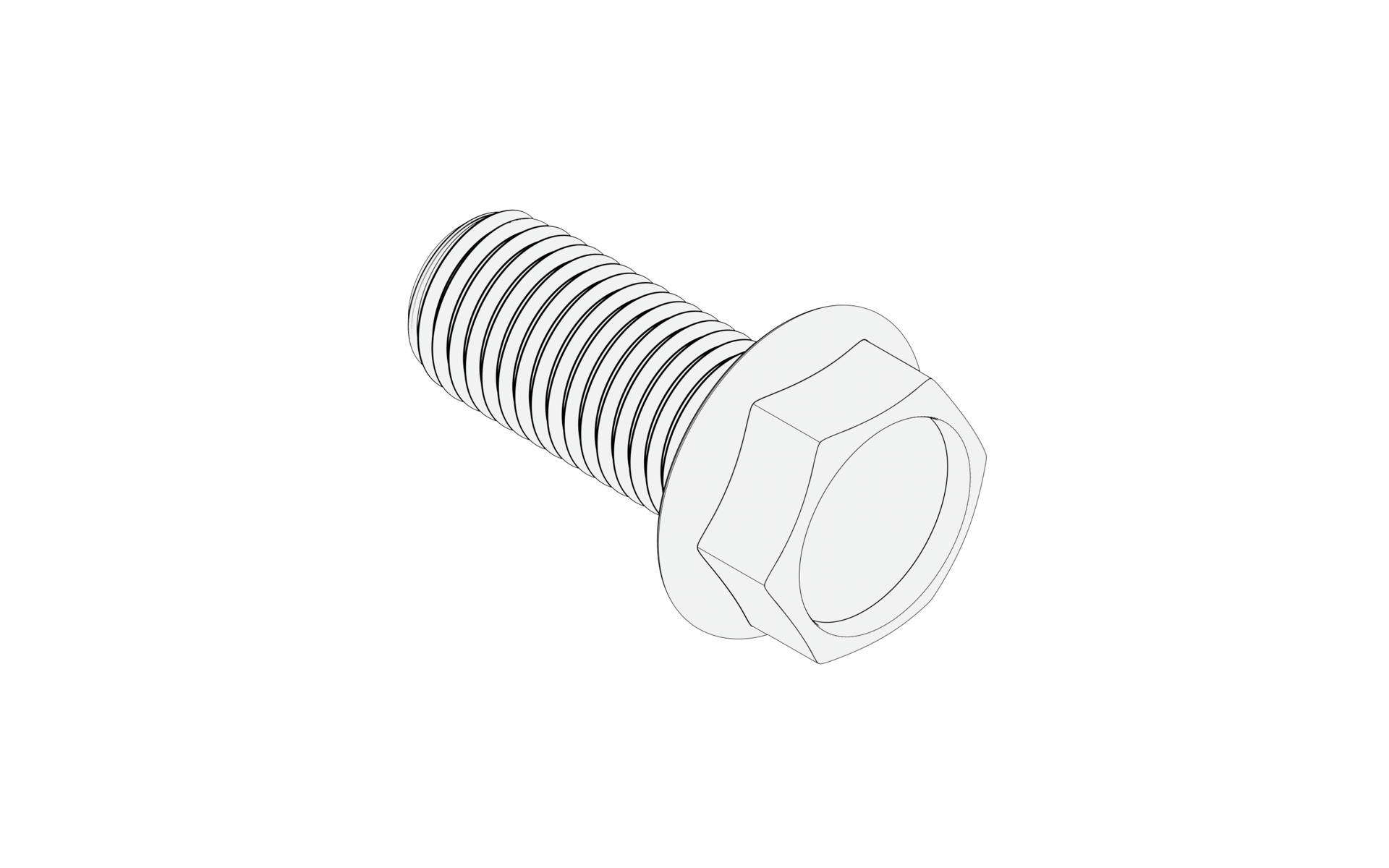

Kiinnitysruuvi MFT Taptite M6x65. Palkkeihin on porattava reiät.
Sopii ritilämalleille: Kevytritilä
Pintakäsittely: sinkki/nikkeli
| Nimike | Ritilämalli | Tuotenro | Varastotuote |
|---|---|---|---|
| Ruuvi | kevytritilälle 50 mm | 0501381 |

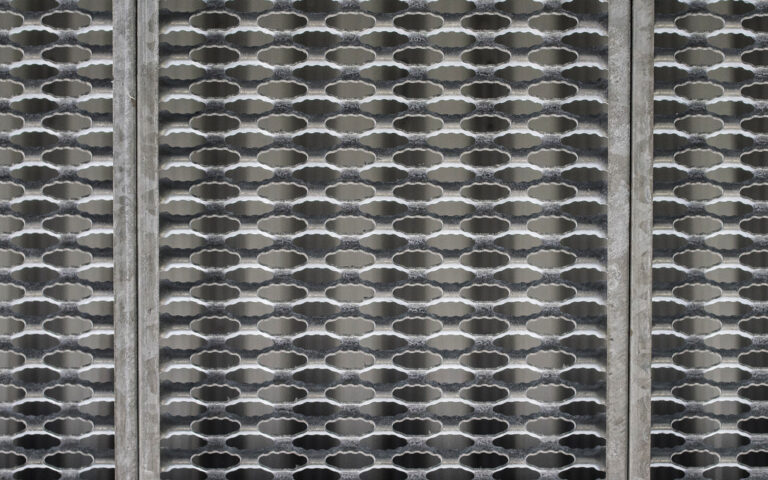

Hammasloviritilöiden yleiskiinnikkeet
Kiinnitysosia hammasloviritilöille on saatavana sekä kokonaisuuksina että erillisosina. Kiinnitysosia voidaan käyttää myös LDS-kevytritilälle. Vakiopakkaus kokonaisia kiinnitysosia on 100 osaa per laatikko.

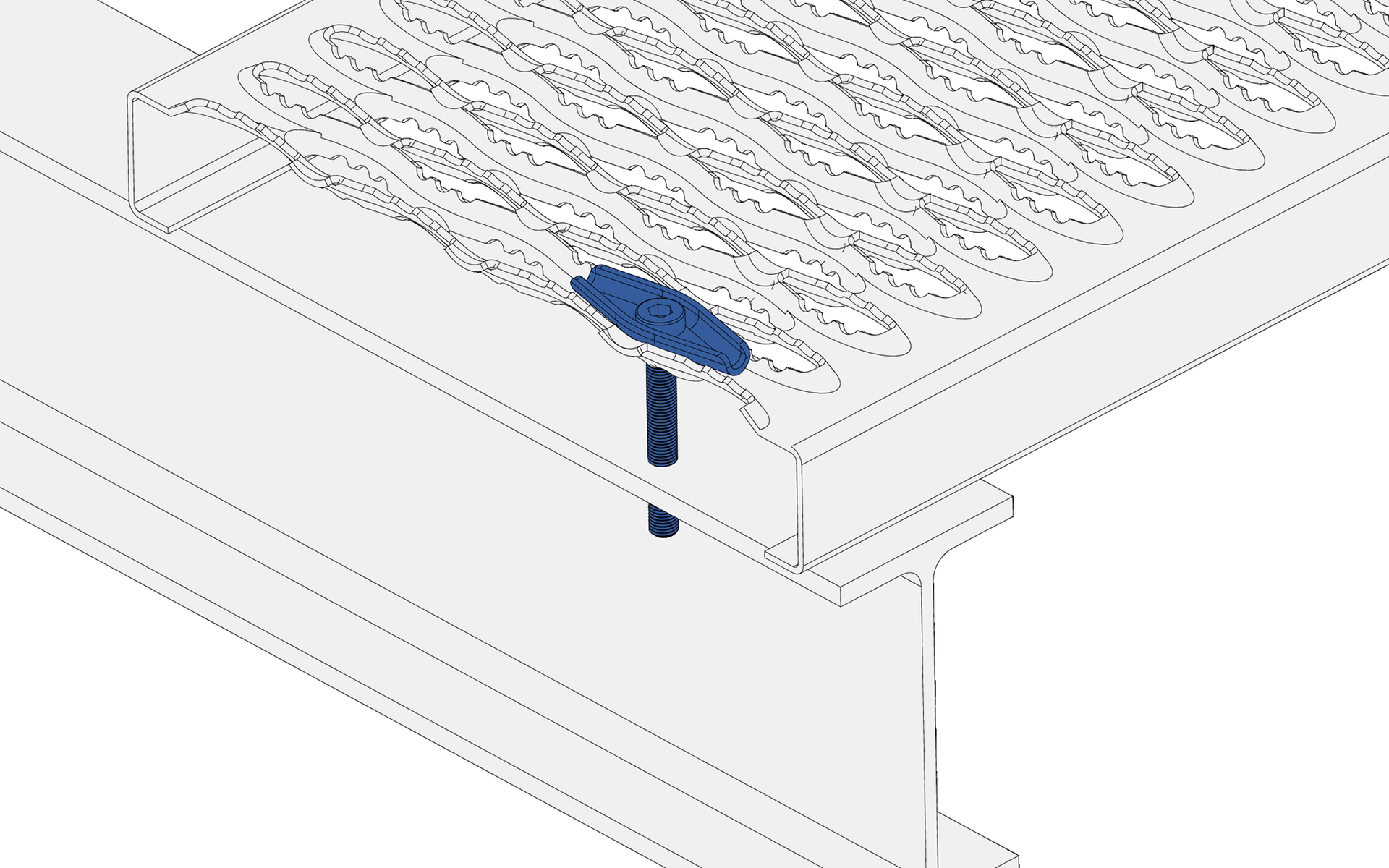

Täydellinen 3-osainen yleiskiinnike hammasloviritilän kiinnitykseen. Yläosa, ruuvi (M8) ja mutteri. Ruuvien pituudet 70 ja 100 mm. Palkkeihin on porattava reiät.
Sopii ritilätyypeille: 40 ja 70 mm korkea hammasloviritilä.
Viimeistely: kuumasinkitty yläosa. Ruuvi ja mutteri ruostumattomia
| Nimike | Ritilän korkeus (mm) | Tuotenro | Varastotuote |
|---|---|---|---|
| Täydellinen ylesikiinnike | 40 | 1634002 | |
| Täydellinen ylesikiinnike | 70 | 1637002 |

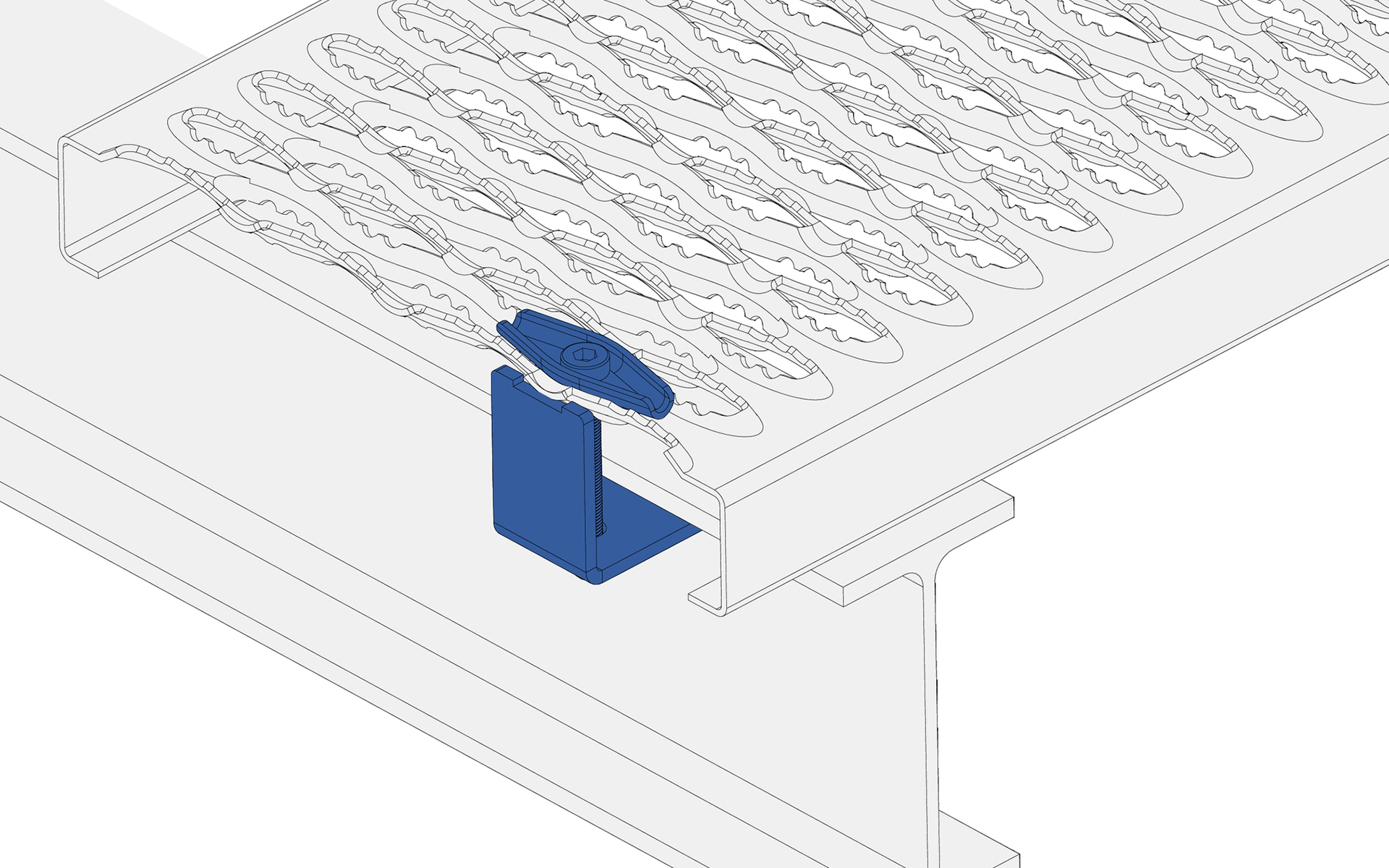

Täydellinen 4-osainen yleiskiinnike hammasloviritilän kiinnitykseen. Yläosa, alaosa, ruuvi ja mutteri. Ruuvien pituudet 70 ja 100 mm. Alustaa ei tarvitse porata.
Sopii ritilätyypeille: 40 ja 70 mm korkea hammasloviritilä.
Viimeistely: kuumasinkitty yläosa ja alaosa. Ruuvi ja mutteri ruostumattomia
| Nimike | Ritilän korkeus (mm) | Tuotenro | Varastotuote |
|---|---|---|---|
| Yleiskiinnike | 40 | 1634001 | |
| Yleiskiinnike | 70 | 1637001 |
Erilliset kiinnitysosat hammasloviritilälle
Saatavana on lisää erillisosia, kuten ruuveja. Vakiopakkaus on 100 osaa per laatikko.

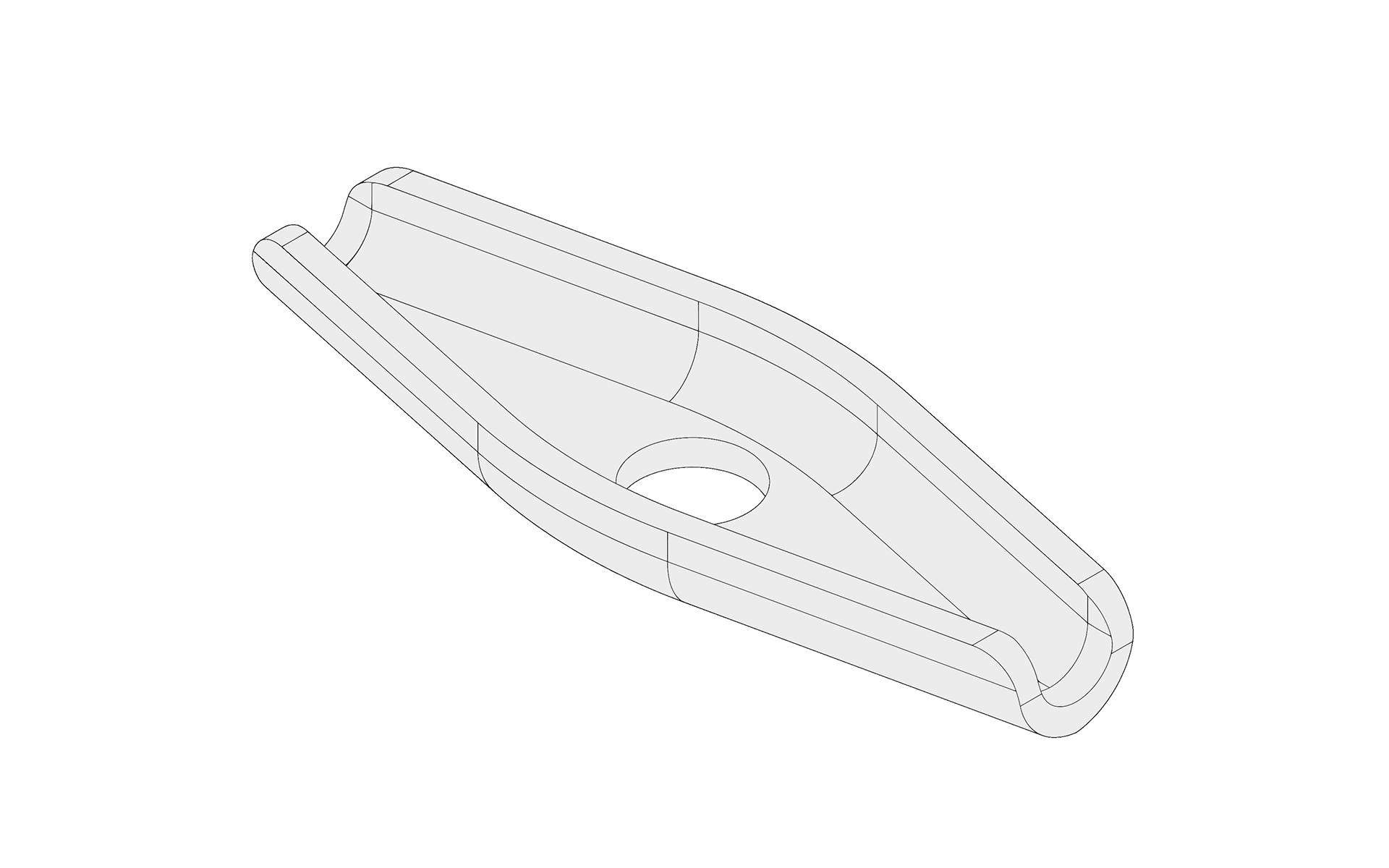

Yläosa hammaslovi/kevytritilälle LDS.
Viimeistely: Kuumasinkitt
| Ritilämalli | Koko (mm) | Pintakäsittely | Tuotenro | Varastotuote |
|---|---|---|---|---|
| hammaslovi | 22 x 60 | Fzv | 16360221 |
